Das Gerät ist zur Abscheidung metallischer magnetischer Verunreinigungen aus Medien bestimmt, die gemäß Artikel 13 der Richtlinie 2014/68/EU (PED) nicht gefährlich sind – Mediengruppe 2. Diese Durchfluss-Magnetabscheider fallen gemäß der Richtlinie 2014/68/EU in keine Kategorie von Druckgeräten (Artikel 4, Absatz 3).
Es handelt sich um einen einwandigen Magnetabscheider. Der Innenkörper kann nicht beheizt werden, damit das Material im Inneren nicht erstarrt.
Der Magnetabscheider, der ausschließlich für den industriellen Einsatz bestimmt ist, sorgt für eine perfekte Reinigung Ihrer flüssigen Mischungen von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt sowie eisenhaltige Legierungen – nicht paramagnetische, sehr schwach magnetische Materialien).
Für eine korrekte Funktion müssen die zu reinigenden Mischungen (Material, das durch den Magnetabscheider fließt) sein:
- homogen,
- gut fließfähig, ohne Klumpen, damit es nicht zum Verstopfen des Magnetabscheiders kommt – siehe weiter unten
Der Magnetabscheider ist nur für diskontinuierliche Betriebe geeignet (während der manuellen Reinigung des Magnetabscheiders muss der Durchfluss des zu reinigenden Materials gestoppt werden). Er wird ausschließlich in horizontale Rohrleitungen eingebaut (bei Anforderung einer vertikalen Installation verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur Bestätigung dieser Installationsart), z. B. in der Lebensmittel- und Chemieindustrie, in der Landwirtschaft, in der Abfallverarbeitungsindustrie sowie bei der Herstellung von Baustoffen – siehe die Liste geeigneter Materialien unten.
Der ausziehbare Magnetabscheider wird als Vorstufe zum Schutz von Anlagen eingesetzt, damit metallische ferromagnetische Verunreinigungen nicht in Geräte gelangen, die dadurch beschädigt werden könnten, z. B. Messer von Mühlen und Zerkleinerern, Düsen von Regranulier- und Granulierlinien, Düsen von Spritzgießmaschinen, Extruder-/Pressstände, Schrottanlagen, Feinsiebe, keramische Pressen, Glaspresseeinrichtungen usw. Er kann auch zur Reinigung der Mischung auf möglichst hohe Reinheit eingesetzt werden, wobei der Abscheider am Ende des Produktionsprozesses kurz vor dem Verpacken und Versand platziert wird, damit es während weiterer Arbeitsgänge im Werk nicht mehr zu einer Kontamination mit ferromagnetischem Metallmaterial kommt. In diesem Fall wird vorausgesetzt, dass das gereinigte Material sofort in verschließbare Verpackungen oder andere verschließbare Behälter gefüllt wird. Dank des hervorragend konstruierten magnetischen Labyrinths wird eine hohe Abscheideleistung erreicht (bitte lesen Sie unten die detaillierte Beschreibung, welche ferromagnetischen metallischen Verunreinigungen dieser Magnetabscheider erfassen kann).
Das Material, das durch den Magnetabscheider fließt, muss homogen, gut fließfähig und klumpenfrei sein, damit es nicht zur Überlastung (Verstopfung) des Magnetabscheiders durch Material kommt. Die Materialien, die wir empfehlen und die nach unserer fachlichen Einschätzung und Erfahrung für die Reinigung über diesen Magnetabscheider geeignet sind, führen wir unten auf (wir weisen erneut darauf hin, dass das Material homogen, gut fließfähig und klumpenfrei sein muss). Falls Sie das Material, aus dem Sie metallische ferromagnetische Verunreinigungen abscheiden möchten (zu reinigendes Material), in der Liste unten nicht finden, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur näheren Klärung und ggf. zur Empfehlung eines anderen Magnetabscheiders oder zur Bestätigung, dass dieser Typ auch für die Magnetabscheidung aus Ihrem Material geeignet ist.
Beispiele für Materialien, die für die Magnetabscheidung mit diesem Magnetabscheider geeignet sind:
- Schokolade
- verschiedene Lebensmittelüberzüge
- milchhaltige flüssige Lebensmittelmaterialien
- Babynahrung
- Glasur in der keramischen Industrie
- Kühlwasser (maximale Temperatur 40°C)
- Kühlemulsionen, Öle (maximale Temperatur 40 °C)
- Joghurts
- Keramikmasse (flüssig und auch rieselfähig… bei rieselfähiger Form Achtung auf Abrasion; kontrollieren Sie häufiger den Verschleiß des abdeckenden Edelstahlmantels)
- Ketchups
- Lavendelöl
- Pfefferminzöl
- Milch
- Fruchtsäfte
- Fruchtmischungen für Joghurt (eher separat im Materialstrom angeordnet)
- Pürees/Konzentrate
- verschiedene Siruparten
- Rapsöl
- Sonnenblumenöl
- Sojasauce
- Teige (gut fließfähig)
Wir betonen erneut, dass die Materialien gut fließfähig, homogen und klumpenfrei sowie nicht abrasiv sein müssen. Die Durchsatzkapazität variiert je nach Material, aus dem Sie ferromagnetische Verunreinigungen abscheiden möchten; sie lässt sich nicht eindeutig bestimmen und ist für jeden Materialtyp unterschiedlich. Wenn Sie sich hinsichtlich Durchsatz/kapazitivem Durchfluss nicht sicher sind, verwenden Sie diesen Magnetabscheider nicht und kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Magnetabscheidertyps bzw. zur Freigabe der Verwendung dieses Typs.
Wir weisen darauf hin, dass die Wandstärke des Schutzrohres sehr gering ist, um eine hohe magnetische Induktion (Magnetkraft) und Abreißkraft an dessen Oberfläche zu erzielen. Berücksichtigen Sie daher bitte auch die Geschwindigkeit, mit der das Material durch den Magnetabscheider strömt. Eine sehr hohe Materialgeschwindigkeit kann die Magnetrohre beschädigen. Dies ist jedoch für jeden Materialtyp individuell. Es lässt sich nicht exakt festlegen und vorschreiben, welches Material wie schnell strömen darf und kann. Bei sehr hoher Strömungsgeschwindigkeit kann es zum Verbiegen oder Durchstoßen der Schutzrohre und zur Beschädigung des gesamten Produkts kommen. Wenn Sie die Materialgeschwindigkeit als sehr hoch einschätzen, verwenden Sie dieses Produkt nicht und kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Magnetabscheidertyps bzw. zur Freigabe der Verwendung dieses Typs.
Der maximale Druck, der in der Rohrleitung auftreten kann, beträgt 6 bar. ACHTUNG! Es handelt sich um den maximalen Druck – auch z. B. bei der Reinigung der Rohrleitung darf im Magnetabscheider kein höherer Druck als 6 bar auftreten.
Dieser Magnetabscheider erfasst (separiert) metallische magnetische Partikel ab einer Größe von 1 µm und kleiner (ferromagnetischer Charakter, nicht messbarer magnetischer Staub) bis zu einer Größe von ca. 5 mm (5x5x5 mm). In Einzelfällen kann der Magnetabscheider auch größere metallische Gegenstände bis zu einer Größe von ca. 10 mm (10x10x10 mm) erfassen. Es wird jedoch von einem zufälligen Auftreten dieser Verunreinigungen von max. bis zu 1% der gesamten stündlichen Kapazität des Materials ausgegangen, das durch den Magnetabscheider fließt (es wird eine regelmäßige Reinigung des Magnetabscheiders von ferromagnetischen Verunreinigungen vorausgesetzt; damit ist nicht gemeint, dass das gesamte 1% größerer ferromagnetischer Verunreinigungen während der gesamten Durchflusszeit auf den Magnetrohren verbleiben kann). Der Anteil dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Wenn das Auftreten dieser größeren ferromagnetischen Verunreinigungen in Ihrem Material höher ist, verwenden Sie diesen Magnetabscheider nicht und wenden Sie sich an unsere technisch-kaufmännische Abteilung für eine fachliche Beratung. In den Magnetabscheider (zu den Magnetstäben) dürfen keine größeren Gegenstände gelangen als angegeben (max. Durchmesser 5 mm, 5x5x5 mm), ausgenommen die oben beschriebenen ferromagnetischen Verunreinigungen in zufälliger Menge. Wenn Sie das Vorhandensein auch größerer ferromagnetischer oder anderer Verunreinigungen/Beimengungen befürchten, ist ein vorgeschaltetes Sieb mit einer Maschenweite von max. 5 mm erforderlich, damit diese größeren, unerwünschten Gegenstände bereits vor dem Eintritt in den Magnetabscheider abgefangen werden (nach der Installation des Siebs ist eine Reduzierung der Durchsatzbelastung bzw. der Durchlässigkeit des Magnetabscheiders zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Magnetabscheiders. Wir weisen außerdem darauf hin, dass Ihr Material eine große Menge feiner metallischer Verunreinigungen enthalten kann (sehr feiner metallischer magnetischer Staub mit einer Größe von weniger als 1 µm), die die Magnetrohre „ummanteln“ und den Magnetabscheider undurchlässig machen können (feine magnetische Partikel lagern auch das durchströmende Material an und überlasten das gesamte System). Gleichzeitig nimmt die Magnetkraft/Wirkung des Magnetabscheiders stark ab. Wenn sich die Magnetrohre unmittelbar nach dem Start des Materialdurchflusses durch den Magnetabscheider umhüllen und vollständig im Eisenstaub „verstecken“, ist dies kein Fehler des Magnetabscheiders, sondern die Magnetabscheidung muss durch einen weiteren Magnetabscheider verstärkt oder die Magnetrohre müssen häufiger gereinigt werden – Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.
Wenn Sie nicht in der Lage sind sicherzustellen:
- das Nichtvorhandensein größerer Partikel in Ihrem Material als ein Durchmesser von 5 mm (5x5x5 mm)
- eine Menge von weniger als 1% größerer ferromagnetischer Partikel (bis 10 mm) in der stündlichen Kapazität
- ein minimales Auftreten von feinem metallischem Staub in Ihrem Material
verwenden Sie diesen Magnetabscheider nicht und kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Magnetabscheidertyps bzw. zur Freigabe der Verwendung dieses Typs.

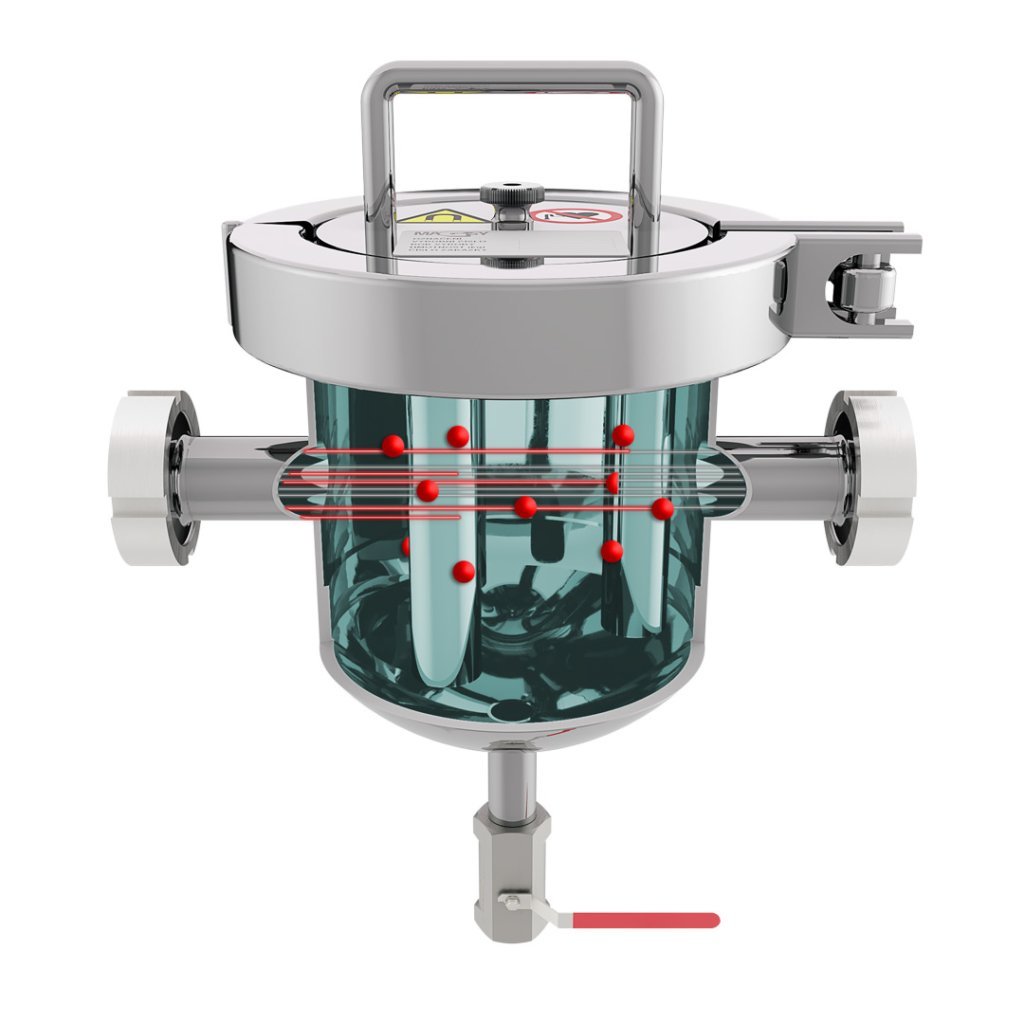

Magnetstäbe (Rohre) im Magnetabscheider sind so konstruiert, dass sie möglichst viele metallische magnetische Verunreinigungen erfassen. Alles hängt jedoch von der Menge dieser magnetischen Verunreinigungen ab, die in Ihrem Material vorkommen. Es ist nicht möglich, das Erfassen aller ferromagnetischen Verunreinigungen verbindlich zu garantieren. Es ist stets die konkrete Technologie und Kapazität zu berücksichtigen. Bei Bedarf sind weitere Arten der Magnetabscheidung vorzuschalten oder zu ergänzen. Verlassen Sie sich bitte nicht ausschließlich auf diesen einen Magnetabscheider. Wenn Sie sich nicht sicher sind, verwenden Sie diesen Typ Magnetabscheider nicht und wenden Sie sich jederzeit an unsere Fachleute im Bereich der Magnetabscheidung.
Verwenden Sie den Magnetabscheider nicht zur Abscheidung von rostfreiem Stahl (allgemein als Edelstahl bezeichnet), auch dann nicht, wenn er als magnetisch/paramagnetisch erscheint (dies ist z. B. nach dem Durchlauf durch verschiedene Zerkleinerer oder nach anderen Verformungen der Fall; solche paramagnetischen Edelstähle können auch zur Herstellung verschiedener Siebe verwendet werden).
Der Magnetabscheider ist nicht bestimmt für die Magnetabscheidung von Buntmetallen (nicht magnetischen Metallen) noch für die Magnetabscheidung von Bauteilen oder deren Teilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffspäne mit eingepressten Resten metallischer Teile). Wenn Sie auch solche ferromagnetischen Verunreinigungen separieren (abtrennen) müssen, verwenden Sie diesen Magnetabscheider nicht und wenden Sie sich an unsere Fachleute im Bereich der Magnetabscheidung, die Ihnen beraten, welcher andere Magnetabscheider zu verwenden ist bzw. um welchen Typ Ihre Abscheideanlage zu ergänzen ist.

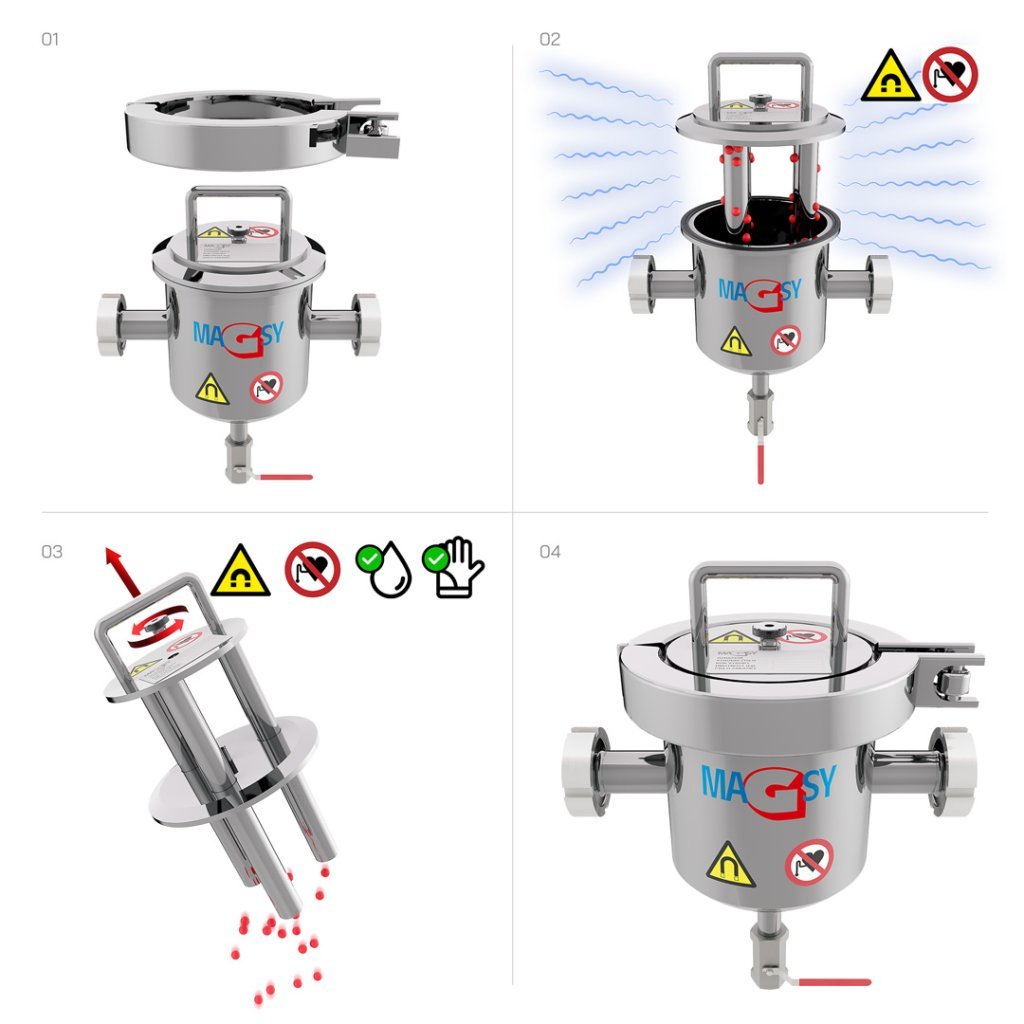

Die Konstruktion des Magnetabscheiders ermöglicht es, während der Reinigung Wasser zum Abspülen zu verwenden, ohne dass die Gefahr besteht, dass ein Teil durch Wasser beschädigt wird. Alle Komponenten sind wasserbeständig ohne Korrosionsrisiko. Verwenden Sie zur Reinigung und zum Abspülen kein Druckwasser.
Seien Sie bei der Reinigung des Magnetabscheiders sehr vorsichtig; die Magnetkerne sind nach dem Herausnehmen sehr stark, und durch ihr Anhaften an metallischen Gegenständen kann es zu Verletzungen durch Einklemmen/zuschnappen kommen. Legen Sie sie nicht auf magnetische Gegenstände (Tische, Werkbänke, Treppenwangen, Böden …). Achten Sie auch auf das gegenseitige Anziehen einzelner Komponenten des Magnetabscheiders während der Reinigung.
Dieser Magnetabscheider ist nicht bestimmt für den Einsatz in Umgebungen, die als explosionsgefährdete Bereiche (ATEX) klassifiziert sind.
Der Magnetabscheider ist ausschließlich für den Innen- und Außeneinsatz bestimmt. Bei Installation im Außenbereich achten Sie auf die regelmäßige Kontrolle und Wartung der Warnsymbole, die am Gehäuse des Magnetabscheiders angebracht sind.
Vorgehensweise zur Messung der magnetischen Induktion
Die Messung wird mit einem Standard-Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle der konstruktiv höchsten magnetischen Induktion durchgeführt – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Die Prüfung wird 3× wiederholt, jeweils an einer anderen Stelle des magnetischen Kreises, und anschließend wird die durchschnittliche magnetische Induktion berechnet.
Vorgehensweise zur Messung der Abreißkraft
Gemessen wird mit einem polierten Stahl-Normal (Etalon) mit 10 mm Durchmesser und 20 mm Höhe. Die Messung wird an der Stelle der konstruktiv höchsten Abreißkraft durchgeführt – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Es wird die Kraft aufgezeichnet, bei der es zum Abreißen des Etalons kam. Die Prüfung wird 3× wiederholt und anschließend wird die durchschnittliche Abreißkraft berechnet.
Zur Information: 10 N = ca. 1 kg.
Als Bestätigung der Messung und Garantie der gemessenen Werte stellen wir ein Dokument aus; Bestandteil der Lieferung jedes Magnetabscheiders ist ein originales Messprotokoll, das genau für Ihren konkreten Magnetabscheider ausgestellt wird (im Protokoll geben wir die Lager- und Herstellnummer an).
HINWEIS:
Die resultierende Abreißkraft und die magnetische Induktion hängen von vielen Faktoren ab – z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und dem geprüften magnetischen Kreis, der Dicke der Messsonde, der Verschmutzung der Oberflächen, der Oberflächenbehandlung des Etalons usw. Die angegebenen Werte der Abreißkraft und der magnetischen Induktion wurden unter idealen Bedingungen der Prüfungsumgebung gemessen. Diese Werte können sich jedoch je nach konkreter Umgebung ändern, da z. B. Betriebsbedingungen und nachfolgender Verschleiß die Effektivität des Produkts und die Messergebnisse beeinflussen können. Die angegebenen Werte sind daher als Richtwerte zu betrachten, und etwaige Abweichungen können nicht als Mangel im Sinne der Bestimmungen der §§ 2095 und 2161 Abs. 1 Buchst. a) des Bürgerlichen Gesetzbuchs angesehen werden. Zur Feststellung des genauen Werts der magnetischen Induktion und der Abreißkraft im konkreten Fall ist eine eigene Messung erforderlich. Falls die festgestellten Werte der Abreißkraft für Sie nicht ausreichend sind, weil sie den angegebenen Werten nicht entsprechen, können Sie die garantierte Möglichkeit der Warenrückgabe innerhalb von 30 Tagen zu den hier genannten Bedingungen nutzen: https://magnetickeseparatory.cz/vraceni-zbozi/ und einen anderen Typ Magnetabscheider kaufen. Diese 30 Tage dienen gerade zum Testen der Ware; nach Ablauf dieser Frist kann der Verkäufer die Rücknahme der Ware ablehnen.
Copyright:
Wir sind nicht einverstanden, wir wünschen es nicht und erteilen hiermit niemandem eine Zustimmung zum Kopieren einzelner Teile oder des gesamten Textes. Verboten ist auch eine Abwandlung des Textes unter Verwendung identischer Wortverbindungen mit daraus resultierender Bedeutungsähnlichkeit und Übereinstimmung mit unserem Text. Wir wünschen nicht und sind nicht einverstanden mit jeglicher Platzierung unseres Textes irgendwo auf anderen Webseiten, in Fachzeitschriften, Studien, Abschlussarbeiten an Mittel- und Hochschulen ohne vorherige Zustimmung der Firma Magsy. Falls eine Nutzung unseres Textes bzw. seiner Teile gewünscht wird, kontaktieren Sie uns jederzeit.
Zusätzliche Parameter
| Kategorie: | Magnetische Strömungsabscheider |
|---|---|
| EAN: | 8595134079180 |
| Gesamtgewicht: | 9 kg |
| Magnetische Kraft auf das Rohr: | 10.900 Gs |
| Material: | Edelstahl DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – nicht stabilisierter austenitischer Chrom-Nickel-Stahl (X5CrNi 18-1 |
| Losbrechkraft auf das Rohr: | 85 N |
| Anzahl von Magnetstäben: | 3 |
| Oberflächenbehandlung von Rosten und Rohren: | Polieren, Ra-Wert kleiner als: 0,1 µm |
| Ausführung: | Standard |
| Durchmesser des Magnetstabs: | 27 mm |
| STATUS DES PRODUKTS: | Neu |
| Temperaturbeständigkeit des Magneten: | 80 °C |
| Magnet Typ: | Neodym (NdFeB) |
| Eingabe/Ausgabe: | DN 32 |
| Ende: | Milchwirtschaftliche Verschraubungen |
| Gewicht des Magnetkerns: | 4,4 kg |
| Oberflächenbehandlung des Gehäuses: | Polieren, Ra-Wert kleiner als: 0,1 µm |
