Das Gerät ist zur Abscheidung metallischer, magnetischer Verunreinigungen aus Medien bestimmt, die gemäß Artikel 13 der Richtlinie 2014/68/EU (PED) nicht gefährlich sind – Mediengruppe 2. Diese Durchfluss-Magnetabscheider fallen gemäß der Richtlinie 2014/68/EU in keine Kategorie von Druckgeräten (Artikel 4, Absatz 3).
Es handelt sich um einen einwandigen Magnetabscheider. Der Innenkörper kann nicht beheizt werden, damit das Material im Inneren nicht erstarrt.
Der Magnetabscheider, der ausschließlich für industrielle Anwendungen bestimmt ist, sorgt für eine perfekte Reinigung Ihrer flüssigen Mischungen von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt sowie eisenhaltige Legierungen – nicht paramagnetische, nur sehr schwach magnetische Materialien).
Für die korrekte Funktion müssen die zu reinigenden Mischungen (das Material, das durch den Magnetabscheider fließt) folgende Eigenschaften aufweisen:
- homogen,
- gut fließfähig, ohne Klumpen, damit es nicht zum Verstopfen des Magnetabscheiders kommt – siehe weiter unten
Der Magnetabscheider ist nur für den Einsatz in diskontinuierlichen Betrieben geeignet (während der manuellen Reinigung des Magnetabscheiders muss der Durchfluss des zu reinigenden Materials gestoppt werden). Er wird ausschließlich in waagerechte Rohrleitungen installiert (bei Anforderung einer senkrechten Installation verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur Bestätigung dieser Installationsart), z. B. in der Lebensmittel- und Chemieindustrie, in der Landwirtschaft, in der Abfallverarbeitungsindustrie sowie im Bereich der Herstellung von Baustoffen – siehe Liste geeigneter Materialien unten.
Der ausziehbare Magnetabscheider wird als Vorstufe zum Schutz von Technologien eingesetzt, damit metallische ferromagnetische Verunreinigungen nicht in Anlagen gelangen, die sie beschädigen könnten, z. B. Messer von Mühlen und Zerkleinerern, Düsen von Regranulier- und Granulierlinien, Düsen von Spritzgießmaschinen, Extruderstände, Pressstände, Schredderanlagen, Feinsiebe, keramische Pressstände, Glaspressen usw. Er kann auch zur Reinigung der Mischung auf eine möglichst hohe Reinheit eingesetzt werden, wobei der Abscheider am Ende des Produktionsprozesses unmittelbar vor dem Verpacken und Versand platziert wird, damit es während weiterer Arbeitsgänge im Werk zu keiner Kontamination mit metallischem ferromagnetischem Material mehr kommt. In diesem Fall wird eine sofortige Verschließung des gereinigten Materials in verschließbare Verpackungen oder andere verschließbare Behälter vorausgesetzt. Dank des konstruktiv hervorragend gelösten Magnetlabyrinths kommt es zu einer hohen Abscheideleistung (bitte lesen Sie unten die detaillierte Beschreibung, welche ferromagnetischen metallischen Verunreinigungen dieser Magnetabscheider erfassen kann).
Das Material, das durch den Magnetabscheider fließt, muss homogen, gut fließfähig und ohne Klumpen sein, damit es nicht zur Überlastung (Verstopfung) des Magnetabscheiders durch das Material kommt. Die Materialien, die wir empfehlen und die nach unserer fachlichen Meinung und Erfahrung für die Reinigung mit diesem Magnetabscheider geeignet sind, führen wir unten auf (erneut weisen wir darauf hin, dass das Material homogen, gut fließfähig und ohne Klumpen sein muss). Falls Sie das Material, aus dem Sie metallische ferromagnetische Verunreinigungen abscheiden möchten (zu reinigendes Material), in der untenstehenden Liste nicht finden, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur genaueren Abklärung und ggf. Empfehlung eines anderen Magnetabscheiders oder zur Bestätigung, dass dieser Typ auch für die magnetische Abscheidung aus Ihrem Material geeignet ist.
Beispiele für Materialien, die für die magnetische Abscheidung mit diesem Magnetabscheider geeignet sind:
- Schokolade
- verschiedene Lebensmittelglasuren/-überzüge
- milchhaltige, flüssige Lebensmittelmaterialien
- Babynahrung
- Glasur in der keramischen Industrie
- Kühlwasser (maximale Temperatur 40°C)
- Kühlemulsionen, Öle (maximale Temperatur 40°C)
- Joghurts
- Keramikmasse (flüssig und auch schüttfähig… bei schüttfähiger Masse Vorsicht wegen Abrasion; die Abnutzung des Edelstahl-Schutzmantels häufiger kontrollieren)
- Ketchups
- Lavendelöl
- Pfefferminzöl
- Milch
- Fruchtsäfte
- Fruchtmischungen für Joghurts (eher separat im Materialstrom platziert)
- Pürees/Passate
- verschiedene Siruparten
- Rapsöl
- Sonnenblumenöl
- Sojasauce
- Teige (gut fließfähig)
Wir betonen erneut, dass die Materialien gut fließfähig, homogen und ohne Klumpen sowie nicht abrasiv sein müssen. Die Durchsatzkapazität variiert je nach Material, aus dem Sie ferromagnetische Verunreinigungen abscheiden möchten; sie lässt sich nicht eindeutig bestimmen und ist für jeden Materialtyp unterschiedlich. Falls Sie sich hinsichtlich Durchlässigkeit/Durchsatz nicht sicher sind, verwenden Sie diesen Magnetabscheider nicht und kontaktieren Sie unsere handels- und technische Abteilung zur Empfehlung eines anderen Magnetabscheidertyps bzw. zur Freigabe der Verwendung dieses Typs.
Wir weisen darauf hin, dass die Wandstärke des Schutzrohrs sehr gering ist, um eine hohe magnetische Induktion (Magnetkraft) und Abreißkraft an seiner Oberfläche zu erreichen. Bitte berücksichtigen Sie daher auch die Geschwindigkeit, mit der das Material durch den Magnetabscheider strömt. Eine sehr hohe Materialgeschwindigkeit kann die Magnetrohre beschädigen. Dies ist jedoch individuell für jeden Materialtyp. Es lässt sich nicht exakt bestimmen und vorschreiben, welches Material mit welcher Geschwindigkeit fließen kann und darf. Bei sehr hoher Materialgeschwindigkeit kann es zu einer Durchbiegung oder einem Durchbruch der Schutzrohre und damit zur Beschädigung des gesamten Produkts kommen. Falls Sie die Materialgeschwindigkeit als sehr hoch einschätzen, verwenden Sie dieses Produkt nicht und kontaktieren Sie unsere handels- und technische Abteilung zur Empfehlung eines anderen Magnetabscheidertyps bzw. zur Freigabe der Verwendung dieses Typs.
Der maximale Druck, der in der Rohrleitung auftreten kann, beträgt 6 bar. ACHTUNG! Es handelt sich um den maximalen Druck – auch z. B. bei der Reinigung der Rohrleitung darf im Magnetabscheider kein höherer Druck als 6 bar auftreten.
Dieser Magnetabscheider erfasst (separiert) metallische magnetische Partikel von einer Größe von 1 µm und kleiner (ferromagnetischer Charakter, nicht messbarer magnetischer Staub) bis zu einer Größe von ca. 5 mm (5x5x5 mm). In Einzelfällen kann der Magnetabscheider auch größere Metallgegenstände bis zu einer Größe von ca. 10 mm (10x10x10 mm) erfassen. Es wird jedoch von einem zufälligen Auftreten dieser Verunreinigungen von max. 1% der gesamten stündlichen Materialkapazität ausgegangen, die durch den Magnetabscheider fließt (es wird eine regelmäßige Reinigung des Magnetabscheiders von ferromagnetischen Verunreinigungen vorausgesetzt; damit ist nicht gemeint, dass das gesamte 1% größerer ferromagnetischer Verunreinigungen während der gesamten Durchflusszeit auf den Magnetrohren verbleiben kann). Der Anteil dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Falls das Auftreten dieser größeren ferromagnetischen Verunreinigungen in Ihrem Material höher ist, verwenden Sie diesen Magnetabscheider nicht und wenden Sie sich an unsere technisch-kaufmännische Abteilung, um eine fachliche Beratung zu erhalten. In den Magnetabscheider (an die Magnetstäbe) dürfen keine größeren Gegenstände eindringen als angegeben (max. Durchmesser 5 mm, 5x5x5 mm), mit Ausnahme der oben beschriebenen ferromagnetischen Verunreinigungen in zufälliger Menge. Falls Sie das Vorhandensein auch größerer ferromagnetischer oder anderer Verunreinigungen/Beimengungen befürchten, ist ein vorgeschaltetes Sieb mit einer Maschenweite von max. 5 mm erforderlich, damit diese größeren, unerwünschten Gegenstände bereits vor dem Eintritt in den Magnetabscheider abgefangen werden (nach Installation des Siebs ist eine Reduzierung der Kapazitätsbelastung/Durchsatzleistung des Magnetabscheiders zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Magnetabscheiders. Wir weisen auch auf die Möglichkeit hin, dass Ihr Material eine große Menge feiner metallischer Verunreinigungen (sehr feiner metallischer Magnetstaub mit einer Größe kleiner als 1 µm) enthalten kann, die die Magnetrohre „ummanteln“ und den Magnetabscheider undurchlässig machen können (feine magnetische Partikel lagern auch das durchfließende Material an sich an und überlasten das gesamte System). Gleichzeitig kommt es zu einer starken Verringerung der Magnetkraft/Wirksamkeit des Magnetabscheiders. Falls sich die Magnetrohre unmittelbar nach dem Start des Materialdurchflusses durch den Magnetabscheider ummanteln und vollständig im Eisenstaub „verstecken“, handelt es sich nicht um einen Defekt des Magnetabscheiders; es ist vielmehr notwendig, die magnetische Abscheidung durch einen weiteren Magnetabscheider zu verstärken oder die Magnetrohre häufiger zu reinigen – Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.
Wenn Sie nicht sicherstellen können:
- das Nichtvorhandensein größerer Partikel in Ihrem Material als ein Durchmesser von 5 mm (5x5x5 mm)
- eine Menge von weniger als 1% größerer ferromagnetischer Partikel (bis 10 mm) in der stündlichen Kapazität
- ein minimales Auftreten von feinem Metallstaub in Ihrem Material
verwenden Sie diesen Magnetabscheider nicht und kontaktieren Sie unsere handels- und technische Abteilung zur Empfehlung eines anderen Magnetabscheidertyps bzw. zur Freigabe der Verwendung dieses Typs.

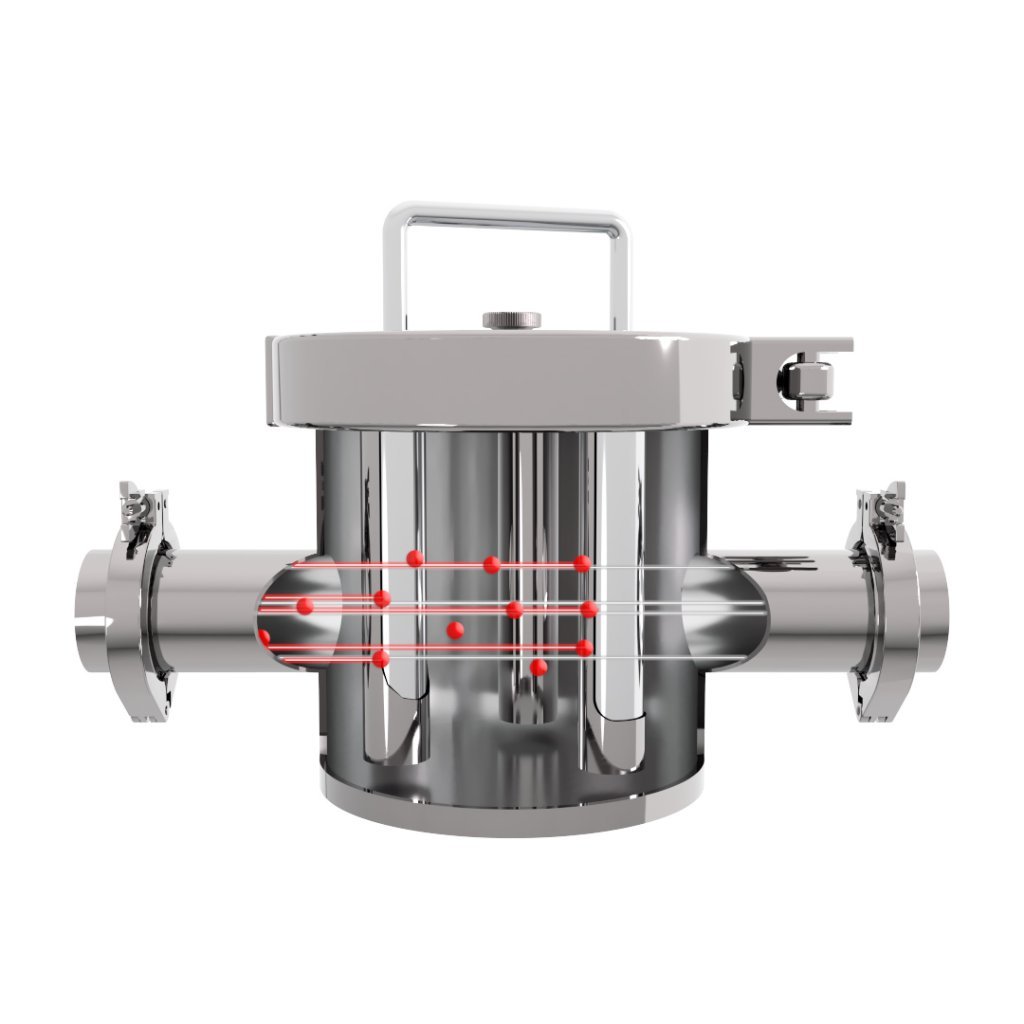

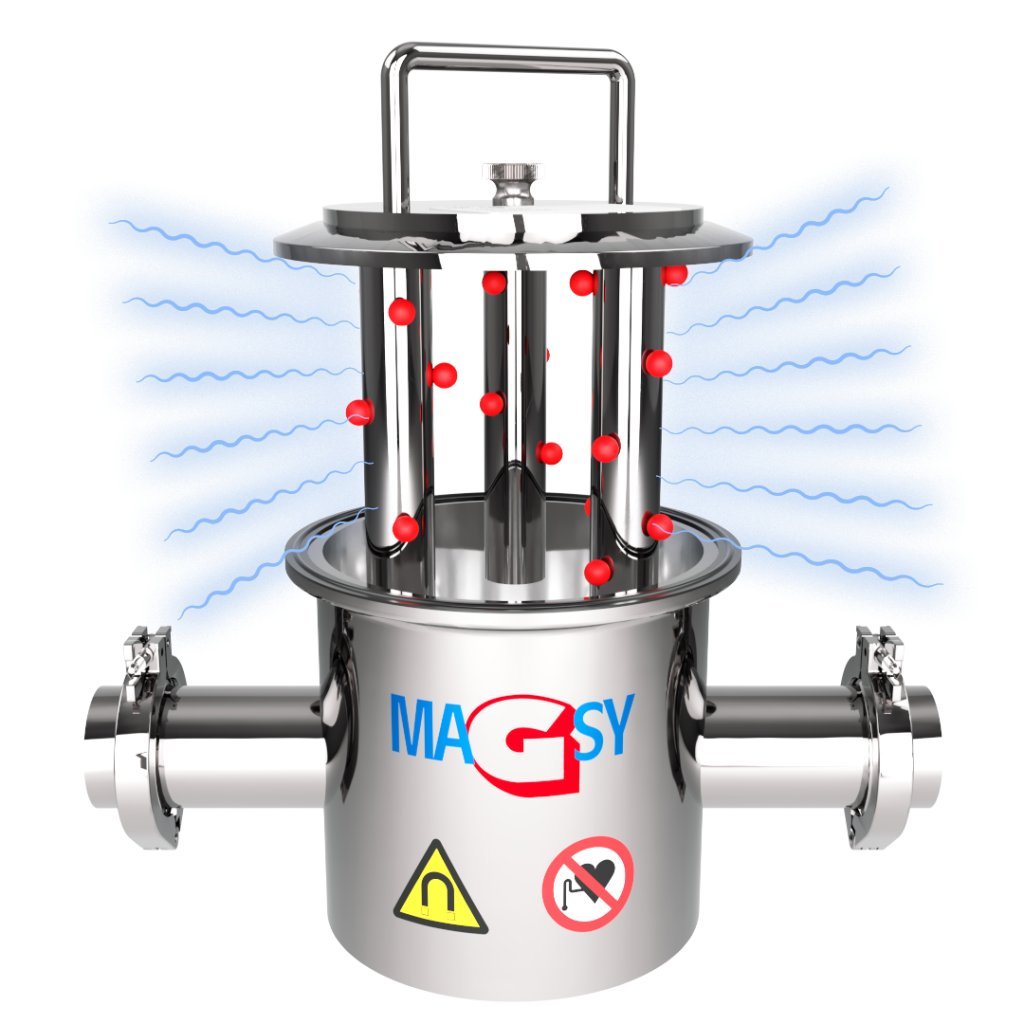

Magnetstäbe (Rohre) im Magnetabscheider sind so konstruiert, dass sie möglichst viele metallische magnetische Verunreinigungen erfassen. Alles hängt jedoch von der Menge dieser magnetischen Verunreinigungen ab, die in Ihrem Material vorkommen. Es ist nicht möglich, verbindlich zu garantieren, dass alle ferromagnetischen Verunreinigungen erfasst werden. Es ist stets die konkrete Technologie und die Kapazitäten zu berücksichtigen. Bei Bedarf sind weitere Arten der magnetischen Abscheidung vorzuschalten oder zu ergänzen. Verlassen Sie sich bitte nicht ausschließlich auf diesen einen Magnetabscheider. Falls Sie sich nicht sicher sind, verwenden Sie diesen Typ Magnetabscheider nicht und wenden Sie sich jederzeit an unsere Experten im Bereich der magnetischen Abscheidung.
Verwenden Sie den Magnetabscheider nicht zur Abscheidung von nichtrostendem Stahl (allgemein als Edelstahl bezeichnet), auch nicht in Fällen, in denen er als magnetisch/paramagnetisch erscheint (so z. B. nach dem Durchlauf durch verschiedene Zerkleinerer oder nach anderen Formen der Verformung; ebenso können solche paramagnetischen Edelstähle zur Herstellung verschiedener Siebe verwendet werden).
Der Magnetabscheider ist nicht bestimmt weder für die magnetische Abscheidung von Buntmetallen (nichtmagnetische Metalle) noch für die magnetische Abscheidung von Bauteilen oder deren Teilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffspäne mit eingepressten Resten metallischer Teile). Falls Sie auch solche ferromagnetischen Verunreinigungen separieren (abtrennen) müssen, verwenden Sie diesen Magnetabscheider nicht und wenden Sie sich an unsere Experten im Bereich der magnetischen Abscheidung, die Ihnen beraten, welchen anderen Magnetabscheider Sie verwenden sollten bzw. um welchen Typ Sie Ihre Abscheideanlage ergänzen sollten.

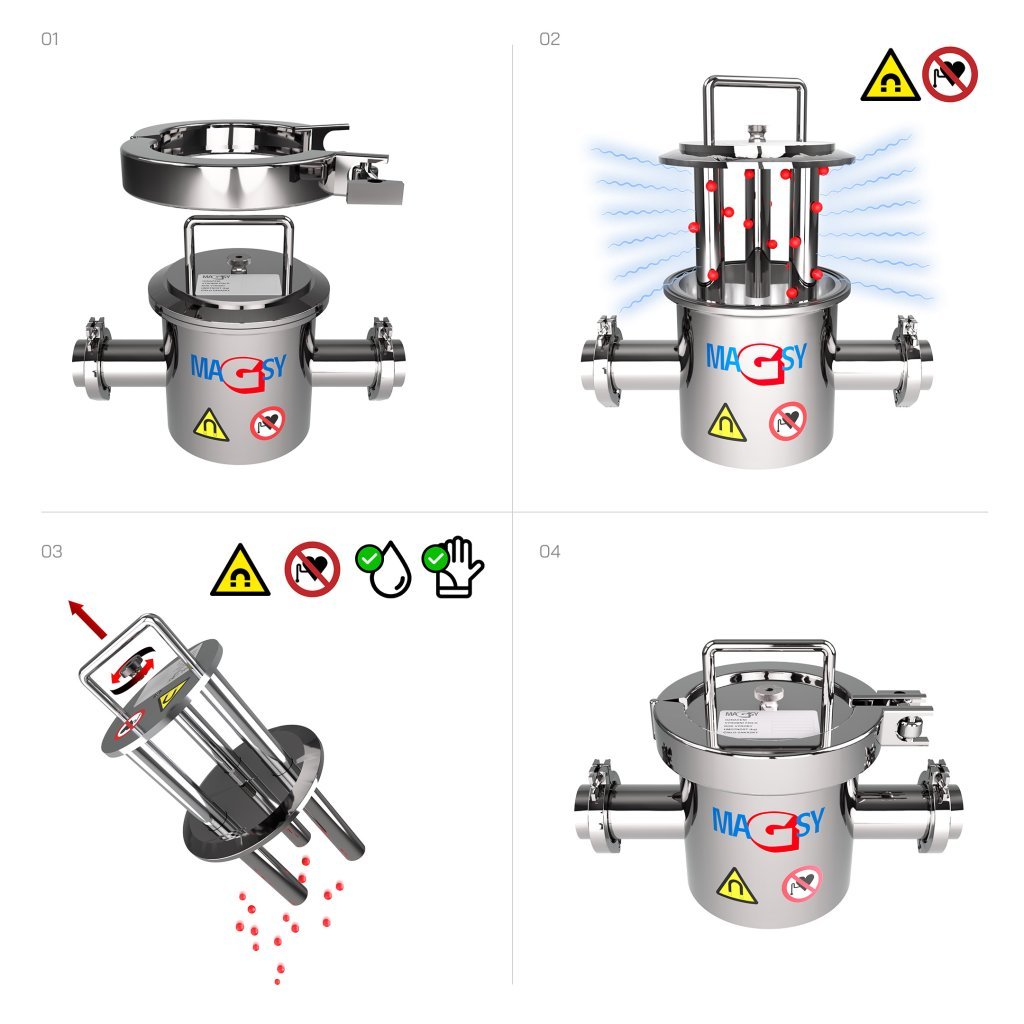

Die Konstruktion des Magnetabscheiders ermöglicht es, während der Reinigung Wasser zum Abspülen zu verwenden, ohne befürchten zu müssen, dass irgendein Teil durch Wasser beschädigt wird. Alle Komponenten sind wasserbeständig, ohne Korrosionsrisiko. Verwenden Sie zur Reinigung und zum Abspülen kein Hochdruckwasser.
Seien Sie bei der Reinigung des Magnetabscheiders sehr vorsichtig: Die Magnetkerne sind nach dem Herausnehmen sehr stark, und beim Anhaften an Metallgegenständen kann es zu Verletzungen durch Einklemmen/Quetschen kommen. Legen Sie sie nicht auf magnetische Gegenstände (Tische, Werkbänke, Treppenwangen, Böden …). Achten Sie auch darauf, dass einzelne Komponenten des Magnetabscheiders während der Reinigung zueinander „springen“ können.
Dieser Magnetabscheider ist nicht bestimmt für den Einsatz in einer Umgebung, die als explosionsgefährdete Umgebung (ATEX) klassifiziert ist.
Der Magnetabscheider dient ausschließlich für den Innen- und Außenbereich. Bei Installation im Außenbereich achten Sie auf regelmäßige Kontrolle und Wartung der Warnsymbole, die am Gehäuse des Magnetabscheiders angebracht sind.
Vorgehensweise zur Messung der magnetischen Induktion
Die Messung wird mit einem standardmäßigen Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle der konstruktiv höchsten magnetischen Induktion durchgeführt – an den Polschuhen bzw. am tiefsten Punkt des Bogens des Magnetkreises. Die Prüfung wird 3-mal wiederholt, jeweils an einer anderen Stelle des Magnetkreises, und die durchschnittliche magnetische Induktion wird berechnet.
Vorgehensweise zur Messung der Abreißkraft
Gemessen wird mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung wird an der Stelle der konstruktiv höchsten Abreißkraft durchgeführt – an den Polschuhen bzw. am tiefsten Punkt des Bogens des Magnetkreises. Es wird die Kraft aufgezeichnet, bei der es zum Abreißen des Etalons kam. Die Prüfung wird 3-mal wiederholt und die durchschnittliche Abreißkraft wird berechnet.
Zur Information: 10 N = ca. 1 kg.
Als Bestätigung der Messung und Garantie der gemessenen Werte stellen wir ein Dokument aus; Bestandteil der Lieferung jedes Magnetabscheiders ist das originale Messprotokoll, das genau für Ihren konkreten Magnetabscheider ausgestellt wird (im Protokoll geben wir die Lager- und Produktionsnummer an).
HINWEIS:
Die resultierende Abreißkraft und die magnetische Induktion hängen von vielen Faktoren ab – z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem Magnetkreis, der Dicke der Messsonde, der Verschmutzung der Oberflächen, der Oberflächenbehandlung des Etalons usw. Die angegebenen Werte der Abreißkraft und der magnetischen Induktion wurden unter idealen Bedingungen der Prüfumgebung gemessen. Diese Werte können sich jedoch je nach konkreter Umgebung ändern, wobei z. B. Betriebsbedingungen und anschließender Verschleiß die Effizienz des Produkts und die Messergebnisse beeinflussen können. Die angegebenen Werte sind daher als Richtwerte zu betrachten und etwaige Abweichungen können nicht als Mangel im Sinne der Bestimmungen § 2095 und § 2161 Abs. 1 Buchst. a) des Bürgerlichen Gesetzbuches angesehen werden. Um den genauen Wert der magnetischen Induktion und der Abreißkraft im konkreten Fall zu ermitteln, ist eine eigene Messung erforderlich. Falls die festgestellten Werte der Abreißkraft für Sie nicht ausreichend sind, da sie den angegebenen Werten nicht entsprechen, können Sie die garantierte Möglichkeit der Warenrückgabe innerhalb von 30 Tagen unter den hier genannten Bedingungen nutzen: https://magnetickeseparatory.cz/vraceni-zbozi/ und einen anderen Typ Magnetabscheider kaufen. Diese 30 Tage dienen gerade zum Testen der Ware; nach Ablauf dieser Frist kann der Verkäufer die Rücknahme der Ware verweigern.
Copyright:
Wir sind nicht einverstanden, wir wünschen es nicht und erteilen hiermit niemandem irgendeine Zustimmung zum Kopieren einzelner Teile oder des gesamten Textes. Verboten ist auch eine Abwandlung des Textes unter Verwendung identischer Wortverbindungen mit resultierender inhaltlicher Ähnlichkeit und Übereinstimmung mit unserem Text. Wir wünschen nicht und sind nicht einverstanden mit irgendeiner Platzierung unseres Textes irgendwo auf anderen Webseiten, in Fachzeitschriften, Studien, Abschlussarbeiten an Mittel- und Hochschulen ohne vorherige Zustimmung der Firma Magsy. Bei einer Anfrage zur Nutzung unseres Textes bzw. seiner Teile können Sie uns jederzeit kontaktieren.
Zusätzliche Parameter
| Kategorie: | Magnetische Strömungsabscheider |
|---|---|
| EAN: | 8595134079180 |
| Gesamtgewicht: | 8,5 kg |
| Magnetische Kraft auf das Rohr: | 10.900 Gs |
| Material: | Edelstahl DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – nicht stabilisierter austenitischer Chrom-Nickel-Stahl (X5CrNi 18-1 |
| Losbrechkraft auf das Rohr: | 85 N |
| Anzahl von Magnetstäben: | 3 |
| Oberflächenbehandlung von Rosten und Rohren: | Polieren, Ra-Wert kleiner als: 0,1 µm |
| Ausführung: | Standard |
| Durchmesser des Magnetstabs: | 27 mm |
| STATUS DES PRODUKTS: | Neu |
| Temperaturbeständigkeit des Magneten: | 80 °C |
| Magnet Typ: | Neodym (NdFeB) |
| Eingabe/Ausgabe: | DN 50 |
| Ende: | Triclamp |
| Gewicht des Magnetkerns: | 4,4 kg |
| Oberflächenbehandlung des Gehäuses: | Polieren, Ra-Wert kleiner als: 0,1 µm |
