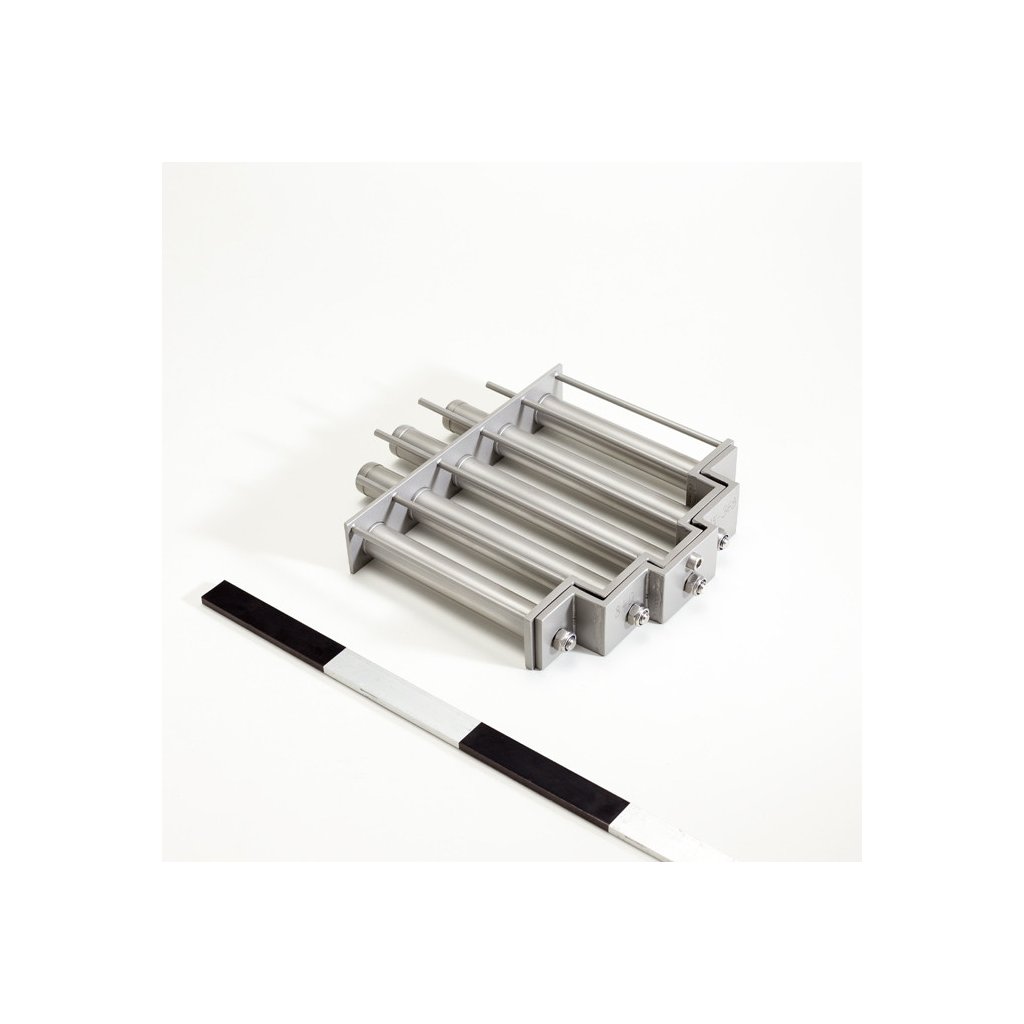

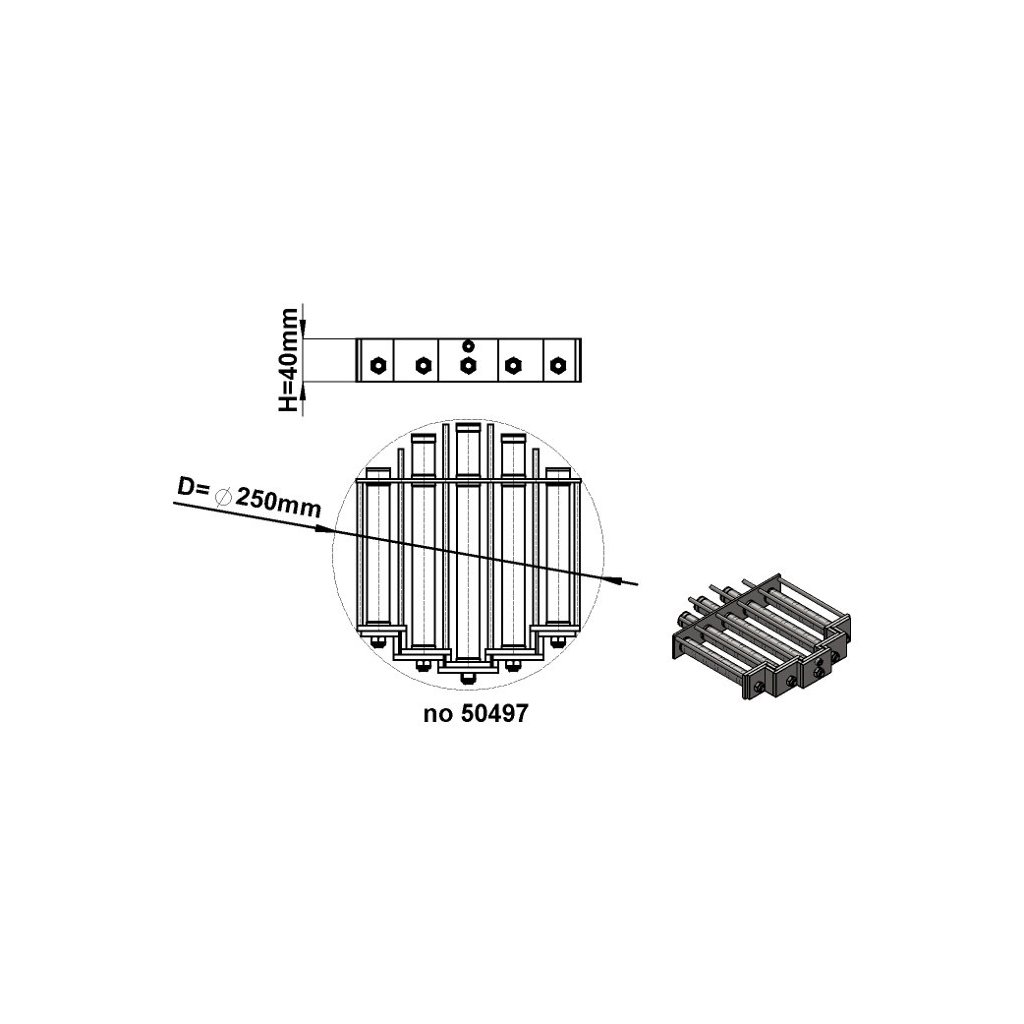

DN 250 (120 °C, 5.100 Gs, 50 N)

Der Trichtermagnet (auch Magnetrost genannt) ist ausschließlich für den industriellen Einsatz bestimmt und gewährleistet eine perfekte Reinigung Ihrer trockenen Mischungen von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt und Eisen enthaltende Legierungen, nicht jedoch paramagnetische, sehr schwach magnetische Materialien). Er ist für den Einsatz in runden Einlauftrichtern vorgesehen, damit er den Einlauf in das nachfolgende technologische Gerät perfekt kopiert.

 Für eine einwandfreie Funktion müssen die zu reinigenden Mischungen (das Material, das Sie über den Magnetrost rieseln lassen):

• homogen sein
• trocken und gut rieselfähig sein, damit es nicht zu Verstopfungen (Überfüllung) kommt, siehe weiter unten.

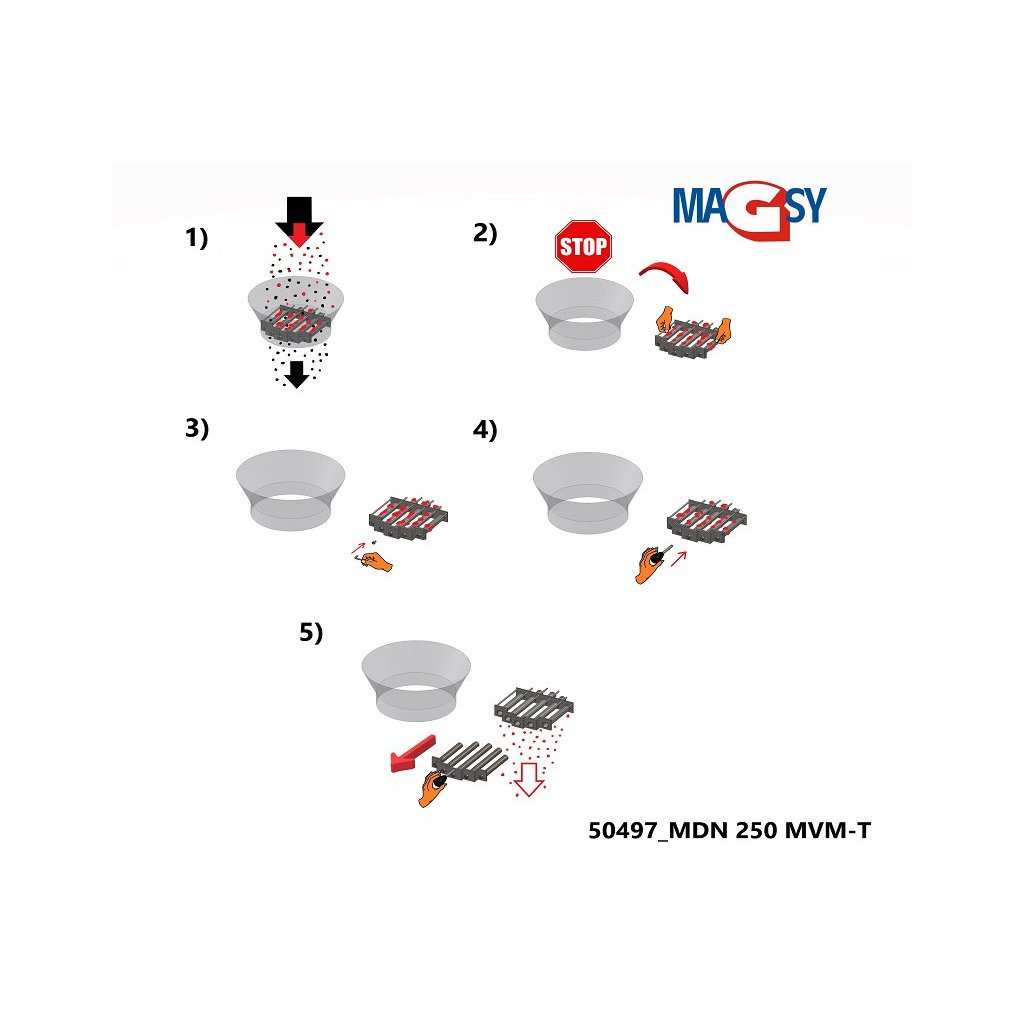

Der Trichtermagnet (Magnetrost) ist nur für den Einsatz in diskontinuierlichen Betriebsabläufen geeignet (während seiner manuellen Reinigung muss der Strom des zu reinigenden Materials unterbrochen werden). Er wird ausschließlich in vertikale Einlauftrichter installiert, die Rohre müssen waagerecht liegen (falls eine vertikale Installation nicht möglich ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur Auswahl eines anderen Trichtermagneten oder eines anderen Magnetabscheiders, bzw. zur Bestätigung der Eignung für Ihre Anwendung), z. B. in der Lebensmittel-, Chemie- und Kunststoffindustrie, in der Landwirtschaft, in der Abfallverarbeitung sowie in der Baustoffproduktion, siehe die Liste geeigneter Materialien weiter unten.

Der Trichtermagnet wird als Vorstufe zum Schutz der Technologie eingesetzt, damit sich metallische ferromagnetische Verunreinigungen nicht in Geräte einschleichen, die dadurch beschädigt werden könnten, zum Beispiel Messer von Mühlen, Brechern, Düsen von Regranulier- und Granulierlinien, Spritzgusstrichtern, Extrusionspressen, Pressen, Schredderanlagen, Feinsieben, keramischen Pressen, Glaspressen usw. Überall dort, wo sich vor der Technologie Material im Einlauftrichter sammelt. Er kann auch zur Reinigung der Mischung auf einen möglichst hohen Reinheitsgrad verwendet werden, indem der Rost am Ende des Produktionsprozesses unmittelbar vor dem Verpacken bzw. Versand platziert wird, damit es während weiterer Arbeitsschritte im Werk (z. B. beim manuellen Verpacken über Hilfstrichter) zu keiner weiteren Kontamination mit metallischem ferromagnetischem Material mehr kommt. In diesem Fall wird davon ausgegangen, dass das gereinigte Material umgehend in verschließbare Verpackungen oder andere verschließbare Behälter abgefüllt wird. Dank des optimal ausgelegten magnetischen Kreises und des Durchflusslabyrinths, das durch den verteilenden Rundstahl erzeugt wird, kommt es zu einem hohen Abscheidegrad ferromagnetischer Verunreinigungen (lesen Sie bitte weiter unten die detaillierte Beschreibung, welche ferromagnetischen Metallverunreinigungen dieser Magnetrost erfassen kann).

Die Körnung (Fraktion, Größe) des zu reinigenden Materials darf maximal bis zu einem Durchmesser von 3 mm (3x3x3 mm) betragen, von regelmäßiger Form sein; das Material muss gut rieselfähig, trocken, nicht klebrig und ohne Klumpen sein, damit es nicht zu einer Überfüllung (Verstopfung) des Magnetrostes durch Material kommt. Beim freien Rieseln darf das Material keine Neigung zur Brückenbildung haben (es darf sich nicht zu zusammenhängenden Blöcken verbinden), sich nicht selbständig halten und damit den freien Durchfluss über diesen Trichtermagnet verhindern. Beispiele für solche Materialien (die sich schlecht rieseln lassen) sind feuchte, fettige Materialien, aber auch auf den ersten Blick trockene, scheinbar gut rieselfähige Stoffe, deren natürliche Eigenschaft jedoch eine schlechte Rieselfähigkeit ist. Ein typischer Vertreter ist z. B. glattes, sehr fein vermahlenes Mehl oder verschiedene, sehr fein vermahlene Stärken. Materialien, die wir empfehlen und die nach unserer fachlichen Meinung und Erfahrung für das Überschütten (Reinigen) über diesen Trichtermagnet (Magnetrost) geeignet sind, führen wir unten auf (wir weisen auf die oben genannte maximal zulässige Fraktion/Körnung hin). Falls Sie das Material, aus dem Sie metallische ferromagnetische Verunreinigungen separieren möchten (das zu reinigende Material), in der nachfolgenden Liste nicht finden, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur genaueren Spezifizierung und ggf. zur Empfehlung eines anderen Magnetabscheiders/Magnetrostes oder zur Bestätigung, dass dieser Typ auch für die magnetische Separation aus Ihrem Material geeignet ist.

Liste geeigneter Materialien für die magnetische Separation mit Hilfe eines Magnetrostes:

• Kristallzucker
• Puderzucker (hier ist auf Überfüllung mit Material zu achten, wir empfehlen ein langsameres Aufgeben und eine gleichmäßige Verteilung über die gesamte Fläche des Trichtermagneten)
• Cerealien, verschiedene Arten
• Linsen (bei häufigem Einsatz für große Linsen­mengen besteht Abrasionsgefahr, wir weisen auf einen möglichen schnelleren Verschleiß der Schutzrohre hin)
• zerkleinerte Kakaobohnen
• zerkleinerte PET-Flaschen (hier ist auf Überfüllung mit Material zu achten, wir empfehlen ein langsameres Aufgeben und eine gleichmäßige Verteilung über die gesamte Rostfläche, eher geeignet für kleinere Durchsatzmengen)
• Gummiregranulat
• Gummigranulat
• Chili-Samen
• Tierfutter, gut rieselfähig, von der Charakteristik her Mehl ähnlich bis hin zu gröberen Fraktionen, jedoch mit einer maximalen Korngröße von 3 mm (darf nicht abrasiv sein)
• Kokosmehl
• Kakao
• Mehl (hier ist auf Überfüllung mit Material zu achten, wir empfehlen ein langsameres Aufgeben und eine gleichmäßige Verteilung über die gesamte Fläche)
• Mohn (nur Mohnsamen, keine ganzen Mohnkapseln)
• gemahlener Mais
• Fleisch-Knochen-Mehl
• Matcha-Pulver
• Puddingpulver (es drohen Brückenbildung und Verstopfung, rieseln Sie langsam und gleichmäßig über die gesamte Fläche)
• Kunststoffgranulat und -regranulat
• Kunststoffgranulat (gut zerkleinert, ohne Restfasern)
• Asche (nicht glühend, sondern auf die Betriebstemperatur des Magnetrostes abgekühlt)
• nicht abrasive, rieselfähige Lebensmittelmischungen
• Milchpulver
• Schokoladenpulver
• getrocknete Kokosraspeln
• getrocknete Kräuter
• getrocknete Gewürze (fein gemahlen oder sehr fein zerkleinert)
• Instant-Trockensuppen
• Molkenpulver (hier ist auf Überfüllung mit Material zu achten, wir empfehlen ein langsameres Aufgeben und eine gleichmäßige Verteilung über die gesamte Fläche)
• Sesamsamen
• Glasfritte bzw. Glasmassen (wir weisen auf erhöhte Abrasion und ein erhöhtes Risiko des Durchschleifens der Schutzrohre hin)
• Salz (wir weisen auf eine eventuell kürzere Lebensdauer aufgrund des verwendeten Materials hin, abhängig von der Nutzungshäufigkeit)
• rieselfähige Stärken, z. B. Maisstärke
• Baustoffe (gut rieselfähig und nicht abrasiv)
• Tapioka-Perlen

Wir betonen nochmals, dass die Materialien trocken, gut rieselfähig (dürfen keine Neigung zur Brückenbildung haben) und nicht abrasiv sein müssen, bei einer maximal gleichmäßigen Korngröße bis zu einem Durchmesser von 3 mm (3x3x3 mm). Die Durchsatzkapazität hängt von dem Material ab, aus dem Sie ferromagnetische Verunreinigungen separieren möchten; sie kann nicht eindeutig festgelegt werden und unterscheidet sich je nach Materialtyp. Wenn Sie bezüglich der Durchlässigkeit bzw. Durchsatzkapazität nicht sicher sind, verwenden Sie diesen Trichtermagnet nicht, kontaktieren Sie unsere Vertriebs- und Technikabteilung für eine Empfehlung eines anderen Magnetabscheiders bzw. zur Bestätigung der Eignung dieses Typs.

Wir weisen darauf hin, dass die Wandstärke der Schutzrohre sehr gering ist, um eine hohe magnetische Induktion (magnetische Kraft) und Abreißkraft an ihrer Oberfläche zu erzielen. Bitte berücksichtigen Sie daher auch die Höhe, aus der das Material auf den Trichtermagnet aufgegeben wird (Fallhöhe). Die Höhe, aus der das Material auf den Trichtermagnet fällt, darf 1 m nicht überschreiten. Dies ist allerdings für jeden Materialtyp individuell. Es lässt sich nicht exakt festlegen und vorschreiben, aus welcher Höhe welches Material aufgegeben werden darf. Bei Aufgabe aus großer Höhe kann es zu einer Durchbiegung oder zum Durchschlagen der Schutzrohre und zu einer Beschädigung des gesamten Produkts kommen. Falls die Fallhöhe, aus der Ihr Material auf den Trichtermagnet aufgegeben wird, größer als 1 m ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Typ Magnetabscheider zu empfehlen oder die Verwendung dieses Typs abzustimmen.

Dieser Trichtermagnet erfasst (separiert) metallische ferromagnetische Partikel von einer Größe ab 1 µm und kleiner (charakteristisch ferromagnetischer, nicht messbarer magnetischer Staub) bis zu einer Größe von ca. 3 mm (3x3x3 mm), was die maximale Fraktion (Größe) des Materials ist, die auf den Trichtermagnet fallen und über ihn gefördert werden darf. In Ausnahmefällen kann dieser Trichtermagnet auch größere metallische Gegenstände bis zu einer Größe von ca. 5 mm (5x5x5 mm) erfassen. Es wird jedoch ein sporadisches Auftreten dieser Verunreinigungen von maximal 1 % der gesamten stündlichen Durchsatzkapazität des Materials vorausgesetzt (es wird von einer regelmäßigen Reinigung des Magnetrostes von ferromagnetischen Verunreinigungen ausgegangen; damit ist nicht gemeint, dass das gesamte 1 % der größeren ferromagnetischen Verunreinigungen während der gesamten Zeit des stündlichen Materialdurchsatzes auf dem Trichtermagnet verbleiben darf). Der Gehalt dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Ist das Vorkommen dieser größeren ferromagnetischen Verunreinigungen in Ihrem Material höher, verwenden Sie diesen Trichtermagnet nicht und wenden Sie sich an unsere Vertriebs- und Technikabteilung, um fachliche Beratung zu erhalten.

Auf den Trichtermagnet dürfen keine größeren Gegenstände als angegeben fallen (max. Durchmesser 3 mm, 3x3x3 mm), ausgenommen die oben beschriebenen ferromagnetischen Verunreinigungen in sporadischer Menge. Wenn Sie das Vorhandensein auch größerer ferromagnetischer oder anderer Verunreinigungen bzw. Beimengungen befürchten, muss ein Sieb mit einer maximalen Maschenweite von 3 mm vorgeschaltet werden, damit diese größeren, unerwünschten Gegenstände bereits vor dem Eintritt auf den Trichtermagnet abgeschieden werden (nach der Installation des Siebes ist eine mögliche Reduzierung der Durchsatzkapazität des Trichtermagneten zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Trichtermagneten. Wir weisen auch darauf hin, dass Ihr Material eine große Menge feiner Metallverunreinigungen enthalten kann (sehr feiner metallischer Magnetstaub mit einer Größe von weniger als 1 µm), der die Magnetrohre gewissermaßen „ummanteln“ und den Trichtermagnet unpassierbar machen kann (feine magnetische Partikel lagern sich an und reißen weiteres Material mit sich, wodurch das gesamte System überfüllt wird). Gleichzeitig kommt es zu einer erheblichen Verringerung der magnetischen Kraft/Wirkung des Trichtermagneten. Wenn sich die Magnetrohre unmittelbar nach dem Start des Materialflusses über den Trichtermagnet vollständig mit Eisenstaub bedecken und „verstecken“, stellt dies keinen Mangel des Trichtermagneten dar; vielmehr ist es notwendig, die magnetische Separation durch einen weiteren Magnetabscheider zu verstärken oder den Trichtermagnet häufiger zu reinigen – Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.

Wenn Sie nicht sicherstellen können:

• das Nichtvorhandensein größerer Partikel in Ihrem Material als Durchmesser 3 mm (3x3x3 mm)
• einen Anteil von weniger als 1 % größerer ferromagnetischer Partikel (bis 5 mm) in der stündlichen Kapazität
• ein minimales Vorkommen von feinem Metallstaub in Ihrem Material

verwenden Sie diesen Magnetrost nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung zur Empfehlung eines anderen Typs Magnetabscheider bzw. zur Bestätigung der Verwendung dieses Typs.

Der Trichtermagnet ist so konstruiert, dass er möglichst viele metallische ferromagnetische Verunreinigungen erfasst. Alles hängt jedoch von der Menge dieser ferromagnetischen Verunreinigungen ab, die in Ihrem Material vorkommen. Es ist nicht möglich, das vollständige Abscheiden aller ferromagnetischen Verunreinigungen verbindlich zu garantieren. Die konkrete Technologie und die Durchsatzkapazitäten müssen stets im Einzelfall bewertet werden. Falls erforderlich, sind weitere Arten der magnetischen Separation/Magnetroste/Trichtermagnete vorzuschalten oder zu ergänzen. Verlassen Sie sich bitte nicht ausschließlich auf diesen einen Trichtermagnet. Wenn Sie sich nicht sicher sind, verwenden Sie diesen Typ Trichtermagnet nicht und wenden Sie sich jederzeit an unsere Fachleute im Bereich der magnetischen Separation.

Wenn Sie den Trichtermagnet in eine eigene Konstruktion (Gehäuse, Trichter, Rutsche...) einbauen, weisen wir darauf hin, dass solche Konstruktionen nicht aus metallischem (magnetischem) Material hergestellt sein dürfen. Es besteht Verletzungsgefahr und eine deutliche Verringerung der magnetischen Kraft. Alle Konstruktionen, in die der Trichtermagnet eingebaut wird, müssen aus nichtmagnetischen Materialien bestehen. Der Mindestabstand metallischer (magnetischer) Konstruktionsteile vom Trichtermagnet beträgt 200 mm.

Den Trichtermagnet verwenden Sie nicht zur Separation von nichtrostendem Stahl (allgemein als Edelstahl bezeichnet), auch dann nicht, wenn dieser als magnetisch/paramagnetisch erscheint (z. B. nach dem Durchgang durch verschiedene Zerkleinerer oder andere Formen der Verformung; ebenso können solche paramagnetischen Edelstähle zur Herstellung verschiedener Siebe verwendet werden).

Der Trichtermagnet ist nicht bestimmt für die magnetische Separation von Nichteisenmetallen sowie nicht für die magnetische Abscheidung von Bauteilen oder deren Teilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffteile mit eingepressten Metallresten, zerkleinerte Fensterrahmen mit Resten von Metallleisten, Holzpellets mit eingepressten feinen Drähten ...). In einem solchen Fall verwenden Sie diesen Trichtermagnet nicht und wenden Sie sich an unsere Fachleute im Bereich der magnetischen Separation, die Ihnen empfehlen, welchen anderen Magnetabscheider Sie einsetzen bzw. um welchen Typ Sie Ihre Separationslinie ergänzen sollten.

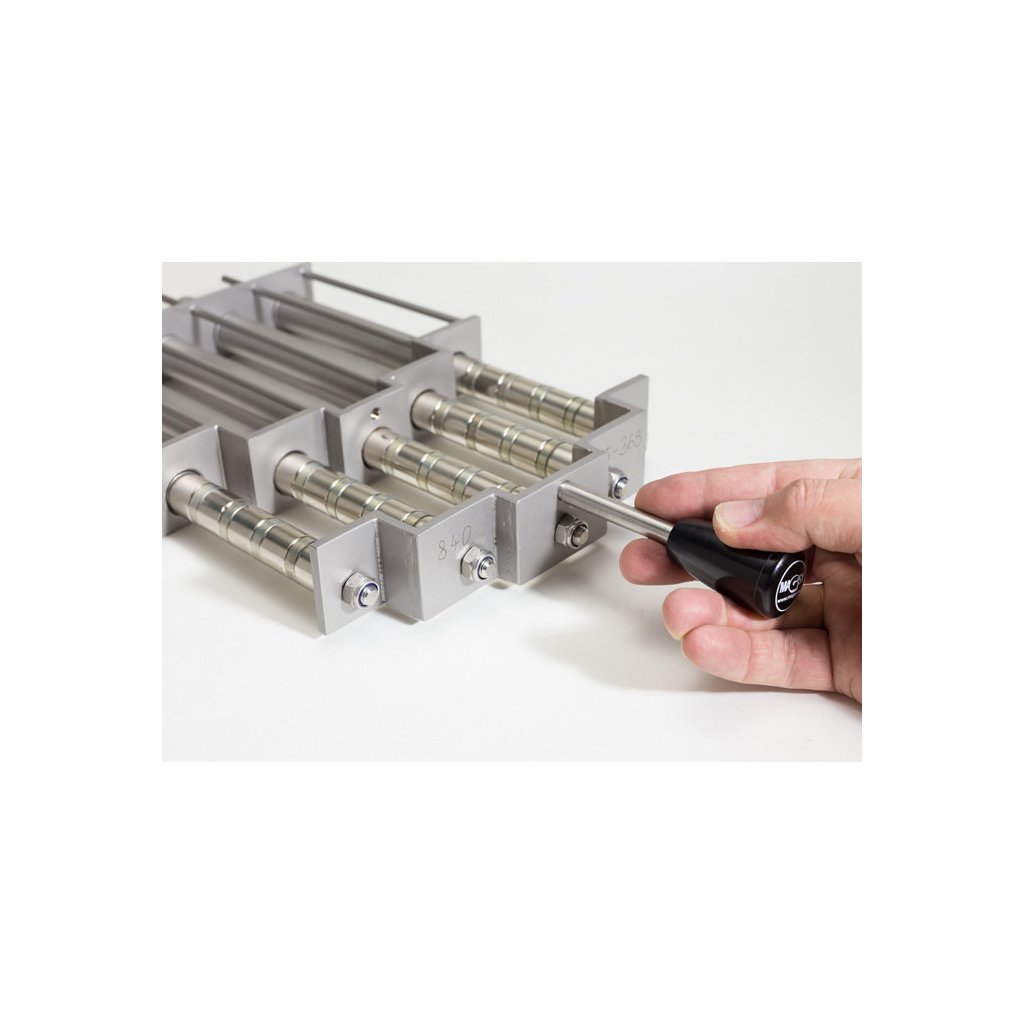

Wir weisen darauf hin, dass während der Reinigung des Trichtermagneten weder Hochdruckwasser eingesetzt noch magnetische Kerne eingetaucht werden dürfen. Es darf nur ein trockenes Tuch zur Reinigung oder gut getrocknete Druckluft zum Abblasen von Resten der Metallverunreinigungen und des separierten Materials verwendet werden.

Seien Sie bei der Reinigung des Trichtermagneten sehr vorsichtig, die magnetischen Kerne sind sehr stark, und bei Anhaften an metallische Gegenstände kann es zu Quetschungen und Verletzungen durch schlagartiges Zusammenziehen kommen. Legen Sie den Magnet nicht auf magnetische Unterlagen (Tische, Werkbänke, Treppen, Böden...).

Dieser Trichtermagnet ist nicht für den Einsatz in Umgebungen bestimmt, die als explosionsgefährdete Bereiche (ATEX) klassifiziert sind.

Der Trichtermagnet dient ausschließlich zur Verwendung im Innenbereich. Installieren Sie ihn nicht im Außenbereich.

Vorgehensweise bei der Messung der magnetischen Induktion

Die Messung wird mit einem Standard-Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle mit der konstruktiv höchsten magnetischen Induktion durchgeführt – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Die Prüfung wird 3x jeweils an einer anderen Stelle des magnetischen Kreises wiederholt und der durchschnittliche Wert der magnetischen Induktion berechnet.

Vorgehensweise bei der Messung der Abreißkraft

Wir messen mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung erfolgt an der Stelle mit der konstruktiv höchsten Abreißkraft – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Wir erfassen die Kraft, bei der es zum Ablösen des Etalons kommt. Die Prüfung wird 3x wiederholt und die durchschnittliche Abreißkraft berechnet.

Zu Ihrer Information: 10 N = ca. 1 kg.

Als Bestätigung der Messung und als Garantie der gemessenen Werte stellen wir für jedes einzelne Stück Magnetabscheider ein originales Messprotokoll aus, das Bestandteil der Lieferung ist und speziell für Ihren konkreten Trichtermagnet erstellt wird (auf dem Protokoll werden Lager- und Produktionsnummer angegeben).

Arbeitstemperatur:

von -20 °C bis +120 °C (von -4 °F bis +176 °F)

Der Trichtermagnet ist mit Magneten mit einer Temperaturbeständigkeit von 80 °C ausgestattet. Er kann daher bis zu dieser maximalen Arbeitstemperatur genutzt werden. Wir weisen darauf hin, dass sich in einem solchen Fall die gesamte Konstruktion des Trichtermagneten auf diese hohe Temperatur erwärmt. In diesem Fall ist eine Handhabung mit normalen Arbeitshandschuhen nicht möglich, es müssen hitzebeständige Handschuhe verwendet werden.

Eine Überschreitung der Betriebstemperatur ist in bestimmten Fällen möglich, jedoch ist es wichtig zu bedenken, dass dies zu einer Beeinträchtigung der Funktionalität des Gerätes oder zu einer Verkürzung seiner Lebensdauer führen kann. In einem solchen Fall ist eine Rücksprache mit dem Hersteller erforderlich, um zu klären, in welchem Umfang das Gerät höheren Temperaturen ausgesetzt werden kann, ohne beschädigt zu werden und unter Erhalt eines sicheren Betriebes.

HINWEIS:

Die resultierende Abreißkraft und die magnetische Induktion hängen von vielen Faktoren ab – z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem magnetischen Kreis, der Dicke der Messsonde, der Verschmutzung der Oberflächen, der Oberflächenbeschaffenheit des Etalons usw. Die angegebenen Werte der Abreißkraft und der magnetischen Induktion wurden unter idealen Bedingungen der Prüfumgebung gemessen. Diese Werte können sich jedoch je nach konkreter Umgebung ändern, wenn z. B. Betriebsbedingungen und nachfolgender Verschleiß die Effizienz des Produkts bzw. die Messergebnisse beeinflussen. Die angegebenen Werte sind daher als Richtwerte zu betrachten, und jegliche Abweichungen davon können nicht als Mangel gewertet werden. Um die exakten Werte der magnetischen Induktion und der Abreißkraft im konkreten Fall zu ermitteln, ist eine eigene Messung erforderlich. Sollten die ermittelten Abreißkräfte für Sie nicht ausreichend sein, da sie nicht den angegebenen Werten entsprechen, können Sie von der garantierten Möglichkeit der Rückgabe der Ware innerhalb von 30 Tagen unter den in den Geschäftsbedingungen genannten Voraussetzungen Gebrauch machen und einen anderen Typ Magnetabscheider erwerben. Diese 30 Tage dienen genau zum Ausprobieren der Ware; nach Ablauf dieser Frist kann der Verkäufer die Rücknahme der Ware ablehnen.
