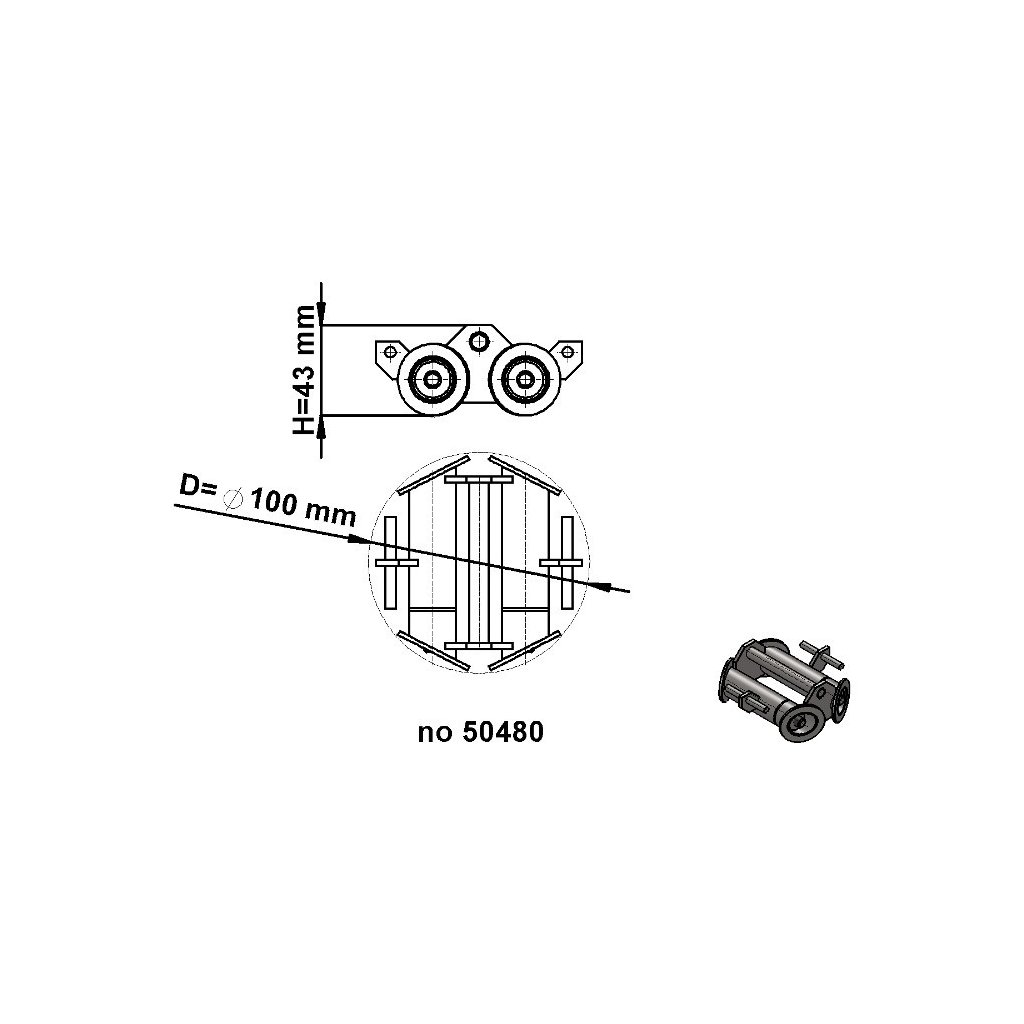

DN 100 (80 °C, 5.100 Gs, 50 N)

Der Einlaufmagnet (manchmal auch als Magnetrost bezeichnet) ist ausschließlich für den industriellen Einsatz bestimmt und sorgt für eine perfekte Reinigung Ihrer trockenen Mischungen von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt und eisenhaltige Legierungen, nicht jedoch paramagnetische, sehr schwach magnetische Materialien). Er ist für den Einsatz in runden Einlauftrichtern bestimmt, sodass er den Eingang in das nachfolgende technologische Gerät exakt nachbildet.

Für eine einwandfreie Funktion müssen die zu reinigenden Mischungen (das Material, das Sie über den Magnetrost schütten):

• homogen sein
• trocken und gut fließfähig sein, damit es nicht zu einer Verstopfung (Überlastung) kommt, siehe unten.

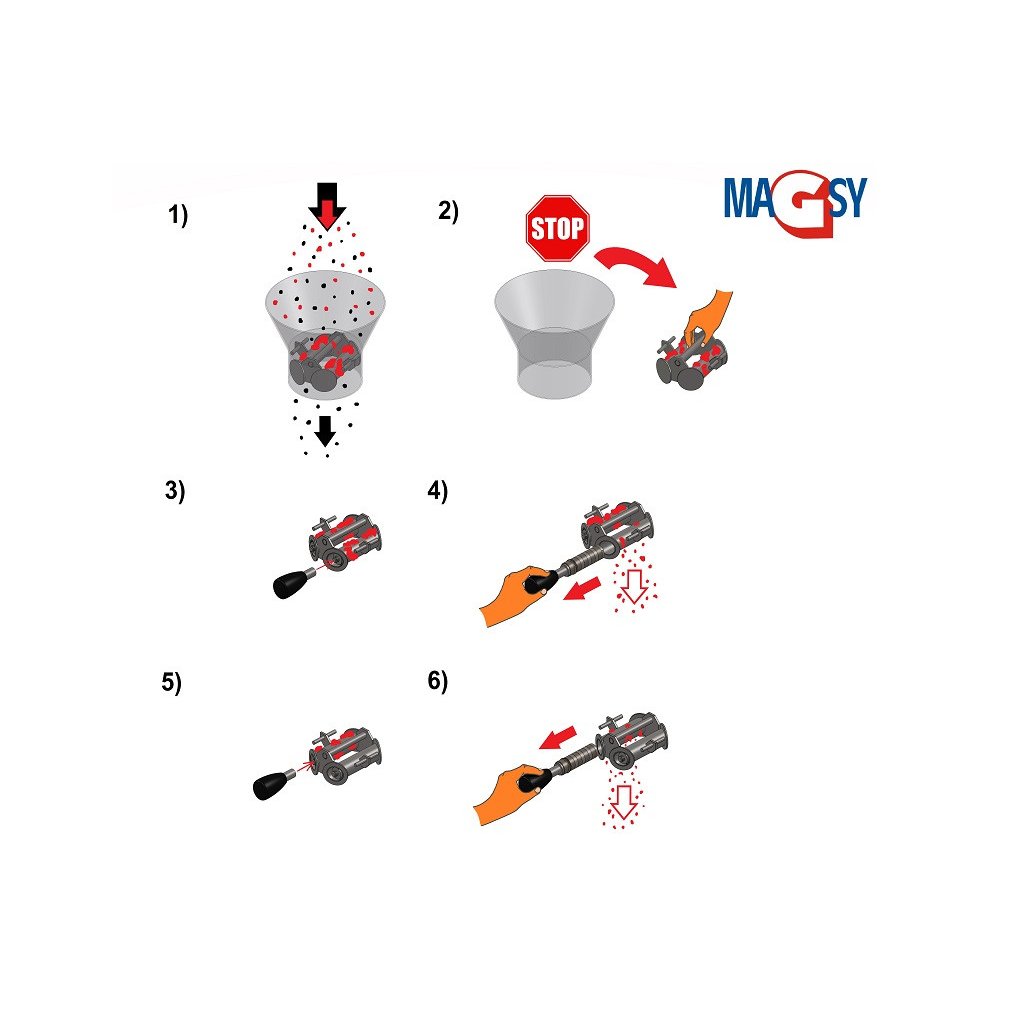

Der Einlaufmagnet (Magnetrost) ist nur für den Einsatz in nicht-kontinuierlichen Prozessen geeignet (während seiner manuellen Reinigung muss der Fluss des zu reinigenden Materials unterbrochen werden). Er wird nur in senkrechte Einlauftrichter eingebaut, die Magnetrohre müssen waagerecht liegen (ist eine vertikale Installation nicht möglich, verwenden Sie dieses Produkt bitte nicht und kontaktieren Sie uns, damit wir einen anderen Einlaufmagneten oder einen anderen Magnetseparator auswählen bzw. die Eignung dieser Ausführung bestätigen können), z. B. in der Lebensmittel-, Chemie- und Kunststoffindustrie, in der Landwirtschaft, in der Abfallverarbeitung oder der Baustoffproduktion – siehe die Liste geeigneter Materialien weiter unten.

Der Einlaufmagnet wird als Vorstufe zum Schutz von Anlagen eingesetzt, damit sich ferromagnetische Metallverunreinigungen nicht in die Aggregate einschleichen, die sie beschädigen könnten, beispielsweise Messer von Mühlen und Zerkleinerern, Düsen von Regranulier- und Granulierlinien, Düsen von Spritzgießmaschinen, Extrusionspressen, Pressen, Schrotanlagen, Feinsiebe, keramische Pressen, Glaspressen usw. – überall dort, wo sich vor der Technologie Material im Einlauftrichter ansammelt. Er kann auch zur Feinreinigung der Mischung auf höchstmögliche Reinheit eingesetzt werden, wenn der Rost am Ende des Produktionsprozesses unmittelbar vor dem Verpacken bzw. Versand platziert wird, damit es während weiterer Arbeitsschritte im Werk (z. B. beim manuellen Verpacken über Hilfseinläufe) zu keiner Kontamination mit ferromagnetischem Metall mehr kommt. In diesem Fall wird vorausgesetzt, dass das gereinigte Material sofort in verschließbare Verpackungen oder andere verschließbare Behälter gefüllt wird. Dank des optimal ausgelegten Magnetkreises und des Schüttlabyrinths, das durch den verteilen­den, ringförmigen Stahlkörper erzeugt wird, werden ferromagnetische Verunreinigungen in hohem Maß abgeschieden (lesen Sie bitte weiter unten die detaillierte Beschreibung, welche ferromagnetischen Metallverunreinigungen dieser Magnetrost erfassen kann).

Die Korngröße (Fraktion, Partikelgröße) des zu reinigenden Materials darf maximal einen Durchmesser von 3 mm (3x3x3 mm) haben, regelmäßig geformt sein; das Material muss gut fließfähig, trocken, nicht klebrig und ohne Klumpen sein, damit es nicht zu einer Überlastung (Verstopfung) des Magnetrostes durch Materialansammlungen kommt. Beim freien Schütten darf das Material keine Neigung zur Brückenbildung haben (sich also nicht zu zusammenhängenden Gebilden verklumpen), sich nicht von selbst stauen und so den freien Durchfluss über diesen Einlaufmagneten behindern. Beispiele für solche schlecht fließenden Materialien können feuchte oder fettige Stoffe sein, aber auch solche, die auf den ersten Blick trocken wirken und scheinbar gut fließfähig sind, deren natürliche Eigenschaft jedoch ein schlechtes Fließverhalten ist. Ein typischer Vertreter ist zum Beispiel glattes, sehr fein gemahlenes Mehl oder verschiedene, sehr fein gemahlene Stärken. Materialien, die wir empfehlen und die nach unserer fachlichen Einschätzung und Erfahrung für das Übersieben (Reinigen) über diesen Einlaufmagneten (Magnetrost) geeignet sind, führen wir weiter unten auf (wir weisen auf die oben genannte maximal zulässige Fraktion/Korngröße hin). Falls Sie das Material, aus dem Sie ferromagnetische Metallverunreinigungen separieren möchten (das zu reinigende Material), in der folgenden Liste nicht finden, verwenden Sie dieses Produkt bitte nicht und kontaktieren Sie uns für eine genauere Klärung und eine eventuelle Empfehlung eines anderen Magnetseparators/-rostes oder um zu bestätigen, dass dieser Typ auch für die magnetische Separation aus Ihrem Material geeignet ist.

Auflistung geeigneter Materialien für die magnetische Separation mit Hilfe des Magnetrostes:

• Kristallzucker
• Puderzucker (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Fläche des Einlaufmagneten)
• Cerealien, verschiedene Arten
• Linsen (bei häufigem Einsatz mit großen Linsen-Mengen besteht Abrasionsgefahr, wir weisen auf möglichen schnelleren Verschleiß der Schutzrohre hin)
• zerkleinerte Kakaobohnen
• zerkleinerte PET-Flaschen (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Rostfläche, eher für kleinere Durchsatzmengen geeignet)
• Gummiregranulat
• Gummigranulat
• Chilisamen
• Tierfutter, gut schüttfähig, in der Charakteristik ähnlich Mehl bis hin zu gröberen Fraktionen, jedoch mit max. Korngröße 3 mm (darf nicht abrasiv sein)
• Kokosmehl
• Kakao
• Mehl (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Fläche)
• Mohn (nur Mohnsamen, keine ganzen Mohnkapseln)
• gemahlener Mais
• Fleisch-Knochen-Mehl
• Matcha-Pulver
• Puddingpulver (es droht Brückenbildung und Verstopfung durch Material – langsam und gleichmäßig über die gesamte Fläche schütten)
• Plastikgranulat und Regranulat
• Plastikmahlgut (gut zerkleinert, ohne Restfasern)
• Asche (nicht heiß, sondern auf die Betriebstemperatur des Magnetrostes abgekühlt)
• schüttfähige, nicht abrasive Lebensmittelmischungen
• Trockenmilch
• getrocknete Schokolade
• getrocknete Kokosraspeln
• getrocknete Kräuter
• getrocknete Gewürze (fein gemahlen oder sehr fein zerkleinert)
• Instant-Trockensuppen
• getrocknete Molke (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Fläche)
• Sesamsamen
• Glasmasse (Schmelzgut) bzw. Glasrohmasse (wir weisen auf erhöhte Abrasion und erhöhtes Risiko des Durchscheuerns der Schutzrohre hin)
• Salz (wir weisen auf eine eventuell geringere Lebensdauer aufgrund des verwendeten Materials hin; abhängig von der Nutzungshäufigkeit)
• schüttfähige Stärken, z. B. Maisstärke
• Baustoffe (gut schüttfähig und nicht abrasiv)
• Tapiokaperlen

Wir betonen erneut, dass die Materialien trocken, gut fließfähig (dürfen keine Neigung zur Brückenbildung haben), nicht abrasiv und mit einer maximalen, regelmäßigen Korngröße von bis zu 3 mm (3x3x3 mm) sein müssen. Die Durchsatzkapazität unterscheidet sich je nach Material, aus dem Sie ferromagnetische Verunreinigungen separieren möchten, sie lässt sich daher nicht eindeutig angeben und ist für jeden Materialtyp unterschiedlich. Wenn Sie sich hinsichtlich der Durchlässigkeit bzw. Durchsatzkapazität nicht sicher sind, verwenden Sie diesen Einlaufmagnet bitte nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Typ von Magnetseparator empfohlen zu bekommen oder den Einsatz dieses Typs abzustimmen.

Wir weisen darauf hin, dass die Wandstärke der Schutzrohre sehr gering ist, um eine hohe magnetische Induktion (magnetische Kraft) und Abreißkraft auf ihrer Oberfläche zu erzielen. Bitte berücksichtigen Sie daher auch die Höhe, aus der Sie das Material auf den Einlaufmagneten schütten (Fallhöhe). Die Höhe, aus der das Material auf den Einlaufmagneten fällt, darf 1 m nicht überschreiten. Dies ist jedoch für jeden Materialtyp individuell. Es lässt sich nicht exakt vorschreiben, aus welcher Höhe welches Material geschüttet werden soll. Bei zu großer Fallhöhe kann es zu Durchbiegungen oder zum Durchschlagen der Schutzrohre und damit zur Beschädigung des gesamten Produkts kommen. Ist die Fallhöhe, aus der Ihr Material auf den Einlaufmagneten trifft, höher als 1 m, verwenden Sie dieses Produkt bitte nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Typ Magnetseparators empfohlen zu bekommen oder den Einsatz dieses Typs abzustimmen.

Dieser Einlaufmagnet erfasst (separiert) ferromagnetische Metallpartikel in einer Größe ab 1 µm und kleiner (charakterlich ferromagnetischer, nicht messbarer, magnetischer Staub) bis zu einer Größe von Ø 3 mm (3x3x3 mm, was die maximale Fraktion (Größe) des Materials darstellt, die auf den Einlaufmagneten fallen und über ihn geschüttet werden darf). In Ausnahmefällen kann dieser Einlaufmagnet auch größere Metallteile bis zu einer Größe von Ø 5 mm (5x5x5 mm) erfassen. Es wird jedoch ein nur sporadisches Auftreten solcher Verunreinigungen von maximal 1 % der gesamten stündlichen Durchsatzmenge des geschütteten Materials vorausgesetzt (es wird von einer regelmäßigen Reinigung des Magnetrostes von ferromagnetischen Verunreinigungen ausgegangen; dies bedeutet nicht, dass das gesamte 1 % der größeren ferromagnetischen Verunreinigungen während der gesamten Zeit des stündlichen Durchsatzes auf dem Einlaufmagneten verbleiben darf). Der Anteil dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Ist das Vorkommen solcher größeren ferromagnetischen Verunreinigungen in Ihrem Material höher, verwenden Sie diesen Einlaufmagnet bitte nicht und wenden Sie sich an unsere Vertriebs- und Technikabteilung, um fachkundige Beratung zu erhalten.

Auf den Einlaufmagneten dürfen keine größeren Teile auftreffen, als wir angeben (max. Ø 3 mm, 3x3x3 mm), mit Ausnahme der oben beschriebenen ferromagnetischen Verunreinigungen in sporadischer Menge. Wenn Sie das Vorhandensein größerer ferromagnetischer oder anderer Verunreinigungen bzw. Beimengungen befürchten, muss ein Sieb mit einer Maschenweite von max. 3 mm vorgeschaltet werden, damit diese größeren, unerwünschten Teile bereits vor dem Eintritt auf den Einlaufmagneten abgeschieden werden (nach Einbau des Siebes ist eine eventuelle Reduzierung der Durchsatzleistung des Einlaufmagneten zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Einlaufmagneten. Wir weisen außerdem darauf hin, dass Ihr Material eine große Menge feiner Metallverunreinigungen enthalten kann (sehr feiner metallischer, magnetischer Staub mit einer Größe von weniger als 1 µm), der die Magnetrohre sozusagen „ummanteln“ und den Einlaufmagneten unpassierbar machen kann (die feinen magnetischen Partikel haften aneinander und am geschütteten Material und verstopfen das gesamte System). Gleichzeitig verringert sich dadurch die magnetische Kraft/Wirkung des Einlaufmagneten erheblich. Wenn sich die Magnetrohre unmittelbar nach Beginn des Materialdurchflusses über den Einlaufmagneten sofort mit Eisenstaub überziehen und komplett „verstecken“, ist dies kein Fehler des Einlaufmagneten, sondern es ist notwendig, die magnetische Separation durch einen weiteren Magnetseparator zu verstärken oder den Einlaufmagneten häufiger zu reinigen – Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.

Wenn Sie nicht sicherstellen können:

• die Abwesenheit größerer Partikel in Ihrem Material als Ø 3 mm (3x3x3 mm)
• einen Anteil von weniger als 1 % größerer ferromagnetischer Partikel (bis 5 mm) an der stündlichen Durchsatzmenge
• ein minimales Vorkommen von feinem Metallstaub in Ihrem Material

verwenden Sie diesen Magnetrost bitte nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Typ Magnetseparators empfohlen zu bekommen oder den Einsatz dieses Typs abzustimmen.

Der Einlaufmagnet ist so konstruiert, dass er möglichst viele ferromagnetische Metallverunreinigungen erfasst . Alles hängt jedoch von der Menge dieser ferromagnetischen Verunreinigungen ab, die in Ihrem Material vorkommt. Es ist nicht möglich, das vollständige Erfassen sämtlicher ferromagnetischer Verunreinigungen verbindlich zu garantieren. Es ist immer notwendig, die konkrete Technologie und die Durchsatzleistungen zu berücksichtigen. Falls nötig, sind zusätzliche Typen der magnetischen Separation/Magnetroste/Einlaufmagnete vorzuschalten oder zu ergänzen. Verlassen Sie sich bitte nicht ausschließlich auf diesen einen Einlaufmagneten. Wenn Sie sich nicht sicher sind, verwenden Sie diesen Magnettyp nicht und wenden Sie sich jederzeit an unsere Fachleute im Bereich der magnetischen Separation.

Wenn Sie den Einlaufmagneten in eine eigene Konstruktion (Gehäuse, Einlauftrichter, Rutsche ...) einbauen, weisen wir darauf hin, dass solche Konstruktionen nicht aus metallischem (magnetischem) Material hergestellt sein dürfen. Es besteht Verletzungsgefahr und eine deutliche Verringerung der magnetischen Kraft. Alle Konstruktionen, in die der Einlaufmagnet eingesetzt wird, müssen aus nichtmagnetischen Materialien hergestellt sein. Der Mindestabstand metallischer (magnetischer) Konstruktionen vom Einlaufmagneten beträgt 200 mm.

Den Einlaufmagneten nicht verwenden zur Separation von nichtrostendem Stahl (allgemein als Edelstahl bezeichnet), auch dann nicht, wenn dieser als magnetisch/paramagnetisch erscheint (z. B. nach dem Durchgang durch verschiedene Zerkleinerer oder andere Verformungsverfahren; ebenso können solche paramagnetischen Edelstähle zur Herstellung verschiedener Siebe verwendet worden sein).

Der Einlaufmagnet ist nicht bestimmt für die magnetische Separation von Nichteisenmetallen oder für die magnetische Separation von Teilen bzw. deren Bestandteilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffteile mit eingegossenen Metallresten, zerkleinerte Fensterrahmen mit Resten metallischer Leisten, Holzpellets mit eingepressten feinen Drähten ...). Wenn Sie auch solche ferromagnetischen Verunreinigungen separieren (abtrennen) müssen, verwenden Sie diesen Einlaufmagnet bitte nicht und wenden Sie sich an unsere Fachleute im Bereich der magnetischen Separation, die Ihnen empfehlen, welchen anderen Magnetseparator Sie einsetzen oder um welchen Typ Sie Ihre Separationslinie ergänzen sollten.

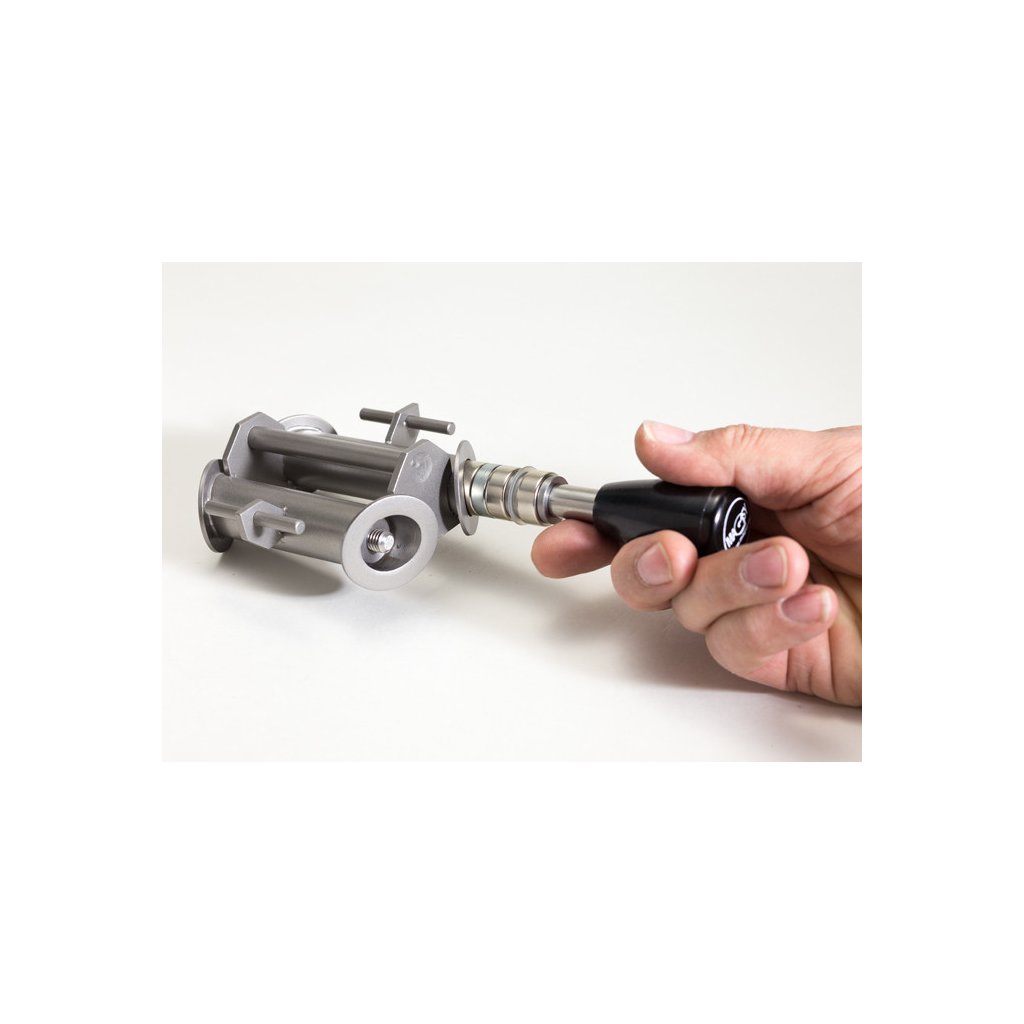

Wir weisen darauf hin, dass während der Reinigung des Einlaufmagneten weder Hochdruckwasser eingesetzt noch die Magnetkerne eingetaucht werden dürfen. Es darf lediglich ein trockenes Tuch zur Reinigung verwendet werden oder gut getrocknete Druckluft, um verbleibende Metallverunreinigungen und separiertes Material abzublasen.

Seien Sie bei der Reinigung des Einlaufmagneten sehr vorsichtig, die Magnetkerne sind sehr stark und ihr Anhaften an metallischen Gegenständen kann zu Verletzungen durch Quetschen bzw. schnelles Zusammenziehen führen. Legen Sie sie nicht auf magnetische Unterlagen (Tische, Werkbänke, Treppenstufen, Böden ...).

Dieser Einlaufmagnet ist nicht bestimmt für den Einsatz in Umgebungen, die als explosionsgefährdete Bereiche (ATEX) klassifiziert sind.

Der Einlaufmagnet dient ausschließlich zur Verwendung im Innenbereich. Installieren Sie ihn nicht im Außenbereich.

Vorgehensweise bei der Messung der magnetischen Induktion

Die Messung erfolgt mit einem Standard-Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle mit der konstruktiv höchsten magnetischen Induktion – an den Polschuhen bzw. im tiefsten Punkt des Bogens des magnetischen Kreises. Die Prüfung wird dreimal jeweils an einer anderen Stelle des magnetischen Kreises wiederholt und der Mittelwert der magnetischen Induktion berechnet.

Vorgehensweise bei der Messung der Abreißkraft

Wir messen mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung wird an der Stelle mit der konstruktiv höchsten Abreißkraft durchgeführt – an den Polschuhen bzw. im tiefsten Punkt des Bogens des magnetischen Kreises. Es wird die Kraft aufgezeichnet, bei der sich der Etalon gelöst hat. Die Prüfung wird dreimal wiederholt und der Mittelwert der Abreißkraft berechnet.

Zu Ihrer Information: 10 N = ca. 1 kg.

Als Bestätigung der Messung und als Garantie der gemessenen Werte stellen wir für jedes Stück Magnetseparator ein Original-Messprotokoll aus, das Bestandteil der Lieferung ist und genau für Ihren konkreten Einlaufmagneten ausgestellt wird (im Protokoll geben wir die Lager- und Seriennummer an).

Arbeitstemperatur:

von -20 °C bis +80 °C (von -4 °F bis +176 °F)

Der Einlaufmagnet ist mit Magneten mit einer Temperaturbeständigkeit von 80 °C bestückt. Er kann daher bis zu dieser maximalen Arbeitstemperatur eingesetzt werden. Wir weisen darauf hin, dass sich in diesem Fall die gesamte Konstruktion des Einlaufmagneten auf eine so hohe Temperatur aufheizt. In diesem Fall ist es nicht möglich, den Einlaufmagneten mit gewöhnlichen Arbeitshandschuhen zu handhaben, sondern es müssen hitzebeständige Handschuhe verwendet werden.

Eine Überschreitung der Betriebstemperatur ist in bestimmten Fällen möglich, es ist jedoch wichtig zu bedenken, dass dies zu einer Beeinträchtigung der Funktion des Geräts oder zu einer Verkürzung seiner Lebensdauer führen kann. In einem solchen Fall ist eine Rücksprache mit dem Hersteller erforderlich, um festzulegen, in welchem Umfang das Gerät höheren Temperaturen ausgesetzt werden kann, ohne beschädigt zu werden und bei gleichzeitigem Erhalt eines sicheren Betriebs.

HINWEIS:

Die resultierende Abreißkraft und magnetische Induktion hängt von vielen Faktoren ab – z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem Magnetkreis, der Dicke der Messsonde, von Verschmutzungen der Oberflächen, der Oberflächenbeschaffenheit des Etalons usw. Die angegebenen Werte für Abreißkraft und magnetische Induktion wurden unter idealen, durch die Prüfbedingungen vorgegebenen Bedingungen gemessen. Diese Werte können sich jedoch je nach Art der Einsatzumgebung ändern, da z. B. Betriebsbedingungen und anschließender Verschleiß die Effizienz des Produkts und die Messergebnisse beeinflussen können. Die angegebenen Werte sind daher als Richtwerte zu verstehen, und etwaige Abweichungen davon können nicht als Mangel betrachtet werden. Um die genaue magnetische Induktion und Abreißkraft im konkreten Fall zu bestimmen, ist eine eigene Messung erforderlich. Sollten die ermittelten Abreißkräfte für Sie nicht ausreichend sein, weil sie nicht den angegebenen Werten entsprechen, können Sie die garantierte Möglichkeit der Rückgabe der Ware innerhalb von 30 Tagen unter den in den Geschäftsbedingungen genannten Voraussetzungen nutzen und einen anderen Typ Magnetseparator erwerben. Diese 30 Tage dienen ausdrücklich zum Ausprobieren der Ware; nach Ablauf dieser Frist kann der Verkäufer die Rücknahme der Ware ablehnen.
