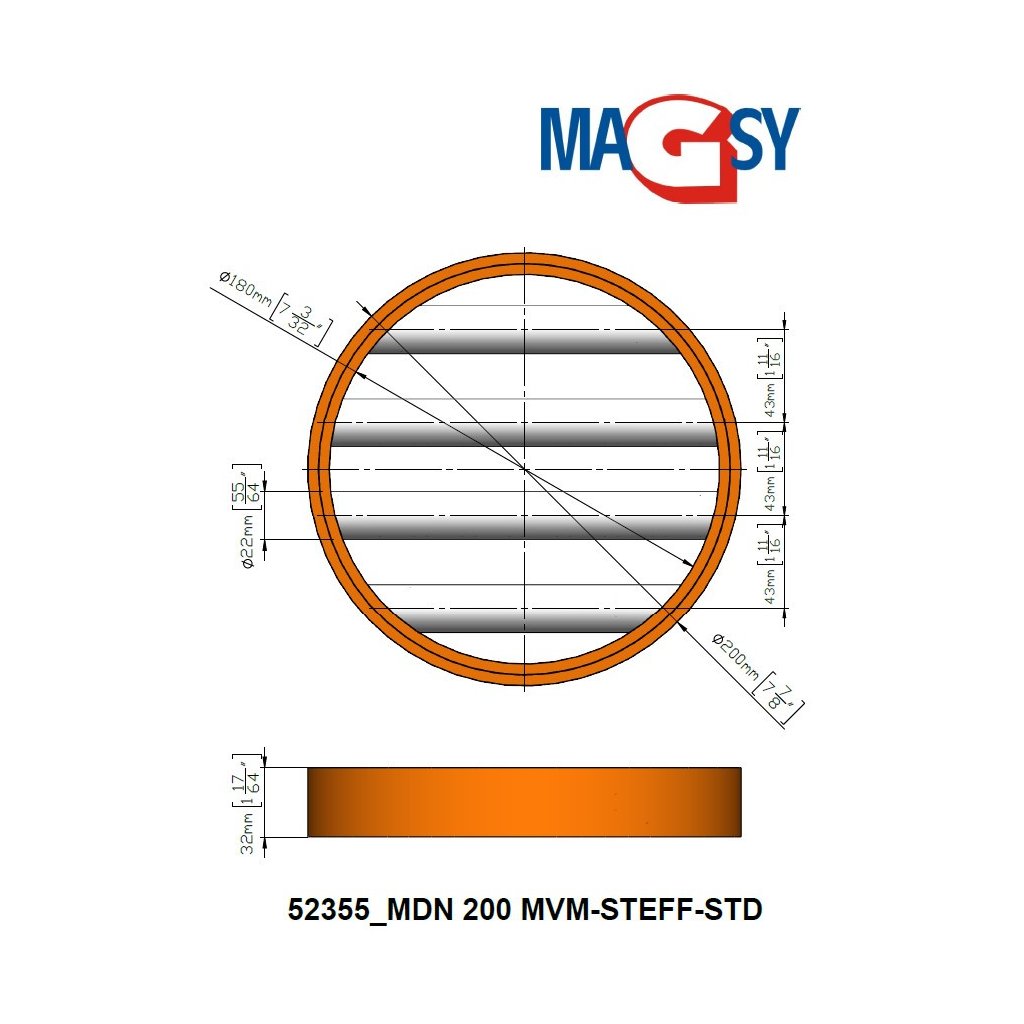

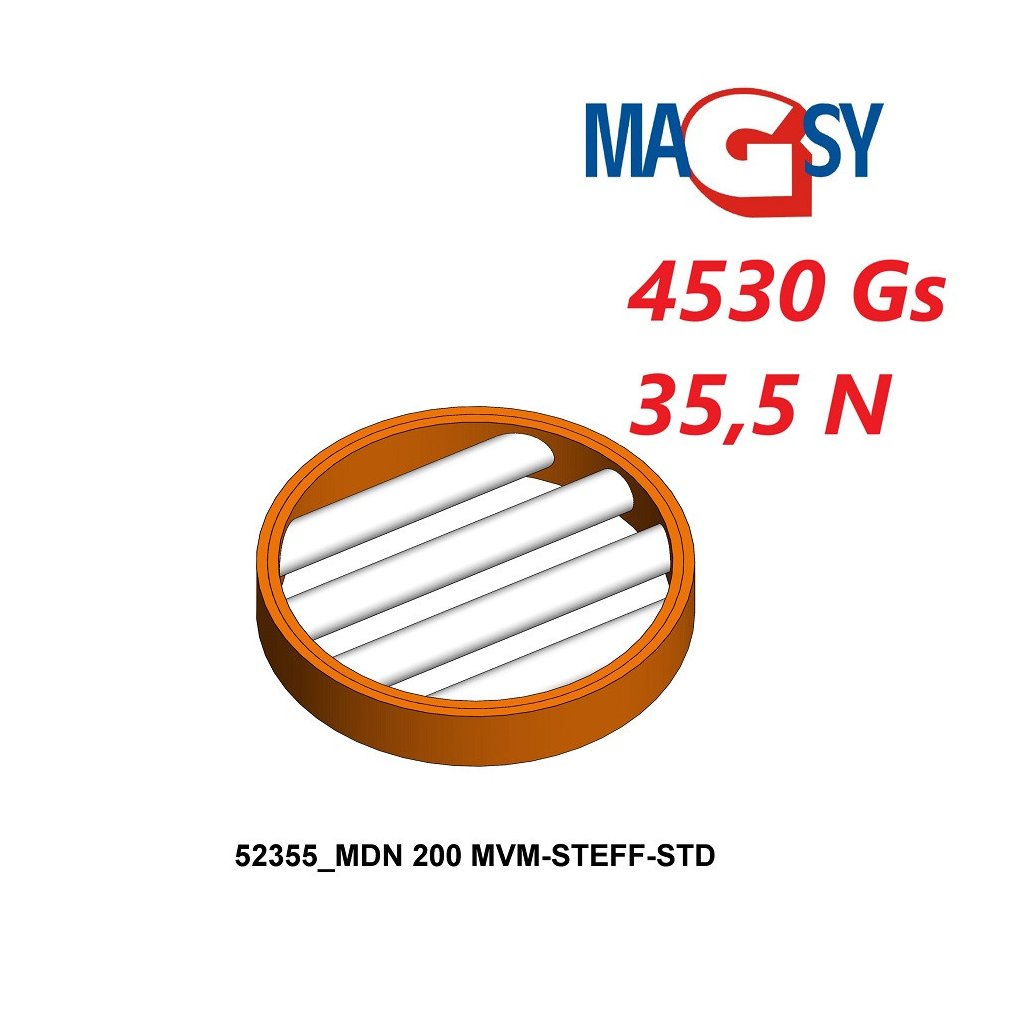

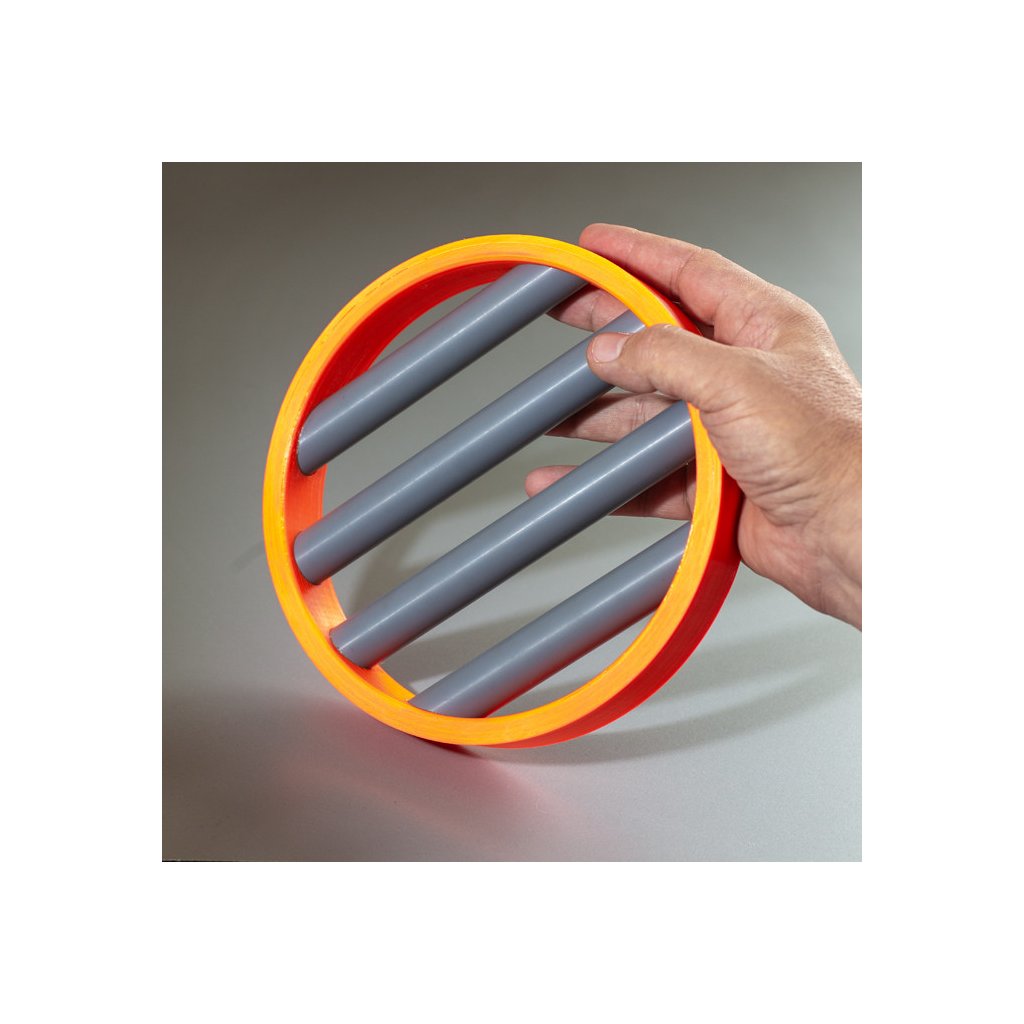

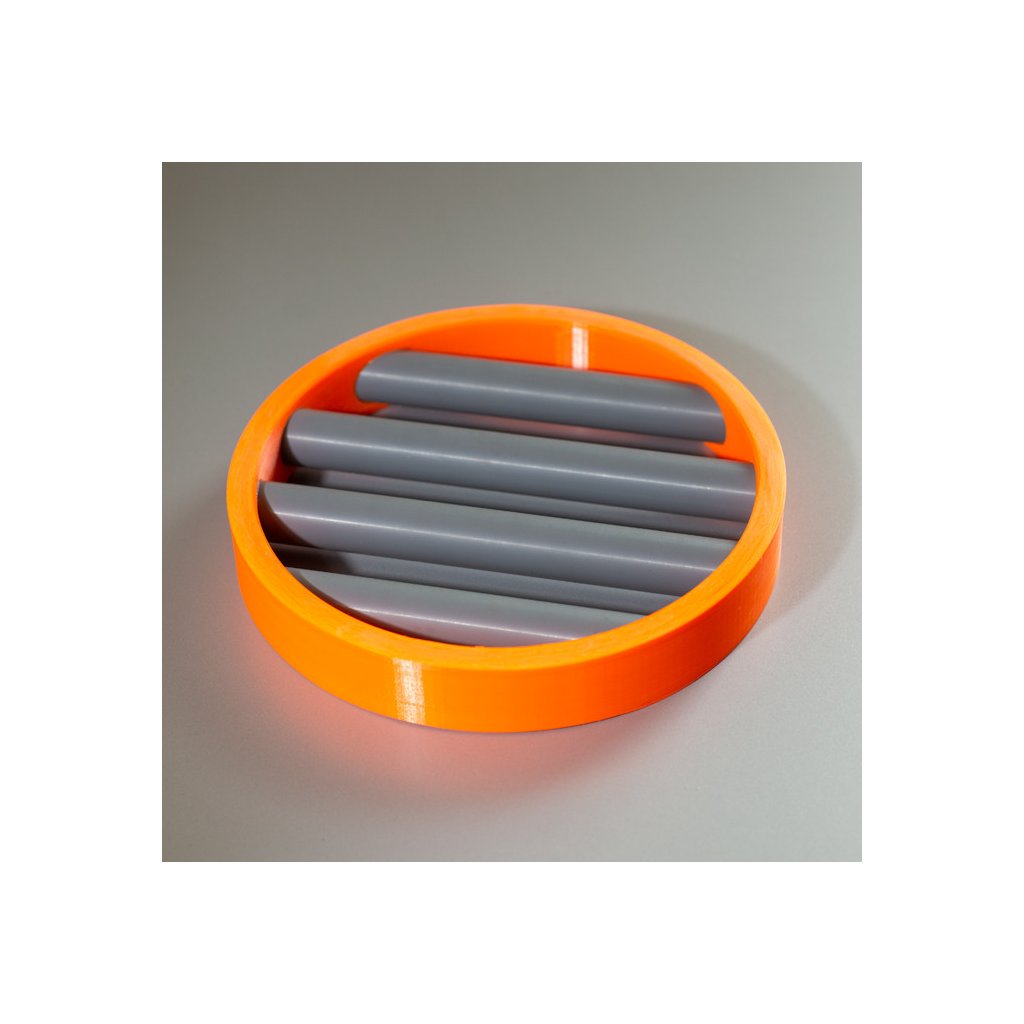

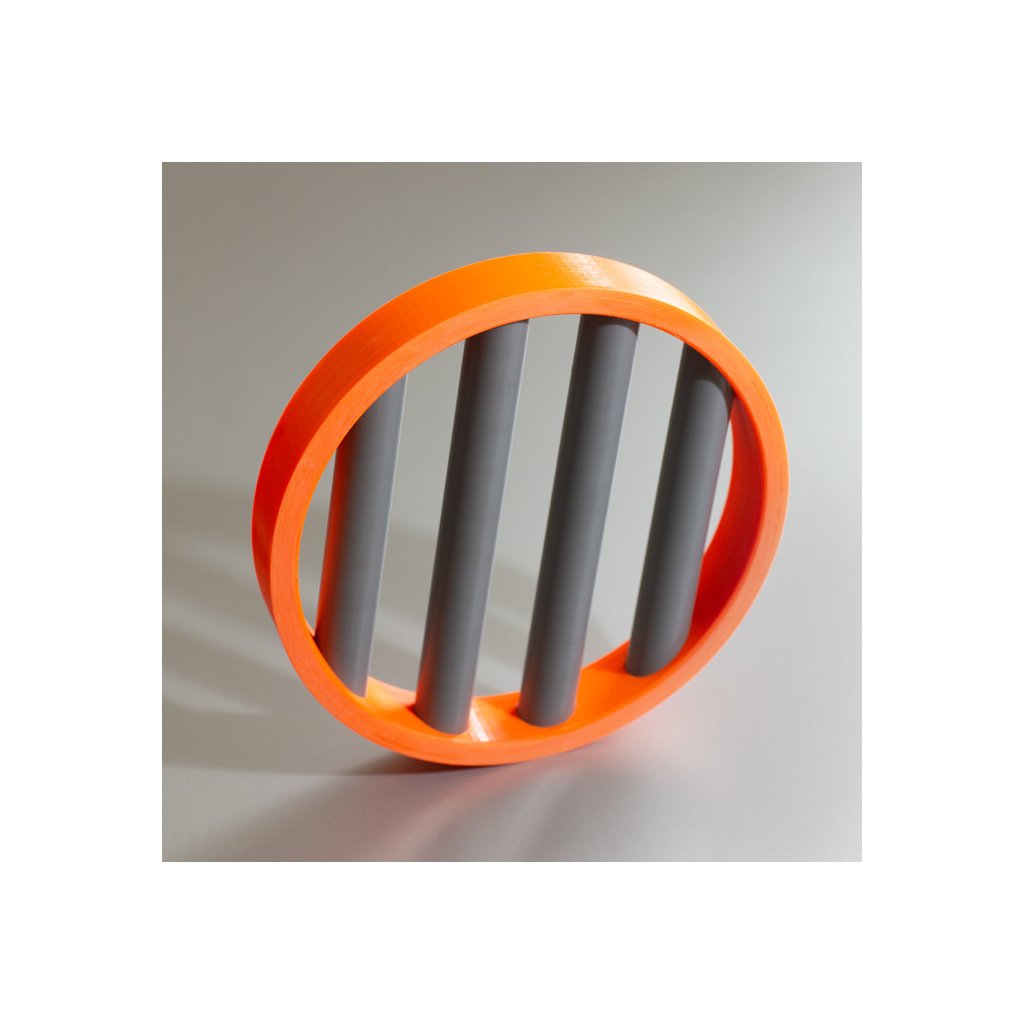

Der Trichtermagnet für Spritzgießmaschinen in der Ausführung PLASTIC ist mit 4 Magnetrohren mit einem Durchmesser von 22 mm ausgestattet, die mit Neodym-Magneten mit einer Abreißkraft von 35,5 N pro Rohr bestückt sind. Der Gesamtdurchmesser dieses Magnetabscheiders beträgt 200 mm und er ist bis 70 °C temperaturbeständig (es wird empfohlen, diese Temperatur nicht zu überschreiten, um eine schrittweise Entmagnetisierung zu vermeiden). Das Gesamtgewicht des Abscheiders beträgt 1,4 kg.
PRÜFMETHODE
Vorgehensweise bei der Messung der magnetischen Induktion
Die Messung wird mit einem Standard-Gaussmeter an der Stelle mit der konstruktiv höchsten magnetischen Induktion durchgeführt – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Die Prüfung wird 3x jeweils an einer anderen Stelle des magnetischen Kreises wiederholt und der durchschnittliche Wert der magnetischen Induktion berechnet.
Vorgehensweise bei der Messung der Abreißkraft
Wir messen mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung erfolgt an der Stelle mit der konstruktiv höchsten Abreißkraft – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Es wird die Kraft aufgezeichnet, bei der es zum Ablösen des Etalons kommt. Die Prüfung wird 3x wiederholt und die durchschnittliche Abreißkraft berechnet.
Zu Ihrer Information: 10 N = ca. 1 kg.
Die resultierende Abreißkraft hängt von vielen Faktoren ab – z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem magnetischem Kreis, der Oberflächenbeschaffenheit des Etalons usw.
HINWEIS: Die angegebenen Werte der Abreißkraft einiger Produkte wurden unter idealen Bedingungen der Prüfumgebung gemessen. Diese Werte können sich jedoch je nach konkreter Umgebung ändern, wenn z. B. Betriebsbedingungen und nachfolgender Verschleiß die Effizienz des Produktes beeinflussen. Die Messung wurde jedoch nicht bei allen Produkten durchgeführt; in solchen Fällen handelt es sich lediglich um eine Schätzung oder eine interne Hilfsberechnung des Verkäufers. Die angegebenen Werte sind daher als Richtwerte zu verstehen, und jegliche Abweichungen davon können nicht als Mangel im Sinne der Bestimmungen der §§ 2095 und 2161 Abs. 1 Buchst. a) des tschechischen Bürgerlichen Gesetzbuches bewertet werden. Um die genaue Abreißkraft im konkreten Anwendungsfall zu bestimmen, ist eine eigene Messung erforderlich. Sollten die ermittelten Werte der Abreißkraft für Sie nicht ausreichend sein, da sie den angegebenen Werten nicht entsprechen, können Sie von der garantierten Möglichkeit der Rückgabe der Ware innerhalb von 30 Tagen unter den hier aufgeführten Bedingungen Gebrauch machen: https://e-shop.magsy.cz/vraceni-zbozi/ und einen stärkeren Magneten erwerben. Diese 30 Tage dienen genau zum Ausprobieren der Ware; nach Ablauf dieser Frist kann der Verkäufer die Rücknahme der Ware ablehnen.
Zusätzliche Parameter
| Kategorie: | Trichtermagnet |
|---|---|
| EAN: | 8595134012460 |
| Durchschnitt: | DN 200 |
| Gewicht (g): | 1400 |
| Gesamtgewicht: | 1,4 kg |
| Magnetische Kraft auf das Rohr: | 4.530 Gs |
| Magnetische Kraft in einem Abstand von 1 mm: | 3.190 Gs |
| Magnetische Kraft in der Entfernung. 5 mm: | 1.390 Gs |
| Material: | PET-Gehäuse, ABS-Schlauch |
| Losbrechkraft auf das Rohr: | 35,5 N |
| Anzahl von Magnetstäben: | 4 |
| Ausführung: | PLASTIC |
| Durchmesser des Magnetstabs: | 22 mm |
| STATUS DES PRODUKTS: | Neu |
| Temperaturbeständigkeit des Magneten: | 70 °C |
| Magnet Typ: | Neodym (NdFeB) |
| Geeignet für die Lebensmittelindustrie: | NEIN |
