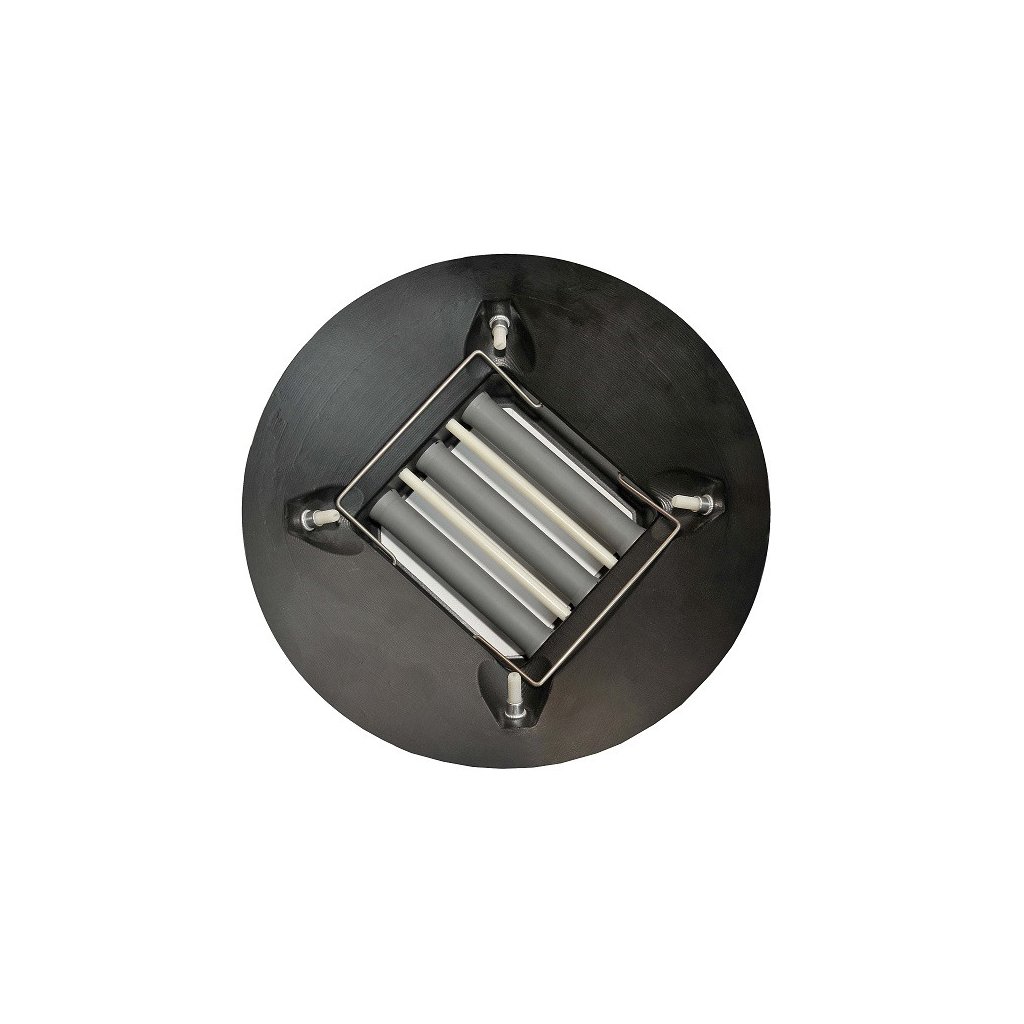

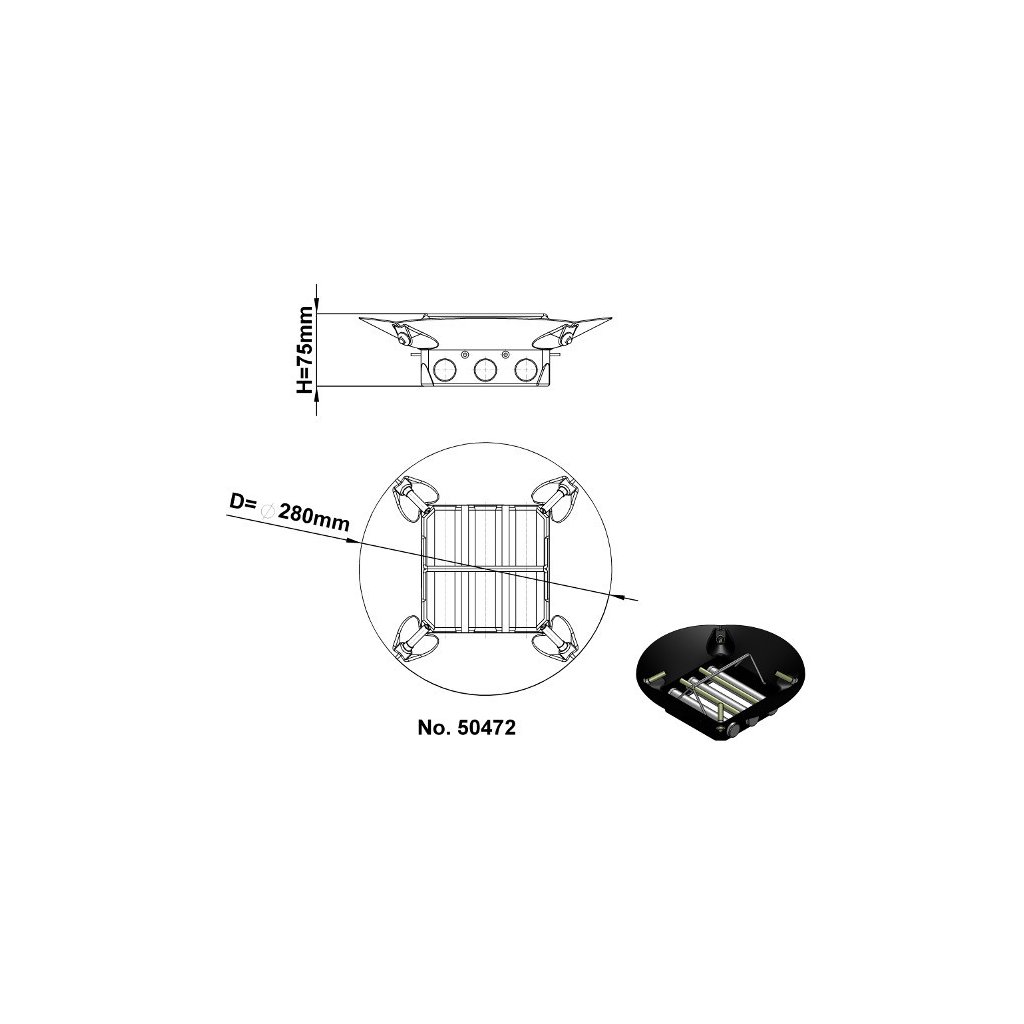

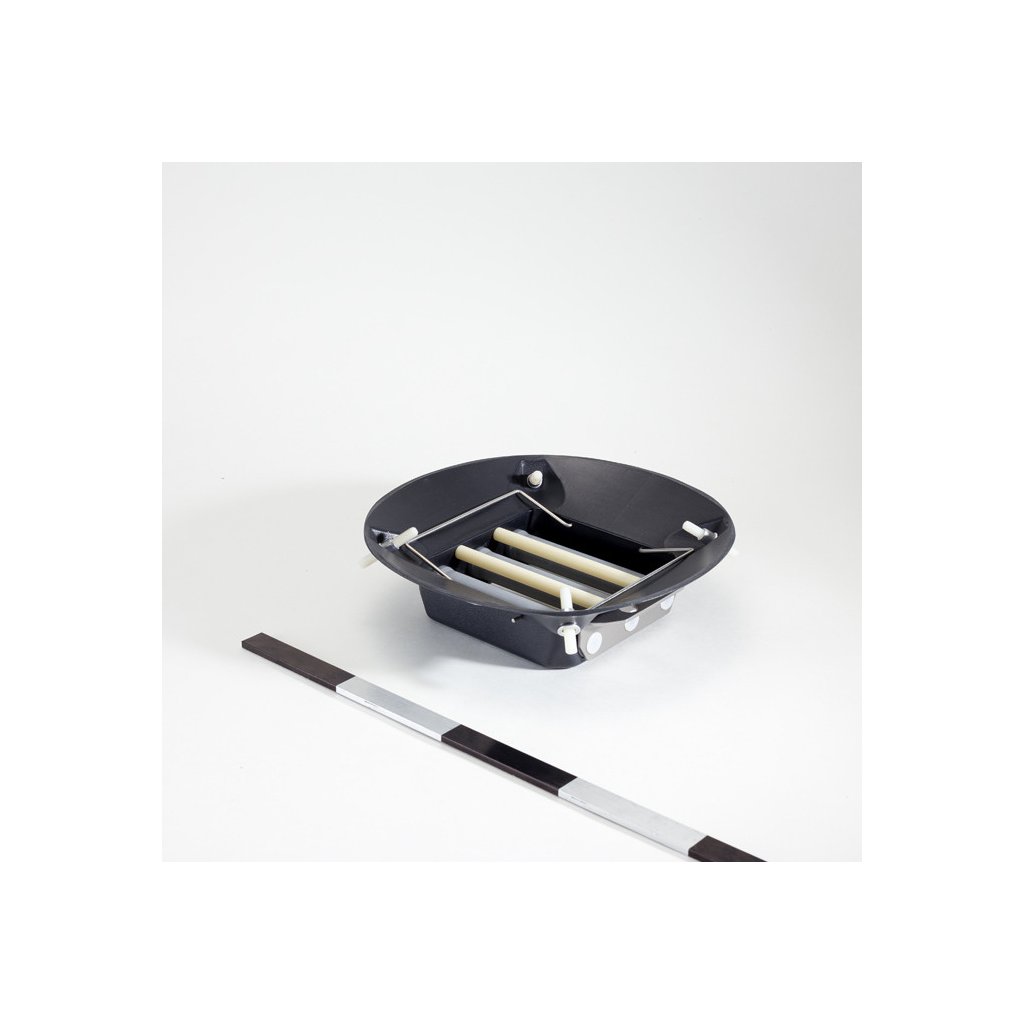

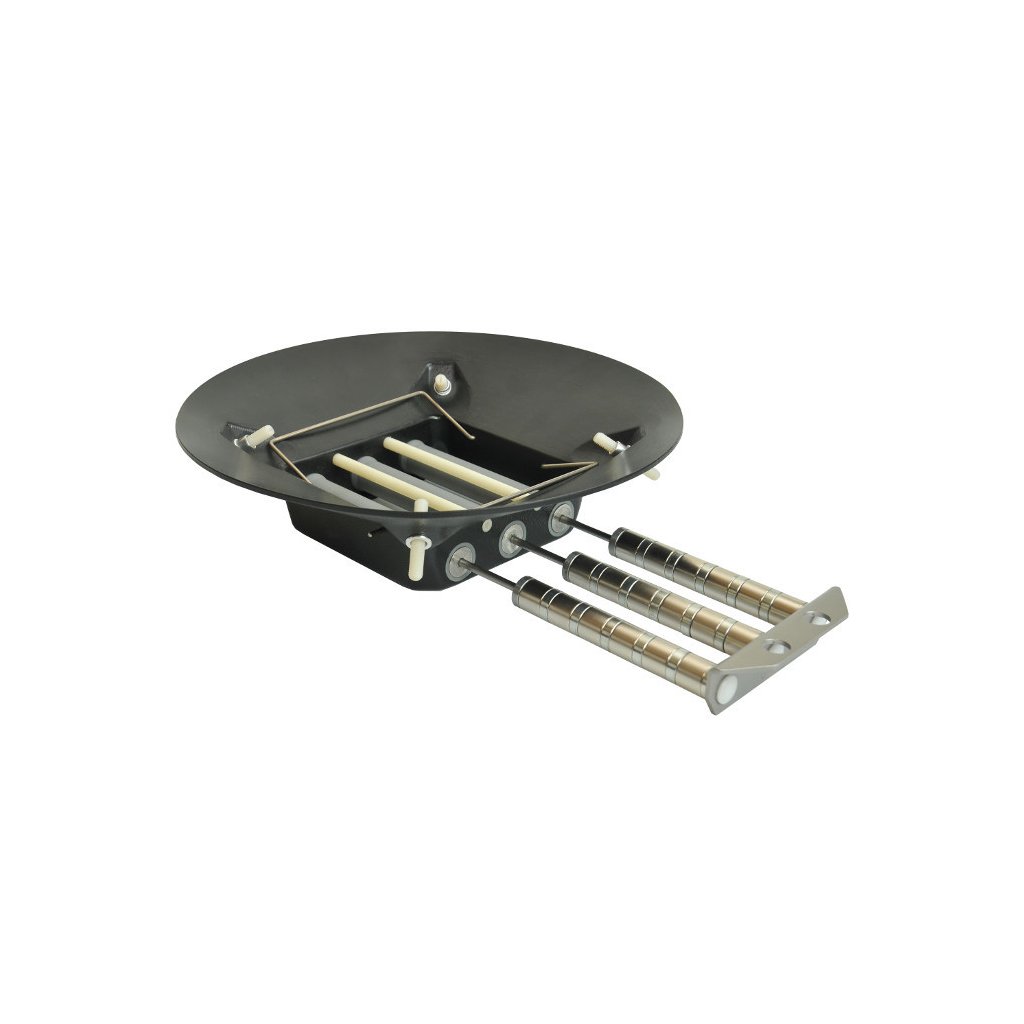

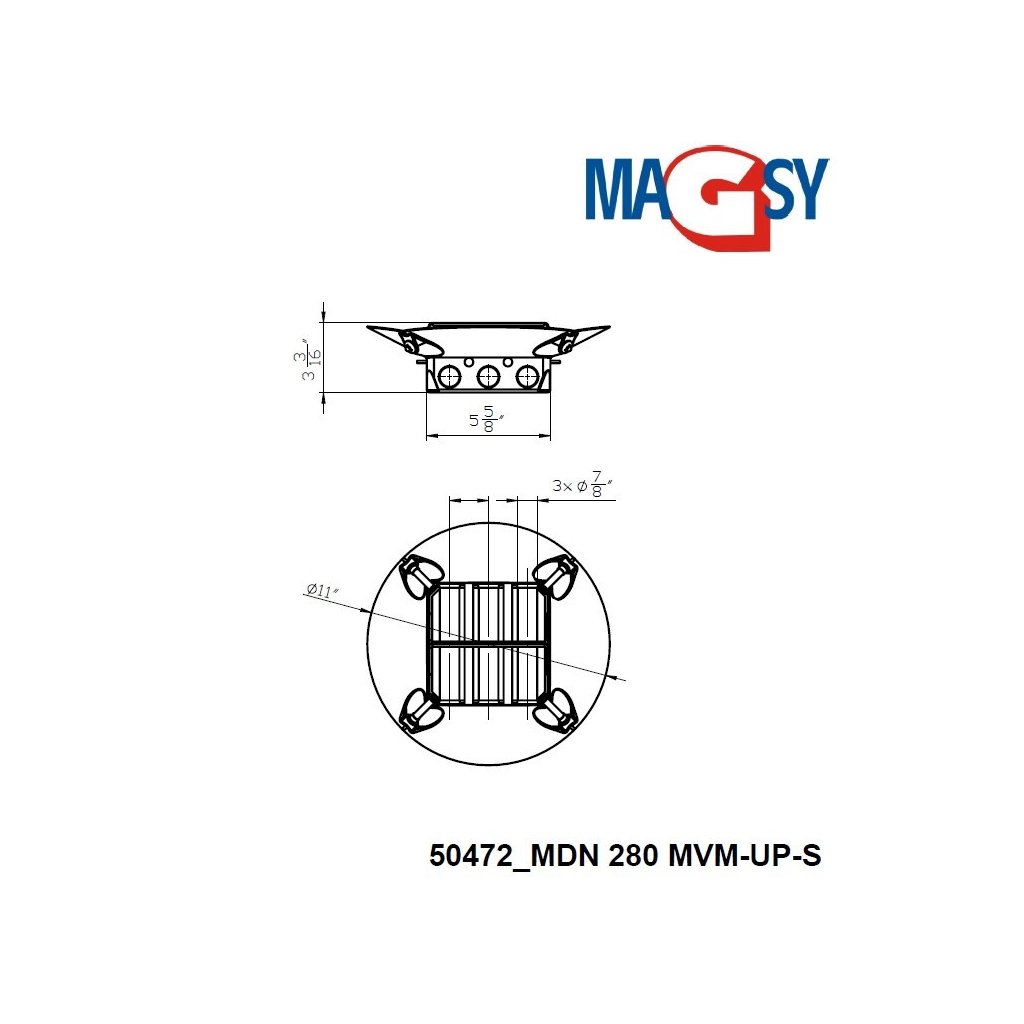

Modell S (45 °C, 3.900 Gs, 36 N)

Der Magnetrost (Trichtermagnet) ist ausschließlich für den industriellen Einsatz in der Kunststoffindustrie in Einfülltrichtern von Spritzgießmaschinen bestimmt. Er gewährleistet eine perfekte Reinigung Ihrer Granulate, Regranulate oder Mahlgüter von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt und eisenhaltige Legierungen, nicht jedoch paramagnetische, sehr schwach magnetische Materialien).

Für eine einwandfreie Funktion müssen die zu reinigenden Materialien folgende Eigenschaften aufweisen:

• homogen sein,
• trocken und gut rieselfähig sein, damit es nicht zu einer Verstopfung des Magnetrostes kommt, siehe weiter unten.

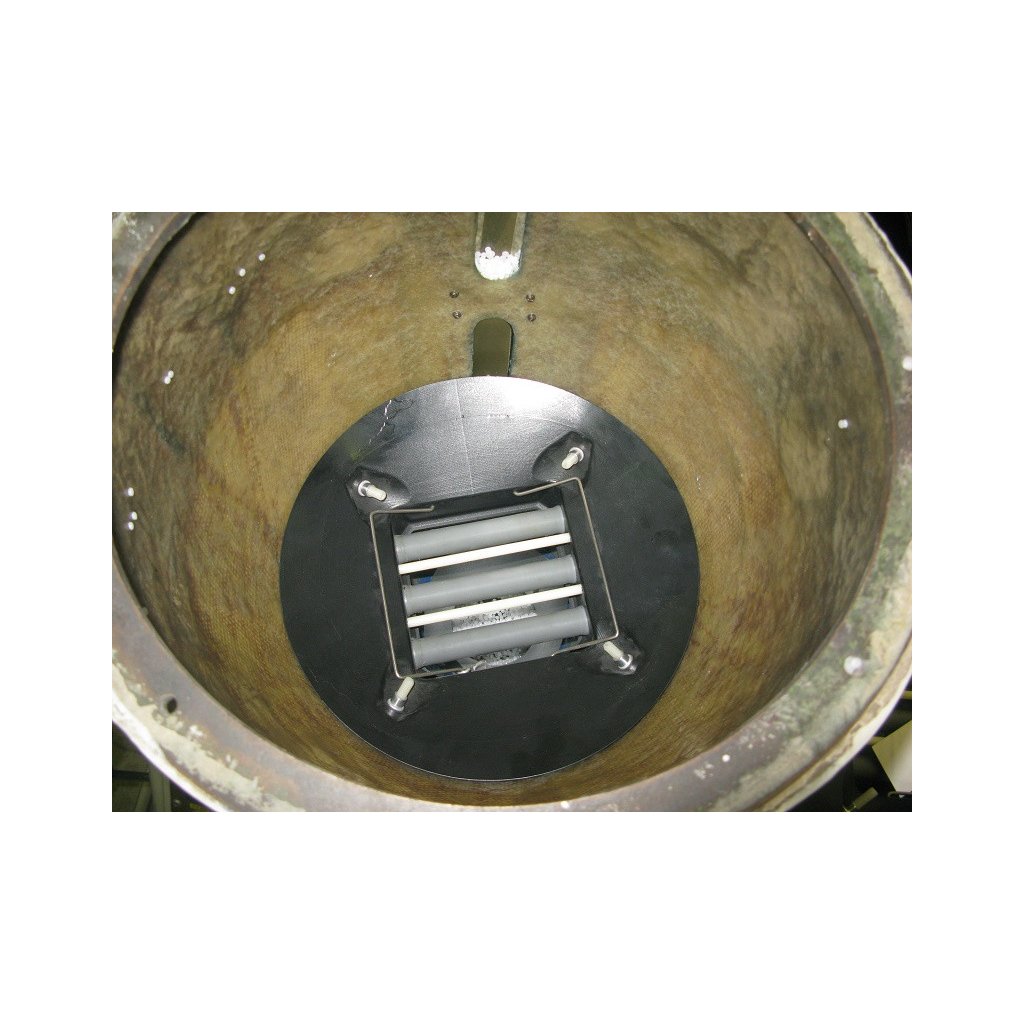

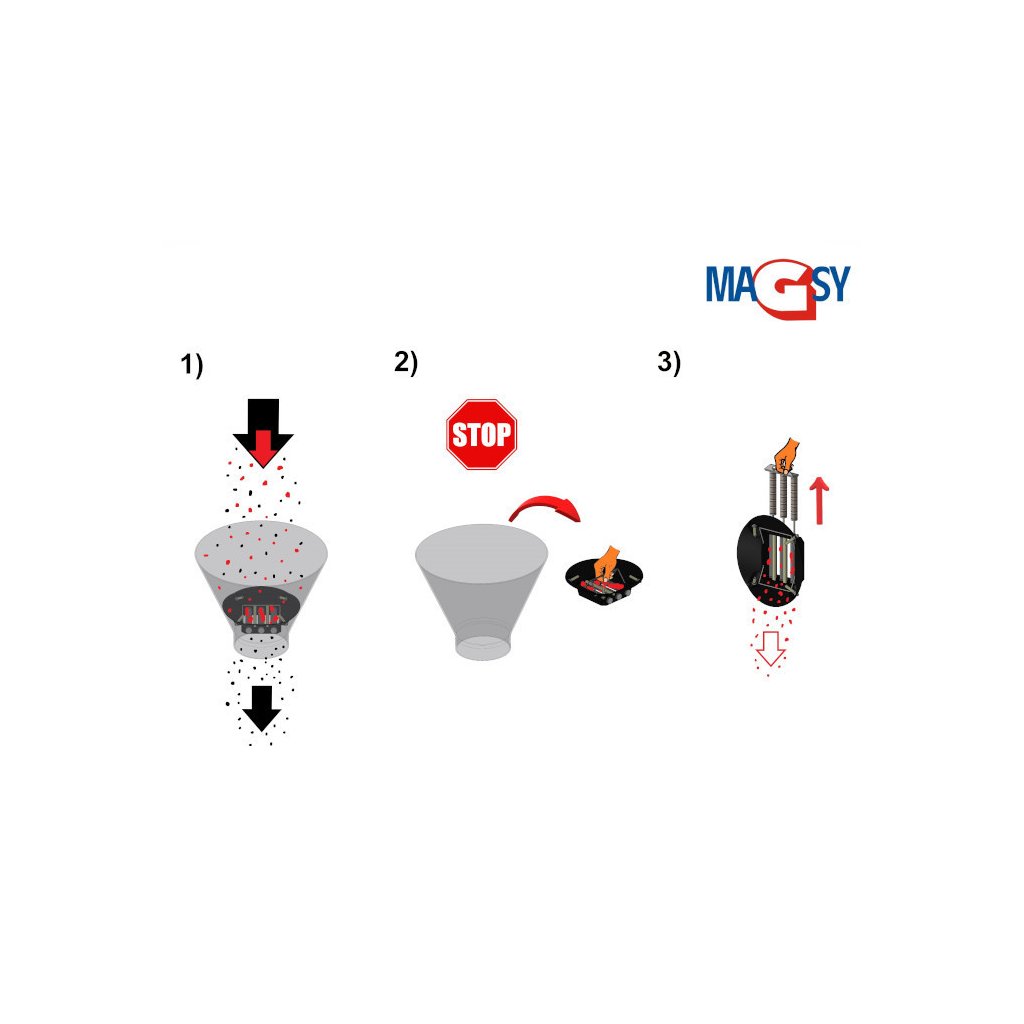

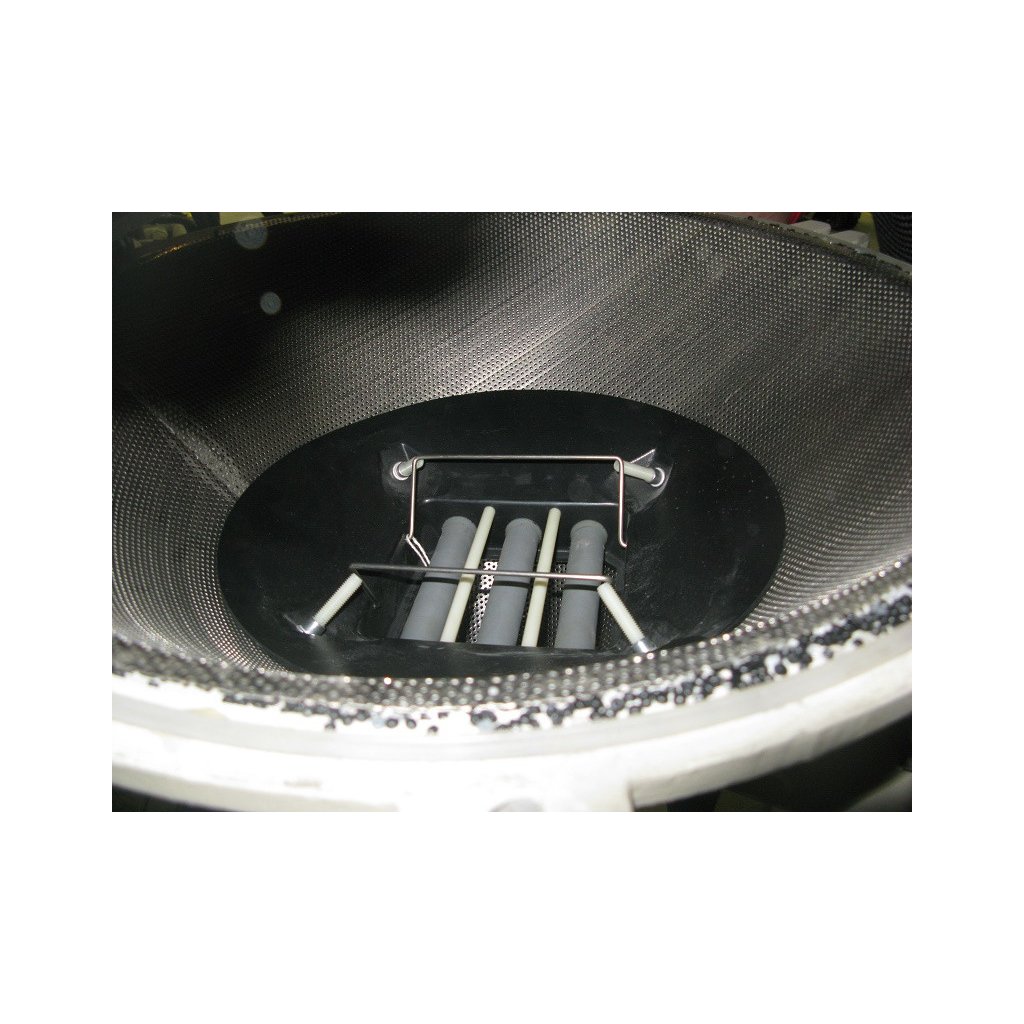

Der Magnetrost ist ausschließlich für den Einsatz in diskontinuierlichen Betriebsabläufen geeignet (während der manuellen Reinigung des Magnetrostes muss der Strom des zu reinigenden Materials unterbrochen werden). Er wird nur in Einfülltrichtern über Spritzgießmaschinen installiert, die Rohre müssen waagerecht liegen (falls eine vertikale Installation nicht möglich ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur Auswahl eines anderen Magnetrostes (Magnetabscheiders) bzw. zur Bestätigung seiner Eignung).

Der Magnetrost wird zum Schutz der Technologie (Spritzgießmaschinen) eingesetzt, damit sich metallische ferromagnetische Verunreinigungen nicht in die Einspritzdüsen einschleichen und es nicht zu deren Verstopfung oder Beschädigung kommt. Er kann auch zur Reinigung der Mischung auf einen möglichst hohen Reinheitsgrad verwendet werden, indem der Rost am Ende des Produktionsprozesses unmittelbar vor dem Verpacken bzw. Versand eingebaut wird (Einbau ausschließlich in konische Einfülltrichter und Einsatz nur für Kunststoffgranulate, Regranulate und Mahlgüter), damit es während weiterer Arbeitsschritte im Werk zu keiner erneuten Kontamination mit metallischem ferromagnetischem Material mehr kommt. In diesem Fall wird davon ausgegangen, dass das gereinigte Material umgehend in verschließbare Verpackungen oder andere verschließbare Behälter abgefüllt wird. Dank des optimal ausgelegten magnetischen Kreises und des Durchfall-Labyrinths kommt es zu einem hohen Abscheidegrad ferromagnetischer Verunreinigungen (lesen Sie bitte weiter unten die detaillierte Beschreibung, welche ferromagnetischen Metallverunreinigungen dieser Magnetrost erfassen kann).

Die Körnung (Fraktion, Größe) des zu reinigenden Materials darf maximal bis zu einem Durchmesser von 3 mm (3x3x3 mm) betragen, von regelmäßiger Form sein; das Material muss gut rieselfähig, trocken, nicht klebrig und ohne Klumpen sein, damit es nicht zu einer Überfüllung (Verstopfung) des Magnetrostes kommt. Unter gut rieselfähigem Material verstehen wir in dieser Beschreibung ein Material, das beim freien Rieseln keine Neigung zur Brückenbildung hat (sich nicht zu zusammenhängenden Blöcken verbindet), sich nicht selbständig zurückhält und damit den freien Durchfluss über den Magnetrost verhindert. Materialien, die wir empfehlen und die nach unserer fachlichen Meinung und Erfahrung für das Überschütten (Reinigen) über diesen Magnetrost geeignet sind, führen wir unten auf (wir weisen auf die oben genannte maximal zulässige Fraktion/Körnung hin). Falls Sie das Material, aus dem Sie metallische ferromagnetische Verunreinigungen separieren möchten (das zu reinigende Material), in der nachfolgenden Liste nicht finden, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur genaueren Spezifizierung und ggf. zur Empfehlung eines anderen Magnetabscheiders/Magnetrostes oder zur Bestätigung, dass dieser Typ auch für die magnetische Separation aus Ihrem Material geeignet ist.

Liste geeigneter Materialien für die magnetische Separation mit Hilfe eines Magnetrostes:

– jedes beliebige Kunststoffgranulat, Regranulat oder Kunststoffmahlgut (bei Mahlgut weisen wir auf die Möglichkeit hin, dass nach dem Zerkleinern Restfasern vorhanden sein können, wodurch es zu einer Verstopfung des Magnetrostes kommen kann)

Falls Ihre Kunststoffmaterialien mit Glasfasern verstärkt sind, weisen wir auf die Möglichkeit erhöhter Abrasion hin. Es kann zum Durchscheuern der Kunststoff-Schutzrohre kommen.

Wir betonen nochmals, dass die Materialien trocken, gut rieselfähig (dürfen keine Neigung zur Brückenbildung haben) und nicht abrasiv sein müssen, bei einer maximal gleichmäßigen Korngröße bis zu einem Durchmesser von 3 mm (3x3x3 mm). Die Durchsatzkapazität hängt von der Art des Materials ab, aus dem Sie ferromagnetische Verunreinigungen separieren möchten (Granulat, Regranulat, Mahlgut); sie kann nicht eindeutig festgelegt werden und unterscheidet sich je nach Materialtyp. Wenn Sie bezüglich der Durchlässigkeit bzw. Durchsatzkapazität nicht sicher sind, verwenden Sie diesen Magnetrost nicht, kontaktieren Sie unsere Vertriebs- und Technikabteilung für eine Empfehlung eines anderen Typs Magnetabscheider bzw. zur Bestätigung der Eignung dieses Typs.

Wir weisen darauf hin, dass die Wandstärke der Schutzrohre sehr gering ist, um eine hohe magnetische Induktion (magnetische Kraft) und Abreißkraft an ihrer Oberfläche zu erzielen. Bitte berücksichtigen Sie daher auch die Höhe, aus der das Material auf den Magnetrost aufgegeben wird (Fallhöhe). Die Höhe, aus der das Material auf den Magnetrost fällt, darf 0,3 m nicht überschreiten. Dies ist allerdings für jeden Materialtyp individuell. Es lässt sich nicht exakt festlegen und vorschreiben, aus welcher Höhe welches Material aufgegeben werden darf. Bei Aufgabe aus großer Höhe kann es zum Durchschlagen der Schutzrohre und zu einer Beschädigung des gesamten Produkts kommen. Falls die Fallhöhe, aus der Ihr Material auf den Magnetrost aufgegeben wird, größer als 0,3 m ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Typ Magnetabscheider/Magnetrost zu empfehlen oder die Verwendung dieses Typs abzustimmen.

Dieser Magnetrost erfasst (separiert) metallische ferromagnetische Partikel von einer Größe ab 1 µm und kleiner (charakteristisch ferromagnetischer, nicht messbarer magnetischer Staub) bis zu einer Größe von ca. 3 mm (3x3x3 mm), was die maximale Fraktion (Größe) des Materials ist, die auf den Magnetrost fallen und über ihn gefördert werden darf. In Ausnahmefällen kann der Magnetrost auch größere metallische Gegenstände bis zu einer Größe von ca. 5 mm (5x5x5 mm) erfassen. Es wird jedoch ein sporadisches Auftreten dieser Verunreinigungen von maximal 1 % der gesamten stündlichen Durchsatzkapazität des Materials vorausgesetzt (es wird von einer regelmäßigen Reinigung des Magnetrostes von ferromagnetischen Verunreinigungen ausgegangen; damit ist nicht gemeint, dass das gesamte 1 % der größeren ferromagnetischen Verunreinigungen während der gesamten Zeit des stündlichen Materialdurchsatzes auf dem Magnetrost verbleiben darf). Der Gehalt dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Ist das Vorkommen dieser größeren ferromagnetischen Verunreinigungen in Ihrem Material höher, verwenden Sie diesen Magnetrost nicht und wenden Sie sich an unsere Vertriebs- und Technikabteilung, um fachliche Beratung zu erhalten.

Auf den Magnetrost dürfen keine größeren Gegenstände als angegeben fallen (max. Durchmesser 3 mm, 3x3x3 mm), ausgenommen die oben beschriebenen ferromagnetischen Verunreinigungen in sporadischer Menge. Wenn Sie das Vorhandensein auch größerer ferromagnetischer oder anderer Verunreinigungen bzw. Beimengungen befürchten, muss ein Sieb mit einer maximalen Maschenweite von 5 mm vorgeschaltet werden, damit diese größeren, unerwünschten Gegenstände bereits vor dem Eintritt auf den Magnetrost abgeschieden werden (nach der Installation des Siebes ist eine mögliche Reduzierung der Durchsatzkapazität des Magnetrostes zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Magnetrostes. Wir weisen auch darauf hin, dass Ihr Material eine große Menge feiner Metallverunreinigungen enthalten kann (sehr feiner metallischer Magnetstaub mit einer Größe von weniger als 1 µm), der die Magnetrohre gewissermaßen „ummanteln“ und den Magnetrost unpassierbar machen kann (feine magnetische Partikel lagern sich an und reißen weiteres Material mit sich, wodurch das gesamte System überfüllt wird). Gleichzeitig kommt es zu einer erheblichen Verringerung der magnetischen Kraft/Wirkung des Magnetrostes. Wenn sich die Magnetrohre unmittelbar nach dem Start des Materialflusses über den Magnetrost vollständig mit Eisenstaub bedecken und „verstecken“, stellt dies keinen Mangel des Magnetrostes dar; vielmehr ist es notwendig, die magnetische Separation durch einen weiteren Magnetabscheider/Magnetrost zu verstärken oder den Magnetrost häufiger zu reinigen – Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.

Wenn Sie nicht sicherstellen können:

– das Nichtvorhandensein größerer Partikel in Ihrem Material als Durchmesser 3 mm (3x3x3 mm)

– einen Anteil von weniger als 1 % größerer ferromagnetischer Partikel (bis 5 mm) in der stündlichen Kapazität

– ein minimales Vorkommen von feinem Metallstaub in Ihrem Material

verwenden Sie diesen Magnetrost nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung zur Empfehlung eines anderen Typs Magnetabscheider bzw. zur Bestätigung der Verwendung dieses Typs.

Der Magnetrost ist so konstruiert, dass er möglichst viele metallische ferromagnetische Verunreinigungen erfasst. Alles hängt jedoch von der Menge dieser ferromagnetischen Verunreinigungen ab, die in Ihrem Material vorkommen. Es ist nicht möglich, das vollständige Abscheiden aller ferromagnetischen Verunreinigungen verbindlich zu garantieren. Die konkrete Technologie und die Durchsatzkapazitäten müssen stets im Einzelfall bewertet werden. Falls erforderlich, sind weitere Arten der magnetischen Separation/Magnetroste vorzuschalten oder zu ergänzen. Verlassen Sie sich bitte nicht ausschließlich auf diesen einen Magnetrost. Wenn Sie sich nicht sicher sind, verwenden Sie diesen Typ Magnetrost nicht und wenden Sie sich jederzeit an unsere Fachleute im Bereich der magnetischen Separation.

Den Magnetrost verwenden Sie nicht zur Separation von nichtrostendem Stahl (allgemein als Edelstahl bezeichnet), auch dann nicht, wenn dieser als magnetisch/paramagnetisch erscheint (z. B. nach dem Durchgang durch verschiedene Zerkleinerer oder andere Formen der Verformung; ebenso können solche paramagnetischen Edelstähle zur Herstellung verschiedener Siebe verwendet werden).

Der Magnetrost ist nicht bestimmt für die magnetische Separation von Nichteisenmetallen sowie nicht für die magnetische Abscheidung von Bauteilen oder deren Teilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffteile mit eingepressten Metallresten). In einem solchen Fall verwenden Sie diesen Magnetrost nicht und wenden Sie sich an unsere Fachleute im Bereich der magnetischen Separation, die Ihnen empfehlen, welchen anderen Magnetabscheider Sie einsetzen bzw. um welchen Typ Sie Ihre Separationslinie ergänzen sollten.

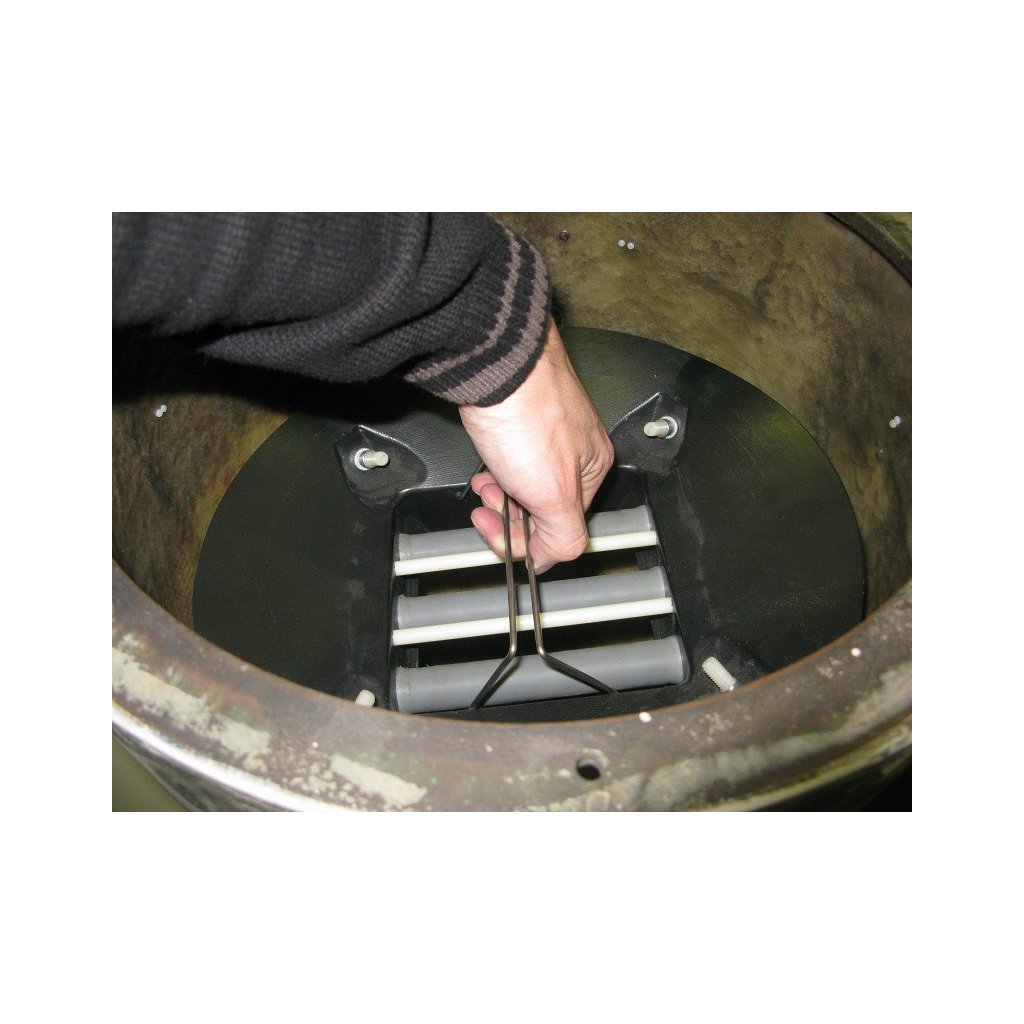

Wir weisen darauf hin, dass während der Reinigung des Magnetrostes weder Hochdruckwasser eingesetzt noch magnetische Kerne eingetaucht werden dürfen. Es darf nur ein trockenes Tuch zur Reinigung oder gut getrocknete Druckluft (max. 2 bar) zum Abblasen von Resten der Metallverunreinigungen und des separierten Materials verwendet werden.

Seien Sie bei der Reinigung des Magnetrostes sehr vorsichtig, die magnetischen Kerne sind sehr stark, und bei Anhaften an metallische Gegenstände kann es zu Quetschungen und Verletzungen durch schlagartiges Zusammenziehen kommen. Legen Sie den Magnet nicht auf magnetische Unterlagen (Tische, Werkbänke, Treppen, Böden…).

Dieser Magnetrost ist nicht für den Einsatz in Umgebungen bestimmt, die als explosionsgefährdete Bereiche (ATEX) klassifiziert sind. Er ist außerdem nicht für den direkten Kontakt mit Lebensmitteln vorgesehen.

Der Magnetrost dient ausschließlich zur Verwendung im Innenbereich. Installieren Sie ihn nicht im Außenbereich.

Vorgehensweise bei der Messung der magnetischen Induktion

Die Messung wird mit einem Standard-Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle mit der konstruktiv höchsten magnetischen Induktion durchgeführt – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Die Prüfung wird 3x jeweils an einer anderen Stelle des magnetischen Kreises wiederholt und der durchschnittliche Wert der magnetischen Induktion berechnet.

Vorgehensweise bei der Messung der Abreißkraft

Wir messen mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung erfolgt an der Stelle mit der konstruktiv höchsten Abreißkraft – an den Polschuhen bzw. am tiefsten Punkt des Bogens des magnetischen Kreises. Wir erfassen die Kraft, bei der es zum Ablösen des Etalons kommt. Die Prüfung wird 3x wiederholt und die durchschnittliche Abreißkraft berechnet.

Zu Ihrer Information: 10 N = ca. 1 kg.

Als Bestätigung der Messung und als Garantie der gemessenen Werte stellen wir für jedes einzelne Stück Magnetabscheider ein originales Messprotokoll aus, das Bestandteil der Lieferung ist und speziell für Ihren konkreten Magnetrost erstellt wird (auf dem Protokoll werden Lager- und Produktionsnummer angegeben).

Arbeitstemperatur:

von -20 °C bis +45 °C (von -4 °F bis +113 °F)

Eine Überschreitung der Betriebstemperatur ist in bestimmten Fällen möglich, jedoch ist es wichtig zu bedenken, dass dies zu einer Beeinträchtigung der Funktionalität des Gerätes oder zu einer Verkürzung seiner Lebensdauer führen kann. In einem solchen Fall ist eine Rücksprache mit dem Hersteller erforderlich, um zu klären, in welchem Umfang das Gerät höheren Temperaturen ausgesetzt werden kann, ohne beschädigt zu werden und unter Erhalt eines sicheren Betriebes.

HINWEIS:

Die resultierende Abreißkraft und die magnetische Induktion hängen von vielen Faktoren ab – z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem magnetischen Kreis, der Dicke der Messsonde, der Verschmutzung der Oberflächen, der Oberflächenbeschaffenheit des Etalons usw. Die angegebenen Werte der Abreißkraft und der magnetischen Induktion wurden unter idealen Bedingungen der Prüfumgebung gemessen. Diese Werte können sich jedoch je nach konkreter Umgebung ändern, wenn z. B. Betriebsbedingungen und nachfolgender Verschleiß die Effizienz des Produkts bzw. die Messergebnisse beeinflussen. Die angegebenen Werte sind daher als Richtwerte zu betrachten, und jegliche Abweichungen davon können nicht als Mangel gewertet werden. Um die exakten Werte der magnetischen Induktion und der Abreißkraft im konkreten Fall zu ermitteln, ist eine eigene Messung erforderlich. Sollten die ermittelten Abreißkräfte für Sie nicht ausreichend sein, da sie nicht den angegebenen Werten entsprechen, können Sie von der garantierten Möglichkeit der Rückgabe der Ware innerhalb von 30 Tagen unter den in den Geschäftsbedingungen genannten Voraussetzungen Gebrauch machen und einen anderen Typ Magnetabscheider erwerben. Diese 30 Tage dienen genau zum Ausprobieren der Ware; nach Ablauf dieser Frist kann der Verkäufer die Rücknahme der Ware ablehnen.
