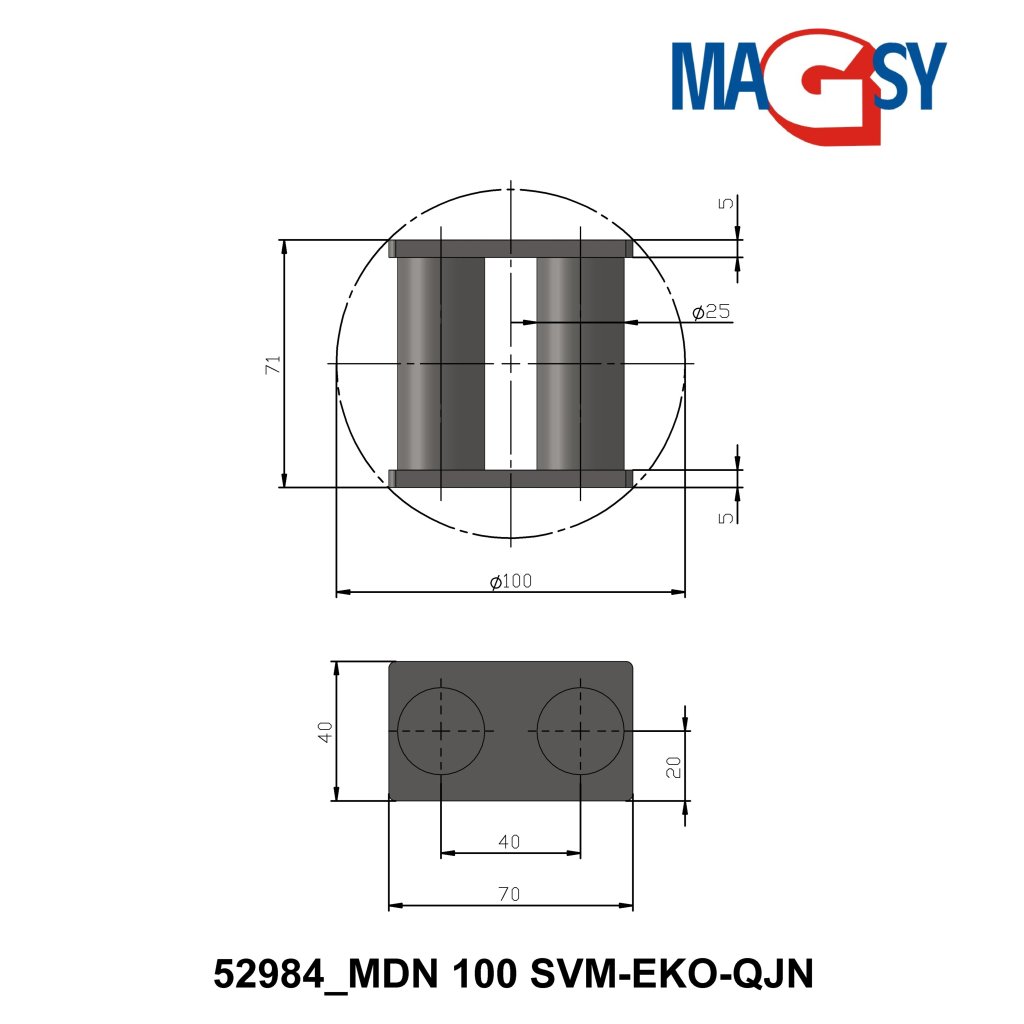

DN 100 (80 °C, 13.500 Gs, 95 N)

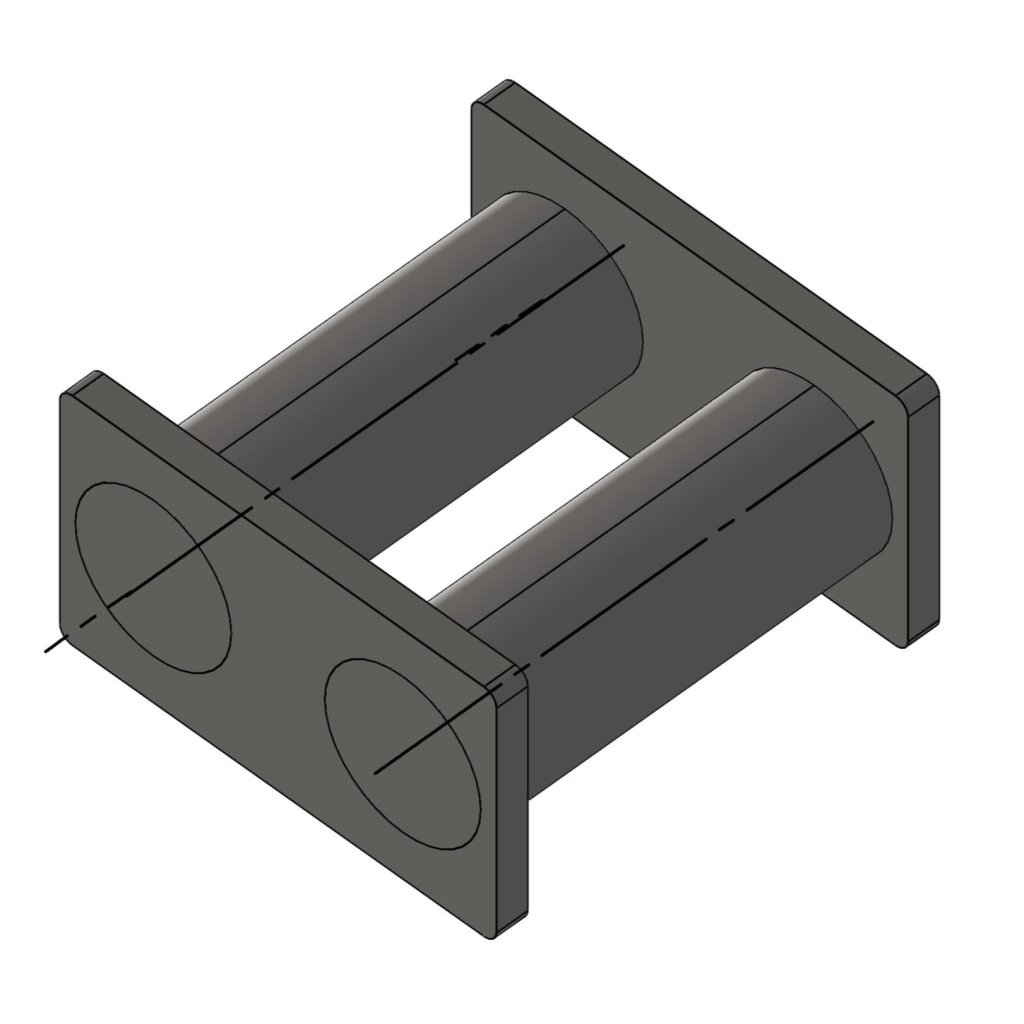

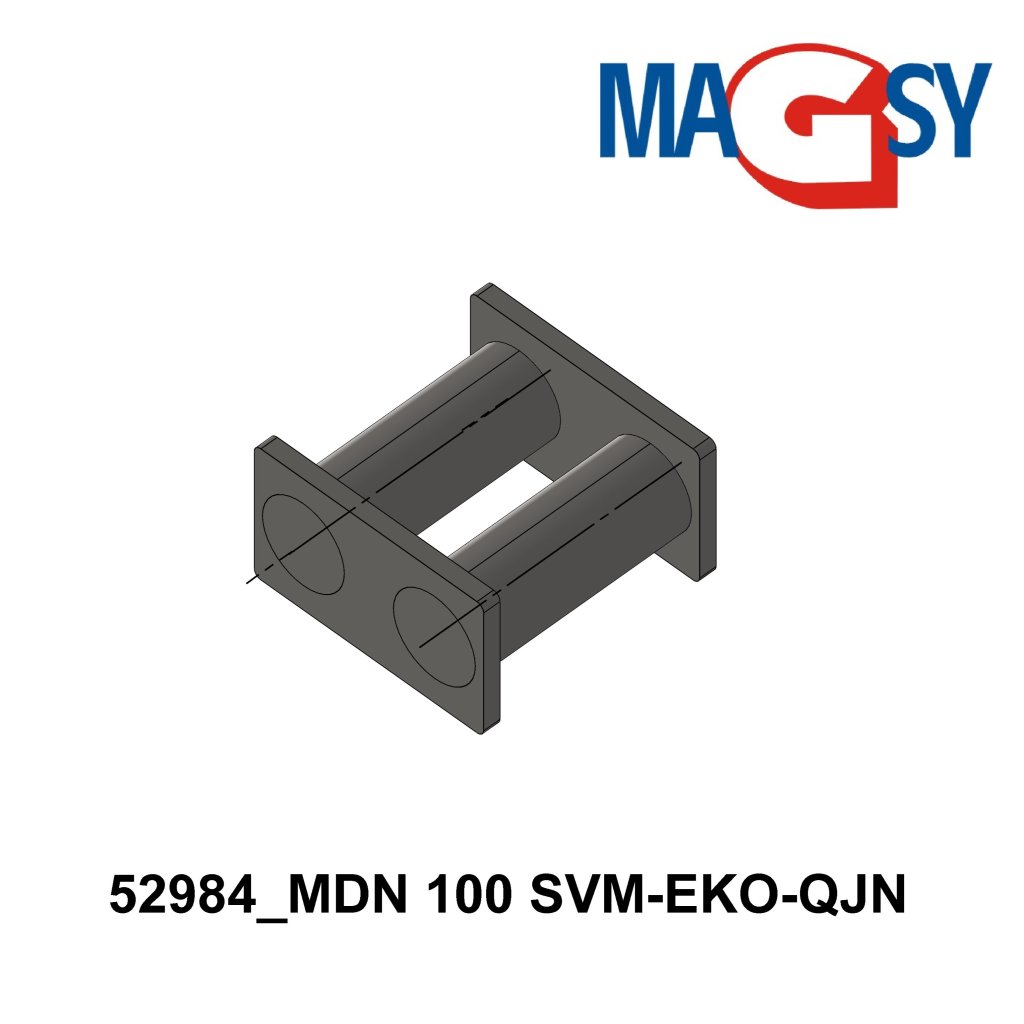

Der Magnetrost, ein Einlaufmagnet, der ausschließlich für den industriellen Einsatz bestimmt ist, sorgt für eine perfekte Reinigung Ihrer trockenen Mischungen von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt und eisenhaltige Legierungen, nicht jedoch paramagnetische, sehr schwach magnetische Materialien).

Für eine einwandfreie Funktion müssen die zu reinigenden Mischungen (das Material, das Sie über den Magnetrost rieseln lassen):

• homogen sein,
• trocken und gut fließfähig sein, damit es nicht zu einer Verstopfung des Magnetrostes kommt, siehe unten.

Dieser Magnetrost (Einlaufmagnet) kann auch zur Abscheidung ferromagnetischer Verunreinigungen aus flüssigen Mischungen eingesetzt werden. Zur Bestätigung der Eignung für eine solche Anwendung kontaktieren Sie uns bitte.

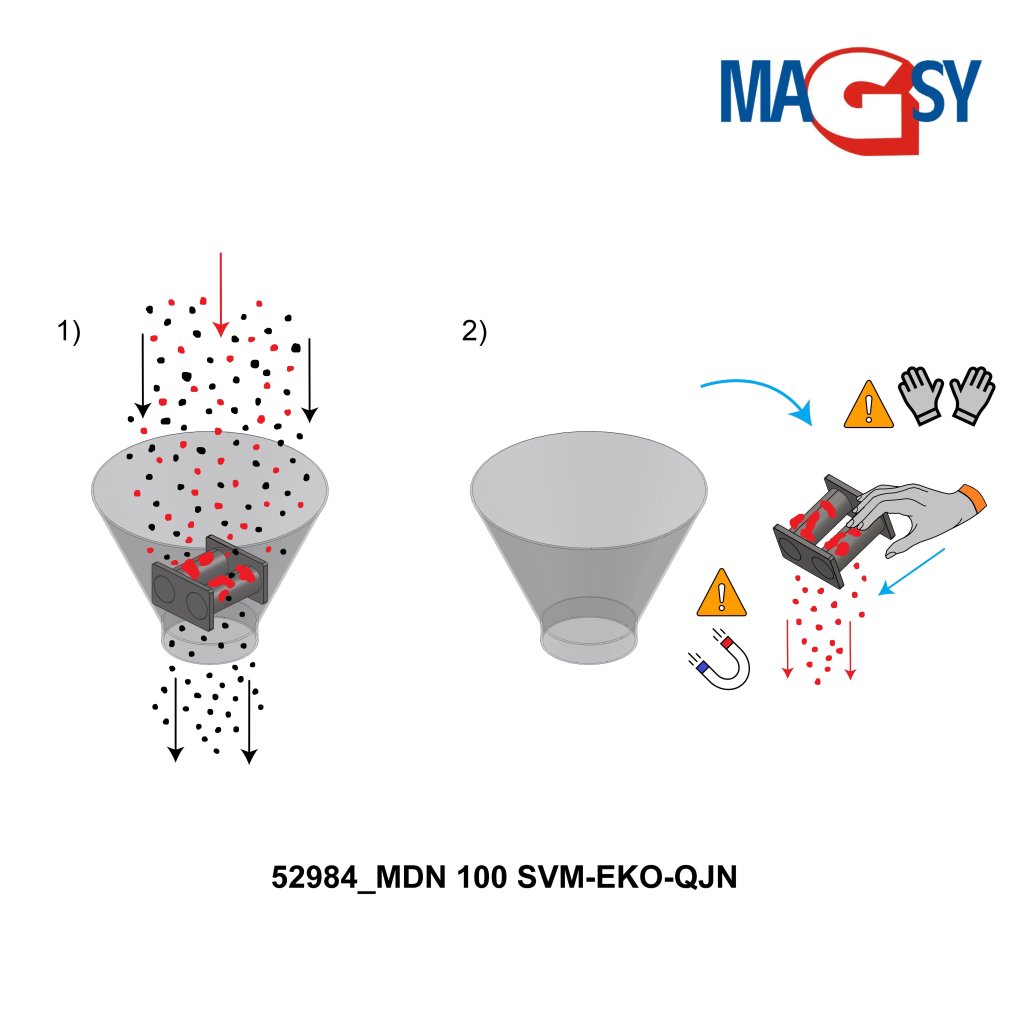

Der Magnetrost (Einlaufmagnet) ist nur für den Einsatz in nicht-kontinuierlichen Prozessen geeignet (während der manuellen Reinigung des Magnetrostes muss der Fluss des zu reinigenden Materials unterbrochen werden). Er wird nur in senkrechte Rohrleitungen eingebaut, die Rohre des Rostes müssen waagerecht liegen, z. B. in der Lebensmittel- und Chemieindustrie, in der Landwirtschaft, in der Abfallverarbeitung in der Baustoffproduktion, siehe die Auflistung geeigneter Materialien weiter unten (falls eine vertikale Installation nicht möglich ist, verwenden Sie dieses Produkt bitte nicht und kontaktieren Sie uns zur Auswahl eines anderen Magnetrostes (Magnetseparators) bzw. zur Bestätigung, dass er für Ihre Anwendung geeignet ist).

Der Magnetrost (Einlaufmagnet) wird als Vorstufe zum Schutz von Anlagen eingesetzt, damit ferromagnetische Metallverunreinigungen nicht in Aggregate gelangen, die sie beschädigen könnten, beispielsweise in Messer von Mühlen und Zerkleinerern, Düsen von Regranulier- und Granulierlinien, Düsen von Spritzgießmaschinen, Extrusionspressen, Pressen, Schrotanlagen, Feinsiebe, keramische Pressen, Glaspressen usw. Er kann auch zur Feinreinigung von Mischungen auf höchstmögliche Reinheit eingesetzt werden, wenn der Rost am Ende des Produktionsprozesses unmittelbar vor dem Verpacken bzw. Versand platziert wird, damit es während weiterer Arbeitsschritte im Werk zu keiner Kontamination mit ferromagnetischem Metall mehr kommt. In diesem Fall wird vorausgesetzt, dass das gereinigte Material sofort in verschließbare Verpackungen oder andere verschließbare Behälter gefüllt wird. Dank des optimal ausgelegten Magnetkreises werden ferromagnetische Verunreinigungen in hohem Maß abgeschieden (lesen Sie bitte unten die detaillierte Beschreibung, welche ferromagnetischen Metallverunreinigungen dieser Magnetrost erfassen kann).

Die Korngröße (Fraktion, Partikelgröße) des zu reinigenden Materials darf maximal einen Durchmesser von 5 mm (5x5x5 mm) haben, regelmäßig geformt sein; das Material muss gut fließfähig, trocken, nicht klebrig und ohne Klumpen sein, damit es nicht zu einer Überlastung (Verstopfung) des Magnetrostes durch Materialansammlungen kommt. Unter einem gut fließfähigen Material verstehen wir in dieser Beschreibung ein Material, das beim freien Schütten nicht zur Brückenbildung neigt (sich also nicht zu zusammenhängenden Gebilden verklumpt), sich nicht von selbst staut und so den freien Durchfluss über den Magnetrost nicht behindert. Beispiele für solche schlecht fließenden Materialien können feuchte oder fettige Stoffe sein, aber auch Materialien, die auf den ersten Blick trocken wirken und scheinbar gut fließfähig sind, deren natürliche Eigenschaft jedoch ein schlechtes Fließverhalten ist. Ein typischer Vertreter ist zum Beispiel glattes, sehr fein gemahlenes Mehl oder verschiedene sehr fein gemahlene Stärken. Materialien, die wir empfehlen und die nach unserer fachlichen Einschätzung und Erfahrung für das Übersieben (Reinigen) über diesen Magnetrost (Einlaufmagnet) geeignet sind, führen wir weiter unten auf (wir weisen auf die oben genannte maximal zulässige Fraktion/Korngröße hin). Falls Sie das Material, aus dem Sie ferromagnetische Metallverunreinigungen abscheiden möchten (das zu reinigende Material), in der folgenden Liste nicht finden, verwenden Sie dieses Produkt bitte nicht und kontaktieren Sie uns zur genaueren Klärung und möglichen Empfehlung eines anderen Magnetrostes (eines anderen Typs Magnetseparators) oder zur Bestätigung, dass dieser Typ auch für die magnetische Abscheidung aus Ihrem Material geeignet ist.

Auflistung geeigneter Materialien für die magnetische Separation mit Hilfe des Magnetrostes:

• Kristallzucker
• Puderzucker (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Rostfläche)
• Cerealien, verschiedene Sorten
• Linsen (bei häufigem Einsatz mit großen Linsen-Mengen besteht Abrasionsgefahr, wir weisen auf möglichen schnelleren Verschleiß der Schutzrohre hin)
• zerkleinerte Kakaobohnen
• zerkleinerte PET-Flaschen (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Rostfläche, eher für kleinere Durchsatzmengen geeignet)
• Gummiregranulat
• Gummigranulat
• Chilisamen
• Tierfutter, gut fließfähig, in der Charakteristik ähnlich Mehl bis hin zu gröberen Fraktionen, jedoch mit max. Korngröße 5 mm (darf nicht abrasiv sein)
• Kokosmehl
• Kakao
• Mehl (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Rostfläche)
• Mohn (nur Mohnsamen, keine ganzen Mohnkapseln)
• gemahlener Mais
• Fleisch-Knochen-Mehl
• Matcha-Pulver
• Puddingpulver (es droht Brückenbildung und Verstopfung durch Material – langsam und gleichmäßig über den gesamten Magnetrost schütten)
• Plastikgranulat und Regranulat
• Plastikmahlgut
• Asche (nicht heiß, sondern auf die Betriebstemperatur des Magnetrostes abgekühlt)
• schüttfähige, nicht abrasive Lebensmittelmischungen
• Trockenmilch
• getrocknete Schokolade
• getrocknete Kokosraspeln
• getrocknete Kräuter
• getrocknete Gewürze (fein gemahlen oder sehr fein zerkleinert)
• Instant-Trockensuppen
• getrocknete Molke (hier ist auf eine mögliche Überlastung mit Material zu achten, wir empfehlen langsames Schütten und eine gleichmäßige Verteilung über die gesamte Rostfläche)
• Sesamsamen
• Glasmasse (Schmelzgut) bzw. Glasrohmasse (wir weisen auf erhöhte Abrasion und erhöhtes Risiko des Durchscheuerns der Schutzrohre hin)
• Salz (wir weisen auf eine eventuell geringere Lebensdauer aufgrund des verwendeten Materials hin; abhängig von der Nutzungshäufigkeit)
• schüttfähige Stärken, z. B. Maisstärke
• Baustoffe (gut schüttfähig und nicht abrasiv)
• Tapiokaperlen

Wir betonen erneut, dass die Materialien trocken, gut fließfähig (dürfen keine Neigung zur Brückenbildung haben), nicht abrasiv und mit einer maximalen, regelmäßigen Korngröße von bis zu 5 mm (5x5x5 mm) sein müssen. Die Durchsatzkapazität unterscheidet sich je nach Material, aus dem Sie ferromagnetische Verunreinigungen abscheiden möchten, sie lässt sich daher nicht eindeutig angeben und ist für jeden Materialtyp unterschiedlich. Wenn Sie sich hinsichtlich der Durchlässigkeit bzw. Durchsatzkapazität nicht sicher sind, verwenden Sie diesen Magnetrost bitte nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Typ von Magnetseparator empfohlen zu bekommen oder um den Einsatz dieses Typs abzustimmen.

Wir weisen darauf hin, dass die Wandstärke der Schutzrohre sehr gering ist, um eine hohe magnetische Induktion (magnetische Kraft) und Abreißkraft auf ihrer Oberfläche zu erzielen. Bitte berücksichtigen Sie daher auch die Höhe, aus der Sie das Material auf den Magnetrost schütten (Fallhöhe). Die Höhe, aus der das Material auf den Magnetrost fällt, darf 1 m nicht überschreiten. Dies ist jedoch für jeden Materialtyp individuell. Es lässt sich nicht exakt vorschreiben, aus welcher Höhe welches Material geschüttet werden soll. Bei zu großer Fallhöhe kann es zu Durchbiegungen oder zum Durchschlagen der Schutzrohre und damit zur Beschädigung des gesamten Produkts kommen. Ist die Fallhöhe, aus der Ihr Material auf den Magnetrost trifft, höher als 1 m, verwenden Sie dieses Produkt bitte nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Magnetseparator/-rost empfohlen zu bekommen oder den Einsatz dieses Typs abzustimmen.

Dieser Magnetrost scheidet (separiert) ferromagnetische Metallpartikel von einer Größe ab 1 µm und kleiner (charakterlich ferromagnetischer, nicht messbarer, magnetischer Staub) bis zu einer Größe von Ø 5 mm (5x5x5 mm), was die maximale Fraktion (Größe) des Materials darstellt, die auf den Magnetrost fallen und über den Magnetrost geschüttet werden darf. In Ausnahmefällen kann der Magnetrost auch größere Metallteile bis zu einer Größe von Ø 10 mm (10x10x10 mm) erfassen. Es wird jedoch ein nur sporadisches Auftreten solcher Verunreinigungen von maximal 1 % der gesamten stündlichen Durchsatzmenge des geschütteten Materials vorausgesetzt (es wird von einer regelmäßigen Reinigung des Magnetrostes von ferromagnetischen Verunreinigungen ausgegangen; dies bedeutet nicht, dass das gesamte 1 % der größeren ferromagnetischen Verunreinigungen während der gesamten Zeit des stündlichen Durchsatzes auf dem Magnetrost verbleiben darf). Der Anteil dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Ist das Vorkommen solcher größeren ferromagnetischen Verunreinigungen in Ihrem Material höher, verwenden Sie diesen Magnetrost bitte nicht und wenden Sie sich an unsere Vertriebs- und Technikabteilung, um fachkundige Beratung zu erhalten.

Auf den Magnetrost dürfen keine größeren Teile auftreffen, als wir angeben (max. Ø 5 mm, 5x5x5 mm), mit Ausnahme der oben beschriebenen ferromagnetischen Verunreinigungen in sporadischer Menge. Wenn Sie das Vorhandensein größerer ferromagnetischer oder anderer Verunreinigungen bzw. Beimengungen befürchten, muss ein Sieb mit einer Maschenweite von max. 5 mm vorgeschaltet werden, damit diese größeren, unerwünschten Teile bereits vor dem Eintritt auf den Magnetrost abgeschieden werden (nach Einbau des Siebes ist eine eventuelle Reduzierung der Durchsatzleistung des Magnetrostes zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Magnetrostes. Wir weisen außerdem darauf hin, dass Ihr Material eine große Menge feiner Metallverunreinigungen enthalten kann (sehr feiner metallischer, magnetischer Staub mit einer Größe von weniger als 1 µm), der die Magnetrohre sozusagen „ummanteln“ und den Magnetrost unpassierbar machen kann (die feinen magnetischen Partikel haften aneinander und am geschütteten Material und verstopfen das gesamte System). Gleichzeitig verringert sich dadurch die magnetische Kraft/Wirkung des Magnetrostes erheblich. Wenn sich die Magnetrohre unmittelbar nach Beginn des Materialdurchflusses über den Magnetrost sofort mit Eisenstaub überziehen und komplett „verstecken“, ist dies kein Fehler des Magnetrostes, sondern es ist notwendig, die magnetische Separation durch einen weiteren Magnetseparator/-rost zu verstärken oder den Magnetrost häufiger zu reinigen – Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.

 Wenn Sie nicht sicherstellen können:

• die Abwesenheit größerer Partikel in Ihrem Material als Ø 5 mm (5x5x5 mm)
• einen Anteil von weniger als 1 % größerer ferromagnetischer Partikel (bis 10 mm) an der stündlichen Durchsatzmenge
• ein minimales Vorkommen von feinem Metallstaub in Ihrem Material

verwenden Sie diesen Magnetrost bitte nicht und kontaktieren Sie unsere Vertriebs- und Technikabteilung, um einen anderen Typ Magnetseparator empfohlen zu bekommen oder den Einsatz dieses Typs abzustimmen.

Der Magnetrost (Einlaufmagnet) ist so konstruiert, dass er möglichst viele ferromagnetische Metallverunreinigungen erfasst. Alles hängt jedoch von der Menge dieser ferromagnetischen Verunreinigungen ab, die in Ihrem Material vorkommt. Es ist nicht möglich, das vollständige Erfassen sämtlicher ferromagnetischer Verunreinigungen verbindlich zu garantieren. Es ist immer notwendig, die konkrete Technologie und die Durchsatzleistungen zu berücksichtigen. Falls nötig, sind zusätzliche Typen der magnetischen Separation/Magnetroste vorzuschalten oder zu ergänzen. Verlassen Sie sich bitte nicht ausschließlich auf diesen einen Magnetrost. Wenn Sie sich nicht sicher sind, verwenden Sie diesen Typ Magnetrost bitte nicht und wenden Sie sich jederzeit an unsere Fachleute im Bereich der magnetischen Separation.

Wenn Sie den Magnetrost in eine eigene Konstruktion (Gehäuse, Einlauftrichter, Rutsche …) einbauen, weisen wir darauf hin, dass solche Konstruktionen nicht aus metallischem (magnetischem) Material hergestellt sein dürfen. Es besteht Verletzungsgefahr und eine deutliche Verringerung der magnetischen Kraft. Alle Konstruktionen, in die der Magnetrost eingesetzt wird, müssen aus nichtmagnetischen Materialien hergestellt sein. Der Mindestabstand metallischer (magnetischer) Konstruktionen vom Magnetrost beträgt 200 mm.

Der Magnetrost darf nicht verwendet werden, um nichtrostenden Stahl (allgemein als Edelstahl bezeichnet) zu separieren, auch dann nicht, wenn dieser als magnetisch/paramagnetisch erscheint (z. B. nach dem Durchgang durch verschiedene Zerkleinerer oder andere Verformungsverfahren, ebenso können solche paramagnetischen Edelstähle zur Herstellung verschiedener Siebe verwendet worden sein).

Der Magnetrost (Einlaufmagnet) ist nicht bestimmt für die magnetische Separation von Nichteisenmetallen oder für die magnetische Separation von Teilen bzw. deren Bestandteilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffteile mit eingegossenen Metallresten, zerkleinerte Fensterrahmen mit Resten metallischer Leisten, Holzpellets mit eingepressten feinen Drähten …). Wenn Sie auch solche ferromagnetischen Verunreinigungen separieren (abtrennen) müssen, verwenden Sie diesen Magnetrost bitte nicht und wenden Sie sich an unsere Fachleute im Bereich der magnetischen Separation, die Ihnen empfehlen, welchen anderen Magnetseparator Sie einsetzen oder um welchen Typ Sie Ihre Separationslinie ergänzen sollten.

Wir weisen darauf hin, dass während der Reinigung des Magnetrostes weder Hochdruckwasser eingesetzt noch die Magnetkerne eingetaucht werden dürfen. Es darf lediglich ein trockenes Tuch zur Reinigung verwendet werden oder gut getrocknete Druckluft, um verbleibende Metallverunreinigungen und separiertes Material abzublasen.

Seien Sie bei der Reinigung des Magnetrostes sehr vorsichtig, die Magnetkerne sind sehr stark und ihr Anhaften an metallischen Gegenständen kann zu Verletzungen durch Quetschen bzw. schnelles Zusammenziehen führen. Legen Sie sie nicht auf magnetische Unterlagen (Tische, Werkbänke, Treppenstufen, Böden …).

Dieser Magnetrost ist nicht bestimmt für den Einsatz in Umgebungen, die als explosionsgefährdete Bereiche (ATEX) klassifiziert sind.

Der Magnetrost dient ausschließlich zur Verwendung im Innenbereich. Installieren Sie ihn nicht im Außenbereich.

Vorgehensweise bei der Messung der magnetischen Induktion

Die Messung erfolgt mit einem Standard-Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle mit der konstruktiv höchsten magnetischen Induktion – an den Polschuhen bzw. im tiefsten Punkt des Bogens des magnetischen Kreises. Die Prüfung wird dreimal jeweils an einer anderen Stelle des magnetischen Kreises wiederholt und der Mittelwert der magnetischen Induktion berechnet.

Vorgehensweise bei der Messung der Abreißkraft

Wir messen mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung wird an der Stelle mit der konstruktiv höchsten Abreißkraft durchgeführt – an den Polschuhen bzw. im tiefsten Punkt des Bogens des magnetischen Kreises. Es wird die Kraft aufgezeichnet, bei der sich der Etalon gelöst hat. Die Prüfung wird dreimal wiederholt und der Mittelwert der Abreißkraft berechnet.

Zu Ihrer Information: 10 N = ca. 1 kg.

Als Bestätigung der Messung und als Garantie der gemessenen Werte stellen wir für jedes Stück Magnetseparator einen Original-Messprotokoll aus, das Bestandteil der Lieferung ist und genau für Ihren konkreten Magnetrost ausgestellt wird (im Protokoll geben wir die Lager- und Seriennummer an).

Arbeitstemperatur:

von -20 °C bis +45 °C (von -4 bis +113 °F)

Eine Überschreitung der Betriebstemperatur ist in bestimmten Fällen möglich, es ist jedoch wichtig zu bedenken, dass dies zu einer Beeinträchtigung der Funktion des Geräts oder zu einer Verkürzung seiner Lebensdauer führen kann. In einem solchen Fall ist eine Rücksprache mit dem Hersteller erforderlich, um festzulegen, in welchem Umfang das Gerät höheren Temperaturen ausgesetzt werden kann, ohne beschädigt zu werden und bei gleichzeitigem Erhalt eines sicheren Betriebs.

HINWEIS:

Die resultierende Abreißkraft und magnetische Induktion hängt von vielen Faktoren ab – z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem Magnetkreis, der Dicke der Messsonde, von Verschmutzungen der Oberflächen, der Oberflächenbeschaffenheit des Etalons usw. Die angegebenen Werte für Abreißkraft und magnetische Induktion wurden unter idealen, durch die Prüfbedingungen vorgegebenen Bedingungen gemessen. Diese Werte können sich jedoch je nach Art der Einsatzumgebung ändern, da z. B. Betriebsbedingungen und anschließender Verschleiß die Effizienz des Produkts und die Messergebnisse beeinflussen können. Die angegebenen Werte sind daher als Richtwerte zu verstehen, und etwaige Abweichungen davon können nicht als Mangel betrachtet werden. Um die genaue magnetische Induktion und Abreißkraft im konkreten Fall zu bestimmen, ist eine eigene Messung erforderlich. Sollten die ermittelten Abreißkräfte für Sie nicht ausreichend sein, weil sie nicht den angegebenen Werten entsprechen, können Sie die garantierte Möglichkeit der Rückgabe der Ware innerhalb von 30 Tagen unter den in den Geschäftsbedingungen genannten Voraussetzungen nutzen und einen anderen Typ Magnetseparator erwerben. Diese 30 Tage dienen ausdrücklich zum Ausprobieren der Ware; nach Ablauf dieser Frist kann der Verkäufer die Rücknahme der Ware ablehnen.
