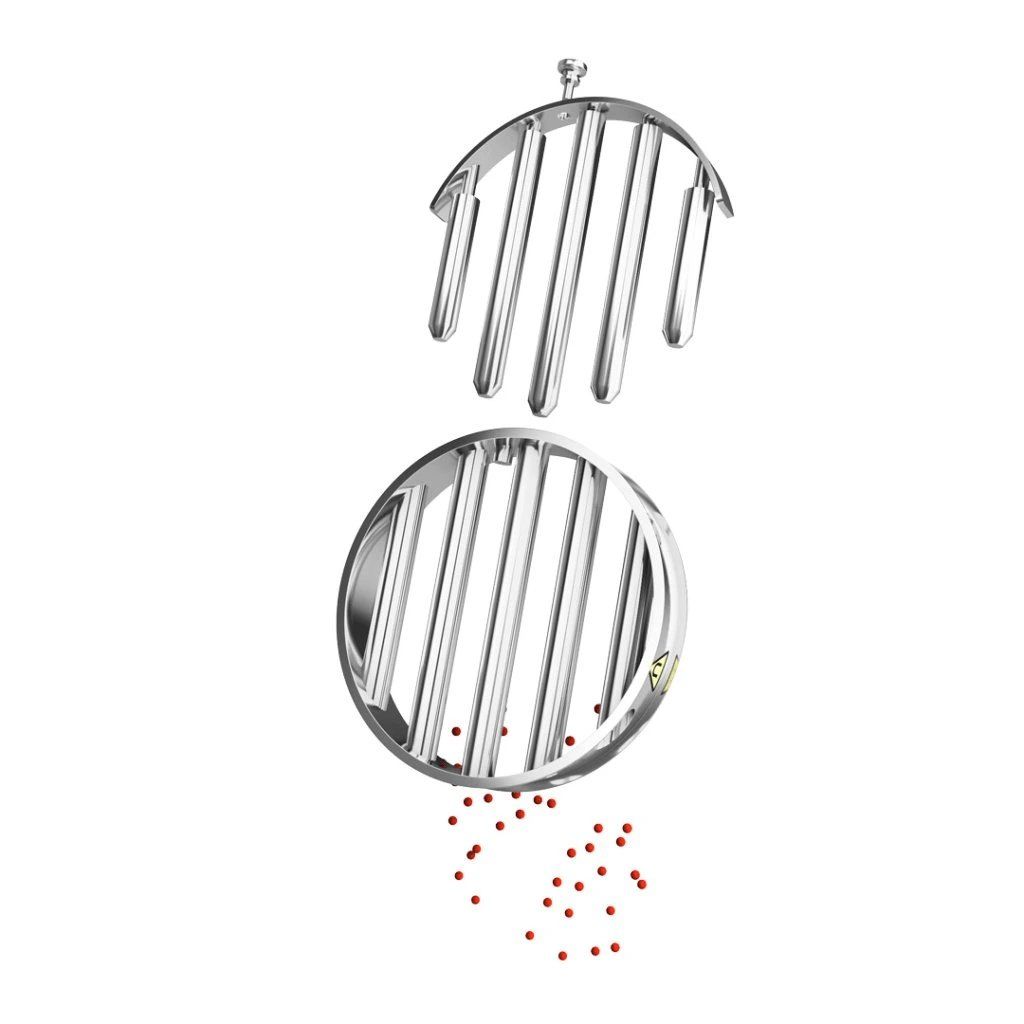

250/5 (10.500 Gs)

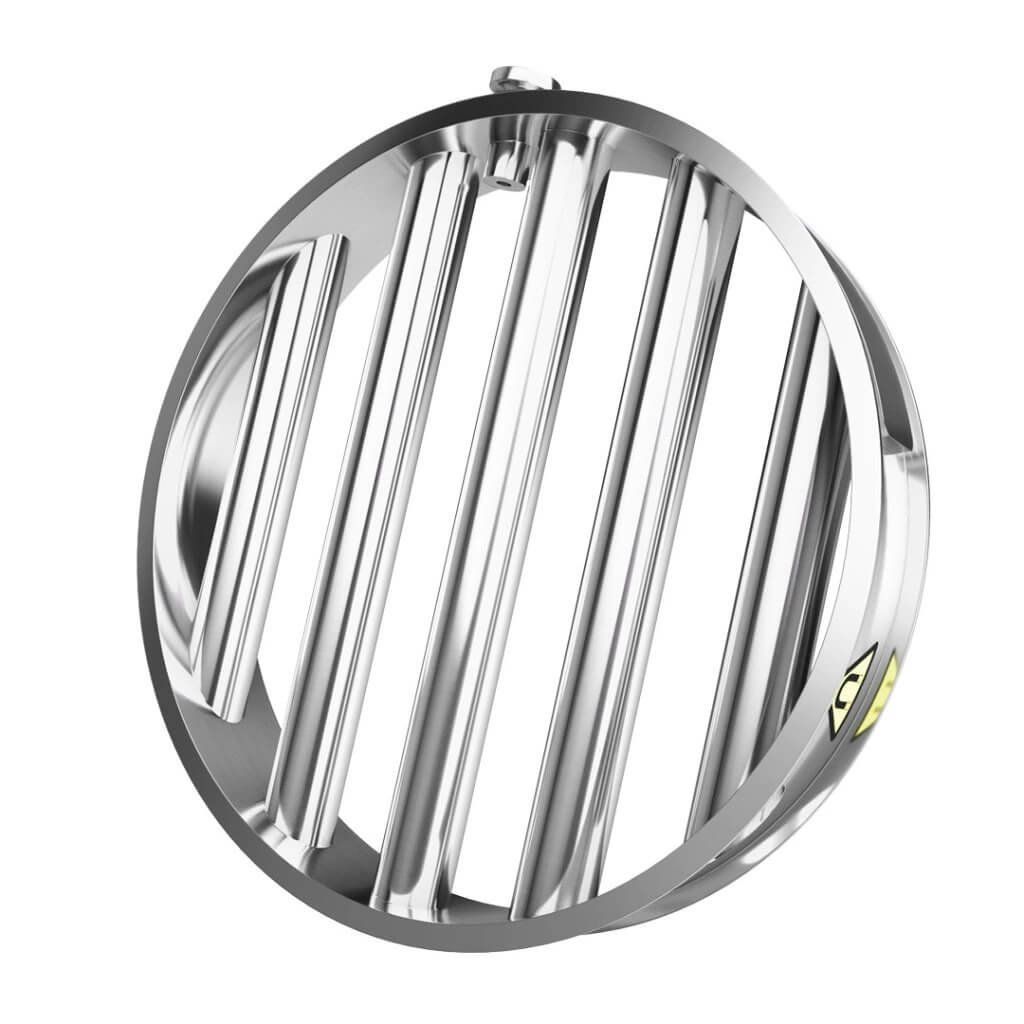

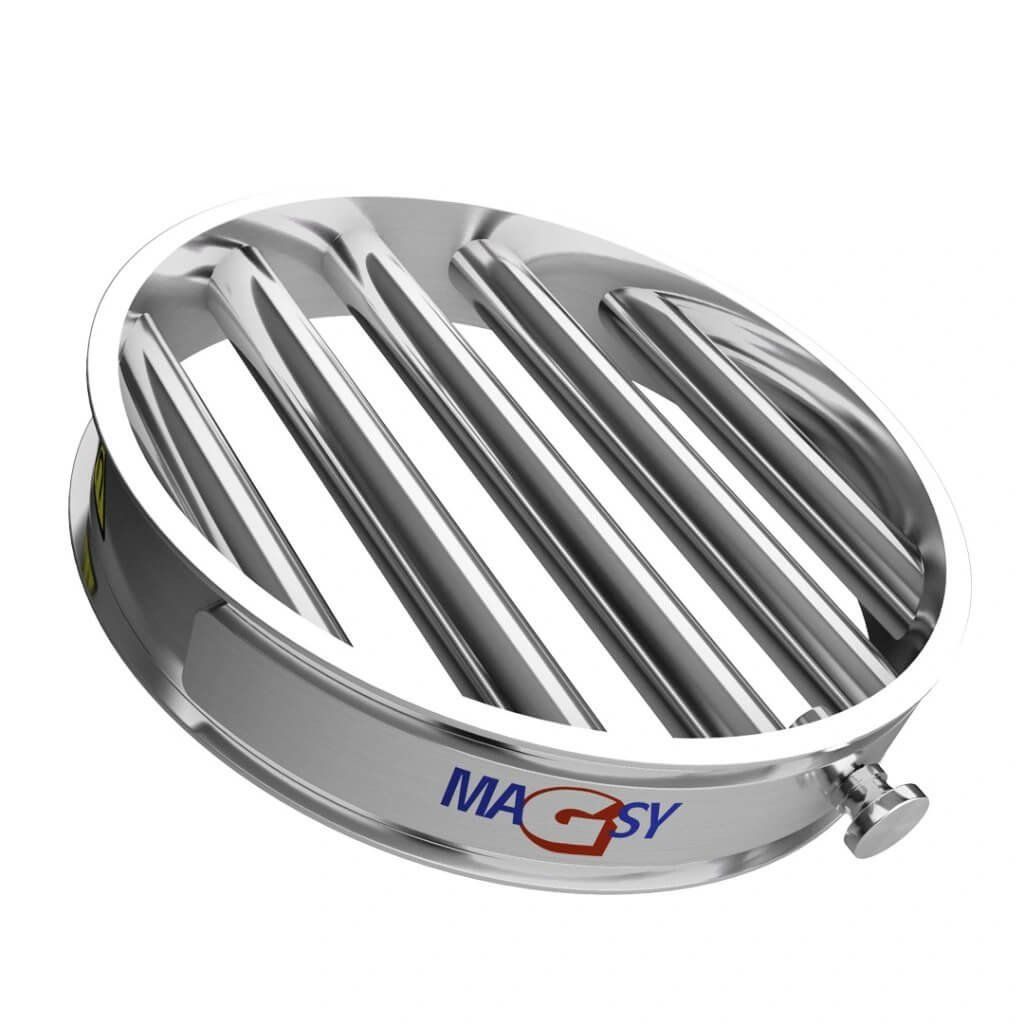

Der Magnetrost, der ausschließlich für den industriellen Einsatz bestimmt ist, gewährleistet die perfekte Reinigung Ihrer trockenen Mischungen von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt und eisenhaltige Legierungen, nicht jedoch paramagnetische, sehr schwach magnetische Materialien).

Für die ordnungsgemäße Funktion müssen die zu reinigenden Mischungen (das Material, das Sie über den Magnetrost schütten):

• homogen sein,
• trocken sein und gute Schütteigenschaften aufweisen, damit es nicht zum Verstopfen des Magnetrosts kommt, siehe weiter unten.

Der Magnetrost ist nur für den Einsatz in diskontinuierlichen Betrieben geeignet (während der manuellen Reinigung des Magnetrosts muss der Fluss des gereinigten Materials gestoppt werden). Er wird nur in vertikalen Rohrleitungen installiert, die Rohre müssen waagerecht sein (falls eine vertikale Installation nicht möglich ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns, damit wir einen anderen Magnetrost (Magnetabscheider) auswählen bzw. die Eignung seines Einsatzes bestätigen können), z. B. in der Lebensmittel- und Chemieindustrie, in der Landwirtschaft, in der Abfallverarbeitungsindustrie, im Bereich der Herstellung von Baustoffen, siehe die Auflistung geeigneter Materialien unten.

Der Magnetrost wird als Vorstufe zum Schutz von Technologien verwendet, damit metallische ferromagnetische Verunreinigungen nicht in Anlagen gelangen, die sie beschädigen könnten, beispielsweise Messer von Mühlen, Zerkleinerern, Düsen von Regranulations- und Granulationslinien, Düsen von Spritzgießmaschinen, Extrusionspressen, Pressmaschinen, Schrottzerkleinerungsanlagen, feine Siebe, keramische Pressmaschinen, Glaspresser usw. Er kann auch zur Reinigung der Mischung auf die höchstmögliche Reinheit verwendet werden, wobei der Rost am Ende des Produktionsprozesses unmittelbar vor dem Verpacken und Versand platziert wird, damit es während weiterer Vorgänge im Produktionsbetrieb zu keiner Kontamination mit metallischem ferromagnetischem Material mehr kommt. In diesem Fall wird die sofortige Verschließung des gereinigten Materials in verschließbare Verpackungen oder andere verschließbare Behälter vorausgesetzt. Dank des hervorragend aufgebauten Magnetkreises kommt es zu einer hohen Erfassung ferromagnetischer Verunreinigungen (bitte lesen Sie die nachstehende Beschreibung genau, welche ferromagnetischen metallischen Verunreinigungen dieser Magnetrost erfassen kann).

Die Körnung (Fraktion, Größe) des gereinigten Materials darf maximal bis zu einem Durchmesser von 3 mm (3x3x3 mm) betragen, regelmäßig geformt sein, das Material muss gut schüttbar, trocken, nicht klebrig und ohne Klumpen sein, damit es nicht zur Überlastung (Verstopfung) des Magnetrosts durch das Material kommt. Unter dem in dieser Beschreibung verwendeten Begriff gut schüttbares Material verstehen wir ein solches Material, das beim freien Schütten nicht dazu neigt, Brücken zu bilden (sich zu einheitlichen Massen zusammenzuballen), sich selbst zurückzuhalten und dadurch das freie Schütten über den Magnetrost zu verhindern. Ein Beispiel für solche Materialien (die sich schlecht schütten) können feuchte, fettige Materialien sein, aber auch Materialien, die auf den ersten Blick trocken erscheinen und scheinbar gut schüttbar sind, deren natürliche Eigenschaft jedoch darin besteht, dass sie sich schlecht schütten. Ein solcher Vertreter ist beispielsweise glattes, sehr fein gemahlenes Mehl oder verschiedene sehr fein gemahlene Stärken. Materialien, die wir empfehlen und die nach unserer fachlichen Meinung und Erfahrung zum Überschütten (Reinigen) über diesen Magnetrost geeignet sind, führen wir unten auf (wir weisen auf die oben genannte maximal zulässige Fraktion/Körnung hin). Falls Sie das Material, aus dem Sie metallische ferromagnetische Verunreinigungen separieren möchten (Material zur Reinigung), nicht in der Auflistung unten finden, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur näheren Spezifizierung und eventuellen Empfehlung eines anderen Magnetabscheiders/Rosts oder zur Bestätigung, dass dieser Typ auch für den Einsatz zur magnetischen Separation Ihres Materials geeignet ist.

Auflistung geeigneter Materialien für die magnetische Separation mittels Magnetrost:

• Kristallzucker
• Puderzucker (hier Vorsicht vor Überlastung durch das Material, wir empfehlen, langsamer zu schütten und gleichmäßig über die gesamte Fläche des Rosts zu verteilen)
• Cerealien, verschiedene Arten
• Linsen (bei häufiger Verwendung für große Mengen Linsen besteht Abrasionsgefahr, wir weisen auf eine eventuelle schnellere Abnutzung der Abdeckrohre hin)
• zerkleinerte Kakaobohnen
• zerkleinerte PET-Flaschen (hier Vorsicht vor Überlastung durch das Material, wir empfehlen, langsamer zu schütten und gleichmäßig über die gesamte Fläche des Rosts zu verteilen, eher für kleinere Kapazitätsmengen geeignet)
• Gummiregranulat
• Gummigranulat
• Chilisamen
• Tierfutter, gut schüttbar, charakterlich ähnlich wie Mehl bis hin zu gröberen Fraktionen, jedoch max. Körnung 3 mm (darf nicht abrasiv sein)
• Kokosmehl
• Kakao
• Mehl (hier Vorsicht vor Überlastung durch das Material, wir empfehlen, langsamer zu schütten und gleichmäßig über die gesamte Fläche des Rosts zu verteilen)
• Mohn (nur Mohnsamen, nicht ganze Mohnkapseln)
• gemahlener Mais
• Fleisch-Knochen-Mehl
• Matcha-Pulver
• Puddingpulver (es besteht die Gefahr von Brückenbildung und Verstopfung durch das Material, schütten Sie langsam und gleichmäßig über den gesamten Magnetrost)
• Kunststoffgranulat und Regranulat
• Kunststoffschrot
• Asche (nicht glühend, sondern auf die Betriebstemperatur des Magnetrosts abgekühlt)
• lose, nicht abrasive Lebensmittelmischungen
• Trockenmilch
• getrocknete Schokolade
• getrocknete Kokosnuss
• getrocknete Kräuter
• getrocknete Gewürze (fein gemahlen oder sehr fein zerkleinert)
• getrocknete Instant-Suppen
• getrocknete Molke (hier Vorsicht vor Überlastung durch das Material, wir empfehlen, langsamer zu schütten und gleichmäßig über die gesamte Fläche des Rosts zu verteilen)
• Sesamsamen
• Glasur bzw. Glasmasse (wir weisen auf erhöhte Abrasion und ein erhöhtes Risiko des Durchscheuerns der Abdeckrohre hin)
• Salz (wir weisen auf eine eventuell geringere Lebensdauer aufgrund des verwendeten Materials hin, dies hängt von der Häufigkeit der Verwendung ab)
• lose Stärken, z. B. Maisstärke
• Baustoffe (gut schüttbar und nicht abrasiv)
• Tapiokaperlen

Wir betonen erneut, dass die Materialien trocken, gut schüttbar (sie dürfen nicht zur Brückenbildung neigen), nicht abrasiv und in maximal regelmäßiger Granulometrie bis zu einem Durchmesser von 3 mm (3x3x3 mm) sein müssen. Die Durchsatzkapazität unterscheidet sich je nach Material, aus dem Sie ferromagnetische Verunreinigungen separieren möchten, sie kann nicht eindeutig bestimmt werden und ist für jeden Materialtyp unterschiedlich. Falls Sie sich hinsichtlich der Durchlässigkeit bzw. des Kapazitätsdurchgangs nicht sicher sind, verwenden Sie diesen Magnetrost nicht, kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Typs von Magnetabscheider bzw. zur Zustimmung zur Verwendung dieses Typs.

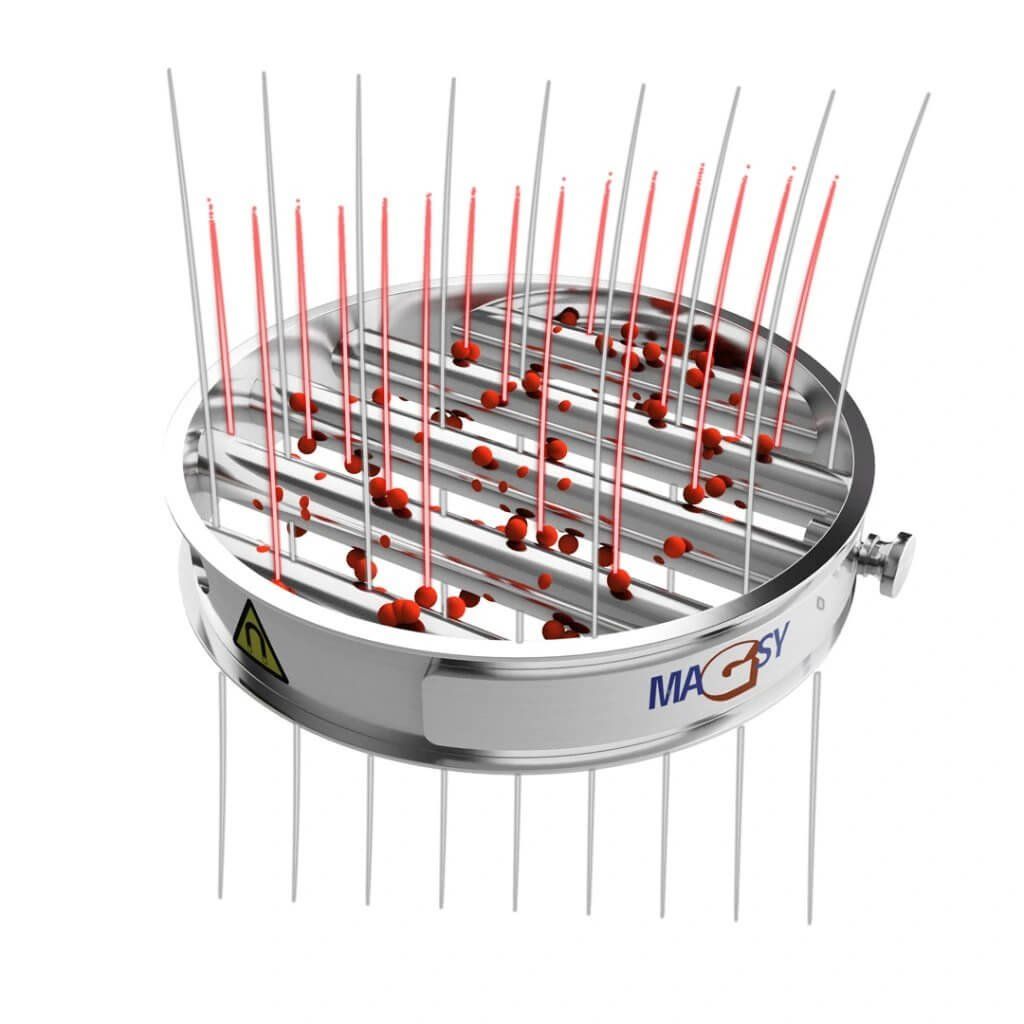

Wir weisen darauf hin, dass die Wandstärke des Abdeckrohrs sehr gering ist, um eine hohe magnetische Induktion zu erreichen (magnetische Kraft) und eine hohe Abreißkraft an seiner Oberfläche. Bitte berücksichtigen Sie daher auch die Höhe, aus der Sie das Material auf den Magnetrost schütten werden (Fallhöhe). Die Höhe, aus der das Material auf den Magnetrost geschüttet wird, darf 1 m nicht überschreiten. Dies ist jedoch für jeden Materialtyp individuell. Es kann nicht genau bestimmt und vorgeschrieben werden, welches Material aus welcher Höhe geschüttet werden soll. Beim Schütten aus großer Höhe kann es zu einer Verformung oder zum Durchstoßen der Abdeckrohre und zur Beschädigung des gesamten Produkts kommen. Falls die Höhe, aus der Ihr Material auf den Magnetrost geschüttet wird, höher als 1 m ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Typs von Magnetabscheider/Rost bzw. zur Zustimmung zur Verwendung dieses Typs.

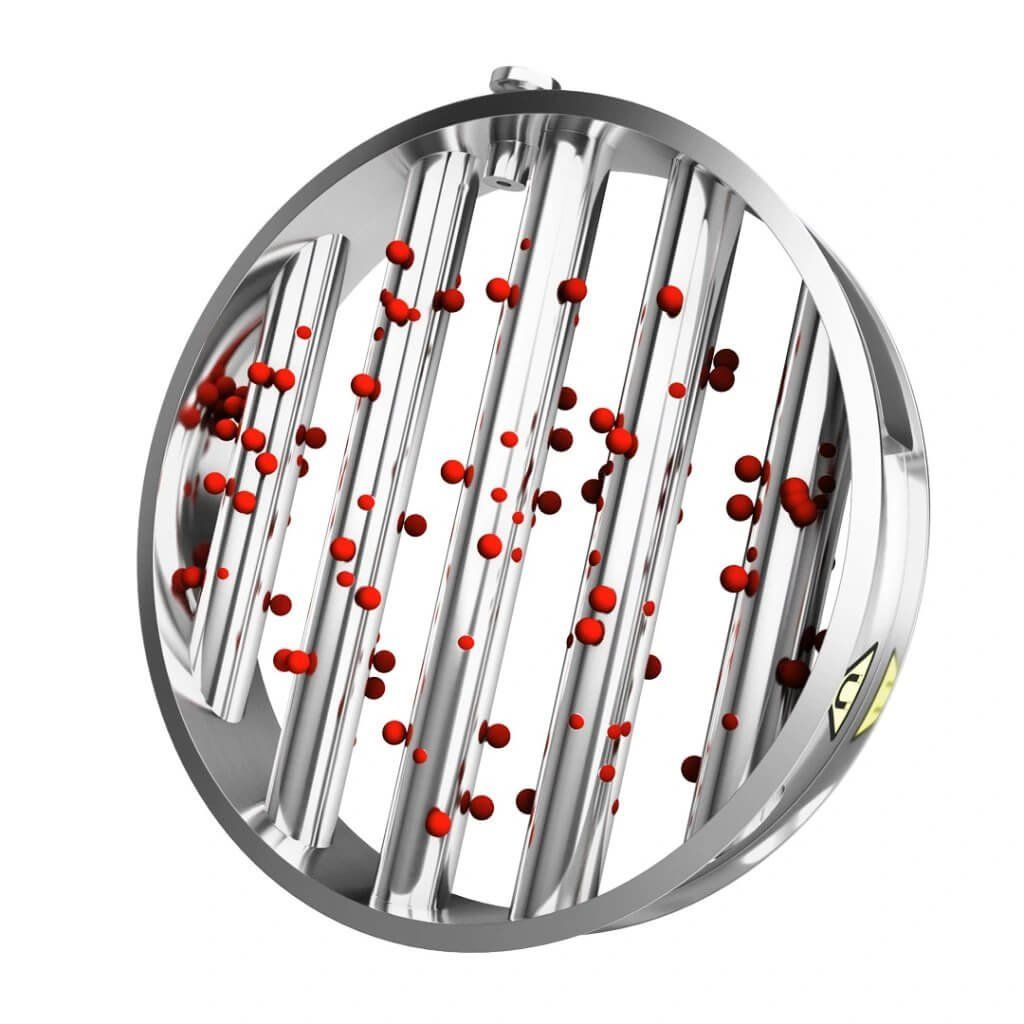

Dieser Magnetrost erfasst (separiert) metallische ferromagnetische Partikel ab einer Größe von 1 µm und kleiner (charakterlich ferromagnetischer, nicht messbarer, magnetischer Staub) bis zu einer Größe von Durchm. 3 mm (3x3x3 mm), was die maximale Fraktion (Größe) des Materials ist, das auf den Magnetrost fallen und über den Magnetrost geschüttet werden kann. In Einzelfällen kann der Magnetrost auch größere metallische Gegenstände bis zu einer Größe von Durchm. 5 mm (5x5x5 mm) erfassen. Es wird jedoch ein zufälliges Auftreten dieser Verunreinigungen von max. bis zu 1 % der gesamten stündlichen Kapazität des durchgeschütteten Materials vorausgesetzt (es wird eine regelmäßige Reinigung des Magnetrosts von ferromagnetischen Verunreinigungen vorausgesetzt; damit ist nicht gemeint, dass das gesamte 1 % größerer ferromagnetischer Verunreinigungen während der gesamten Schüttzeit der stündlichen Kapazität des geschütteten Materials auf dem Magnetrost verbleiben kann). Der Gehalt dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Falls das Auftreten dieser größeren ferromagnetischen Verunreinigungen in Ihrem Material höher ist, verwenden Sie diesen Magnetrost nicht und wenden Sie sich an unsere technisch-kaufmännische Abteilung, um fachliche Beratung zu erhalten.

Auf den Magnetrost dürfen keine größeren Gegenstände fallen als von uns angegeben (max. Durchmesser 3 mm, 3x3x3 mm), mit Ausnahme der oben beschriebenen ferromagnetischen Verunreinigungen in zufälliger Menge. Falls Sie das Vorhandensein noch größerer ferromagnetischer oder anderer Verunreinigungen bzw. Beimengungen befürchten, muss ein Sieb mit einer Maschenweite von max. 3 mm vorgeschaltet werden, damit diese größeren, unerwünschten Gegenstände bereits vor dem Eintritt in den Magnetrost erfasst werden (nach Installation des Siebs ist eine Reduzierung der Kapazitätsbelastung und Durchlässigkeit des Magnetrosts zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Magnetrosts. Wir weisen außerdem auf die Möglichkeit hin, dass Ihr Material eine große Menge feiner metallischer Verunreinigungen (sehr feiner metallischer magnetischer Staub von einer Größe kleiner als 1 µm) enthalten kann, die die Magnetrohre sozusagen umhüllen und den Magnetrost undurchlässig machen können (feine magnetische Partikel binden auch das überschüttete Material an sich und überlasten das gesamte System). Gleichzeitig kommt es dazu, dass die Magnetkraft/Wirkung des Magnetrosts sehr stark verringert wird. Falls sich Ihre Magnetrohre unmittelbar nach dem Beginn des Materialdurchgangs durch den Magnetrost umhüllen und sich vollständig im Eisenstaub „verstecken“, ist dies kein Mangel des Magnetrosts, sondern die magnetische Separation muss mit einem weiteren Magnetabscheider/Rost verstärkt oder der Magnetrost häufiger gereinigt werden; Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.

 Falls Sie nicht in der Lage sind sicherzustellen:

• das Nichtvorhandensein größerer Partikel in Ihrem Material als Durchmesser 3 mm (3x3x3 mm)
• eine Menge von weniger als 1 % größerer ferromagnetischer Partikel (bis 5 mm) in der Stundenkapazität
• ein minimales Auftreten von feinem Metallstaub in Ihrem Material

verwenden Sie diesen Magnetrost nicht und kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Typs von Magnetabscheider bzw. zur Zustimmung zur Verwendung dieses Typs.

Der Magnetrost ist so konstruiert, dass er möglichst viele metallische ferromagnetische Verunreinigungen erfasst. Alles hängt jedoch von der Menge dieser ferromagnetischen Verunreinigungen ab, die in Ihrem Material vorkommen. Es ist nicht möglich, das vollständige Erfassen aller ferromagnetischen Verunreinigungen verbindlich zu garantieren. Es ist immer notwendig, die konkrete Technologie und Kapazitäten zu berücksichtigen. Bei Bedarf müssen weitere Arten der magnetischen Separation/Magnetroste vorgeschaltet oder ergänzt werden. Verlassen Sie sich bitte nicht nur auf diesen einen Magnetrost. Falls Sie sich nicht sicher sind, verwenden Sie diesen Typ Magnetrost nicht und wenden Sie sich jederzeit an unsere Fachleute im Bereich der magnetischen Separation.

Wenn Sie den Magnetrost in eine eigene Konstruktion (Kasten, Trichter, Rutsche…) einsetzen, weisen wir darauf hin, dass solche Konstruktionen nicht aus metallischem (magnetischem) Material hergestellt sein dürfen. Es besteht Verletzungsgefahr und eine deutliche Verringerung der Magnetkraft. Alle Konstruktionen, in die der Magnetrost eingesetzt wird, müssen aus nichtmagnetischen Materialien hergestellt sein. Der Mindestabstand metallischer (magnetischer) Konstruktionen vom Magnetrost beträgt 200 mm.

Dieser Rost kann frei in Trichter eingesetzt oder auch direkt mithilfe des Jacob-Systems in Rohrleitungssysteme integriert werden. Dichtungen sowie Jacob-Befestigungsschellen sind nicht Bestandteil der Lieferung.

Den Magnetrost verwenden Sie zur Separation von rostfreiem Stahl (allgemein als Edelstahl bezeichnet) nicht, auch dann nicht, wenn er magnetisch/paramagnetisch erscheint (solche Materialien entstehen beispielsweise nach dem Durchgang durch verschiedene Zerkleinerer oder nach anderen Formen der Verformung, ebenso können diese paramagnetischen Edelstähle zur Herstellung verschiedener Siebe verwendet werden).

Der Magnetrost ist nicht bestimmt weder für die magnetische Separation von NE-Metallen, die nicht magnetisch sind, noch für die magnetische Separation von Bauteilen oder deren Teilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffteile mit eingepressten Resten von Metallteilen, zerkleinerte Fensterrahmen mit Resten von Metallleisten, Holzpellets mit eingepressten feinen Drähten…). Falls Sie auch solche ferromagnetischen Verunreinigungen separieren (abtrennen) müssen, verwenden Sie diesen Magnetrost nicht und wenden Sie sich an unsere Fachleute im Bereich der magnetischen Separation, die Sie beraten, welchen anderen Magnetabscheider Sie verwenden oder um welchen Typ Sie Ihre Separationsanlage ergänzen sollten.

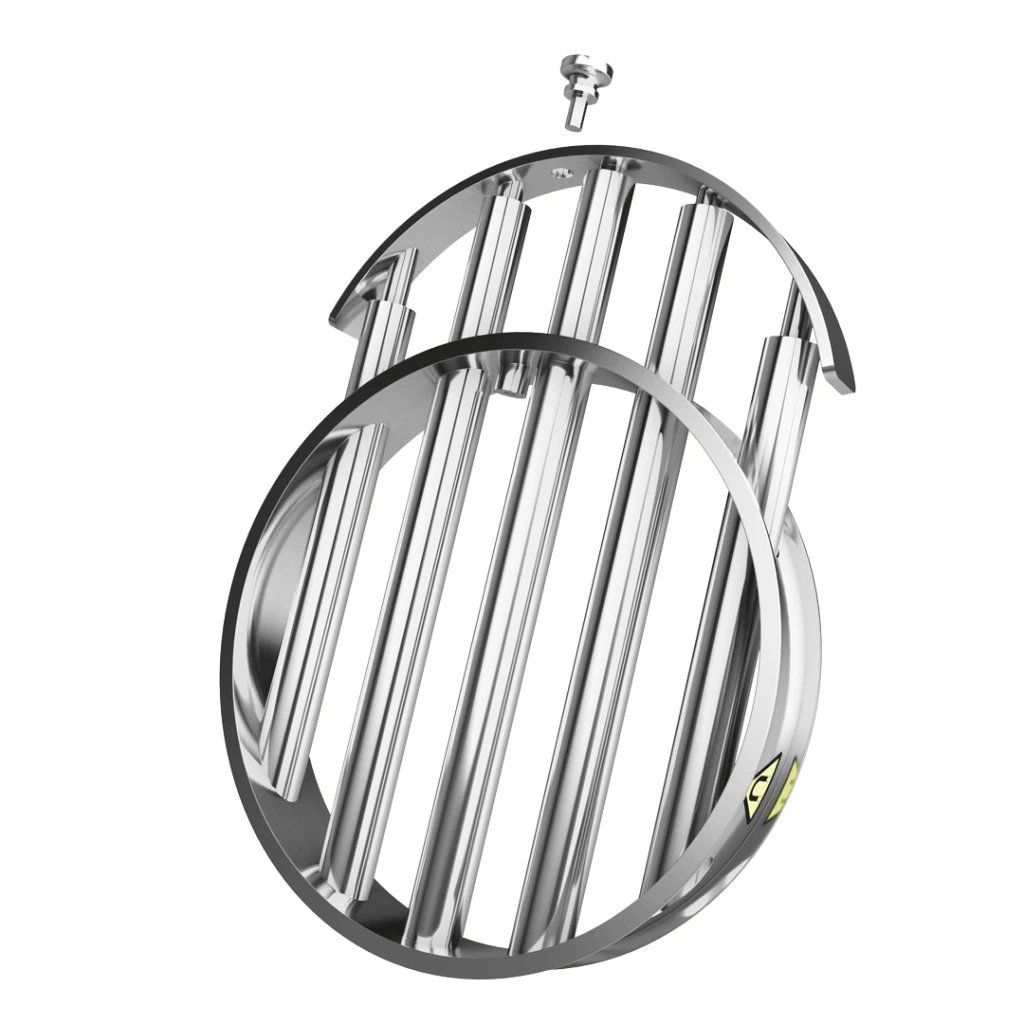

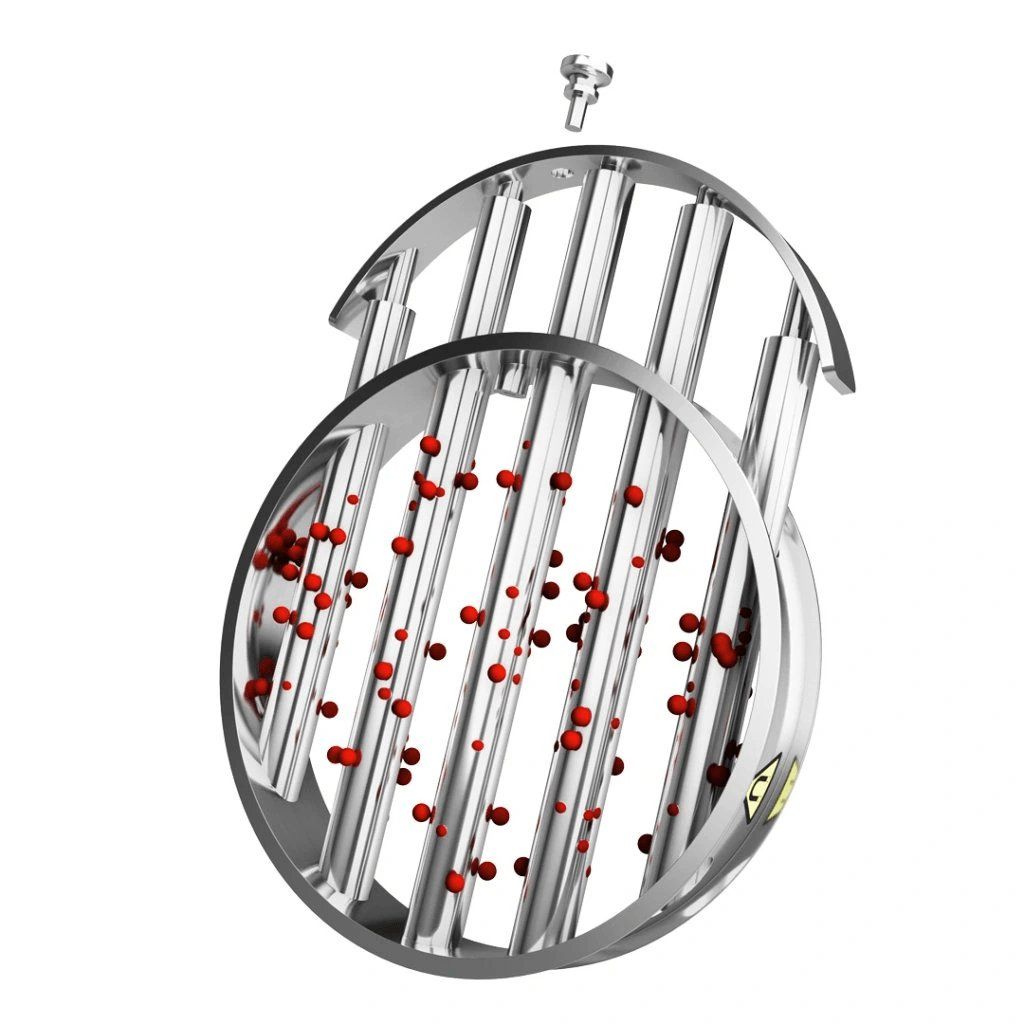

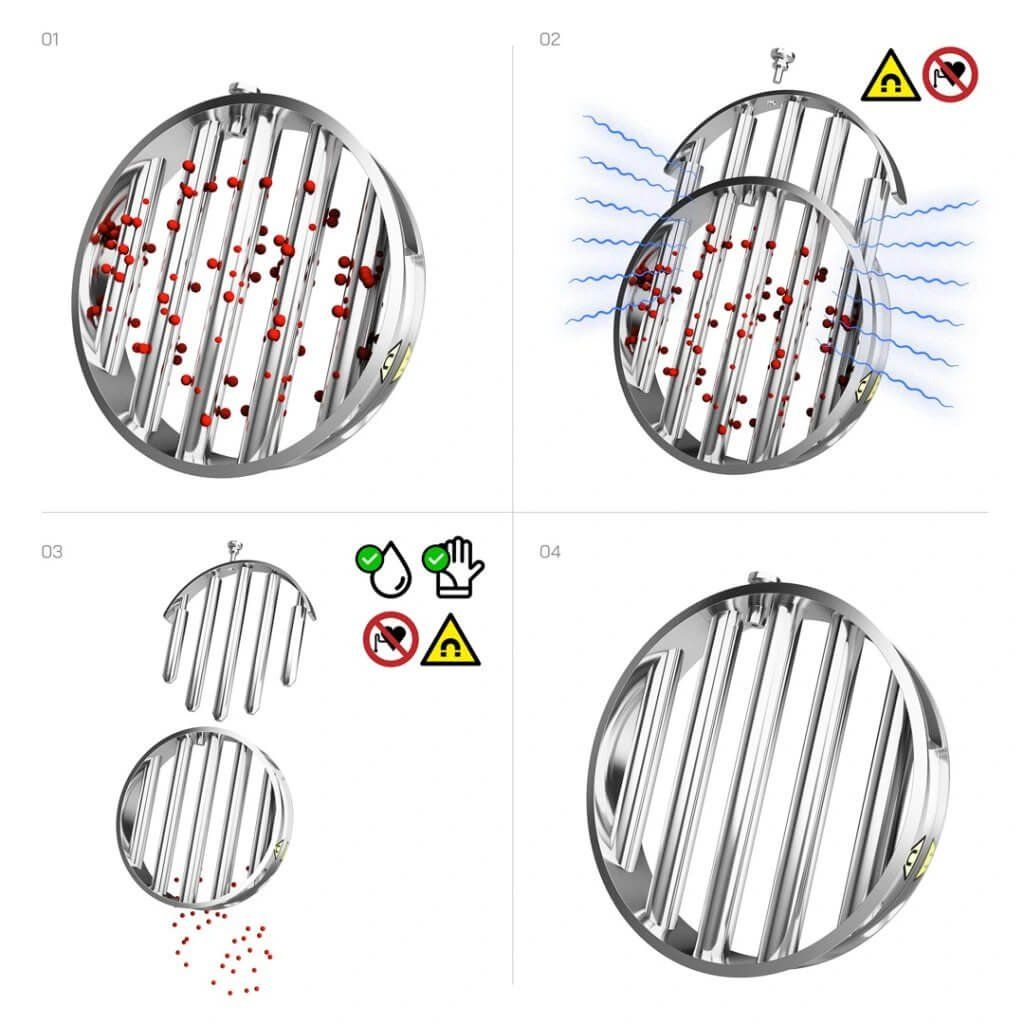

Wir weisen darauf hin, dass während der Reinigung des Magnetrosts weder Druckwasser verwendet noch die Magnetkerne eingeweicht werden dürfen. Es darf nur ein trockenes Tuch zur Reinigung oder gut getrocknete Druckluft zum Abblasen von Resten metallischer Verunreinigungen und separiertem Material verwendet werden.

Seien Sie bei der Reinigung des Magnetrosts sehr vorsichtig, die Magnetkerne sind sehr stark und durch ihr Anhaften an metallischen Gegenständen kann es zu Verletzungen durch Einklemmen oder druckbedingtes Zusammenschnappen kommen. Legen Sie sie auf nichts Magnetisches (Tische, Werkbänke, Treppenstufen, Böden…).

Dieser Magnetrost ist nicht bestimmt für den Einsatz in einer Umgebung, die als explosionsgefährdete Umgebung (ATEX) klassifiziert ist.

Der Magnetrost dient nur zur Verwendung in Innenräumen. Installieren Sie ihn nicht im Außenbereich.

Verfahren zur Messung der magnetischen Induktion

Die Messung wird mit einem Standard-Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle mit der konstruktiv höchsten magnetischen Induktion durchgeführt - an den Polaufsätzen bzw. am tiefsten Punkt des Bogens des Magnetkreises. Die Prüfung wiederholen wir 3x, jeweils an einer anderen Stelle des Magnetkreises, und berechnen die durchschnittliche magnetische Induktion.

Verfahren zur Messung der Abreißkraft

Wir messen mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung wird an der Stelle mit der konstruktiv höchsten Abreißkraft durchgeführt - an den Polaufsätzen bzw. am tiefsten Punkt des Bogens des Magnetkreises. Wir erfassen die Kraft, bei der sich das Etalon löste. Die Prüfung wiederholen wir 3 x und berechnen die durchschnittliche Abreißkraft.

Zu Ihrer Information: 10 N = ca. 1 kg.

Als Bestätigung der Messung und Garantie der gemessenen Werte stellen wir ein originales Messprotokoll aus, das Bestandteil der Lieferung jedes einzelnen Stücks des Magnetabscheiders ist und speziell für Ihre konkrete Magnetstange ausgestellt wird (auf dem Protokoll geben wir die Lager- und Produktionsnummer an)

Betriebstemperatur:

von -20 °C bis +45 °C (von -4 bis +113 °F)

Das Überschreiten der Betriebstemperatur ist in bestimmten Fällen möglich, es ist jedoch wichtig zu beachten, dass dies zu einer Beeinträchtigung der Funktionalität des Geräts oder zu einer Verkürzung seiner Lebensdauer führen kann. In einem solchen Fall ist eine Rücksprache mit dem Hersteller erforderlich, um zu präzisieren, in welchem Maße das Gerät höheren Temperaturen ausgesetzt werden kann, ohne beschädigt zu werden und unter Aufrechterhaltung eines sicheren Betriebs.

HINWEIS:

Die resultierende Abreißkraft und die magnetische Induktion hängen von vielen Faktoren ab - z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem Magnetkreis, der Dicke der Messsonde, der Verschmutzung der Oberflächen, der Oberflächenbehandlung des Etalons usw. Die angegebenen Werte der Abreißkraft und der magnetischen Induktion wurden unter idealen Bedingungen gemessen, die durch die Prüfumgebung gegeben waren. Diese Werte können sich jedoch je nach konkreter Art der Umgebung ändern, wobei z. B. Betriebsbedingungen und nachfolgender Verschleiß die Effektivität des Produkts und die Messergebnisse beeinflussen können. Die angegebenen Werte sind daher als Richtwerte zu betrachten und jegliche Abweichungen davon können nicht als Mangel angesehen werden. Zur Feststellung des genauen Werts der magnetischen Induktion und der Abreißkraft im konkreten Fall ist eine eigene Messung erforderlich. Falls die festgestellten Werte der Abreißkraft für Sie nicht ausreichend sind, weil sie nicht den angegebenen Werten entsprechen, können Sie die garantierte Möglichkeit der Rückgabe der Ware innerhalb von 30 Tagen unter den in den Geschäftsbedingungen genannten Bedingungen nutzen und einen anderen Typ von Magnetabscheider kaufen. Diese 30 Tage dienen gerade zum Testen der Ware, wobei der Verkäufer nach Ablauf dieser Frist die Rücknahme der Ware ablehnen kann.
