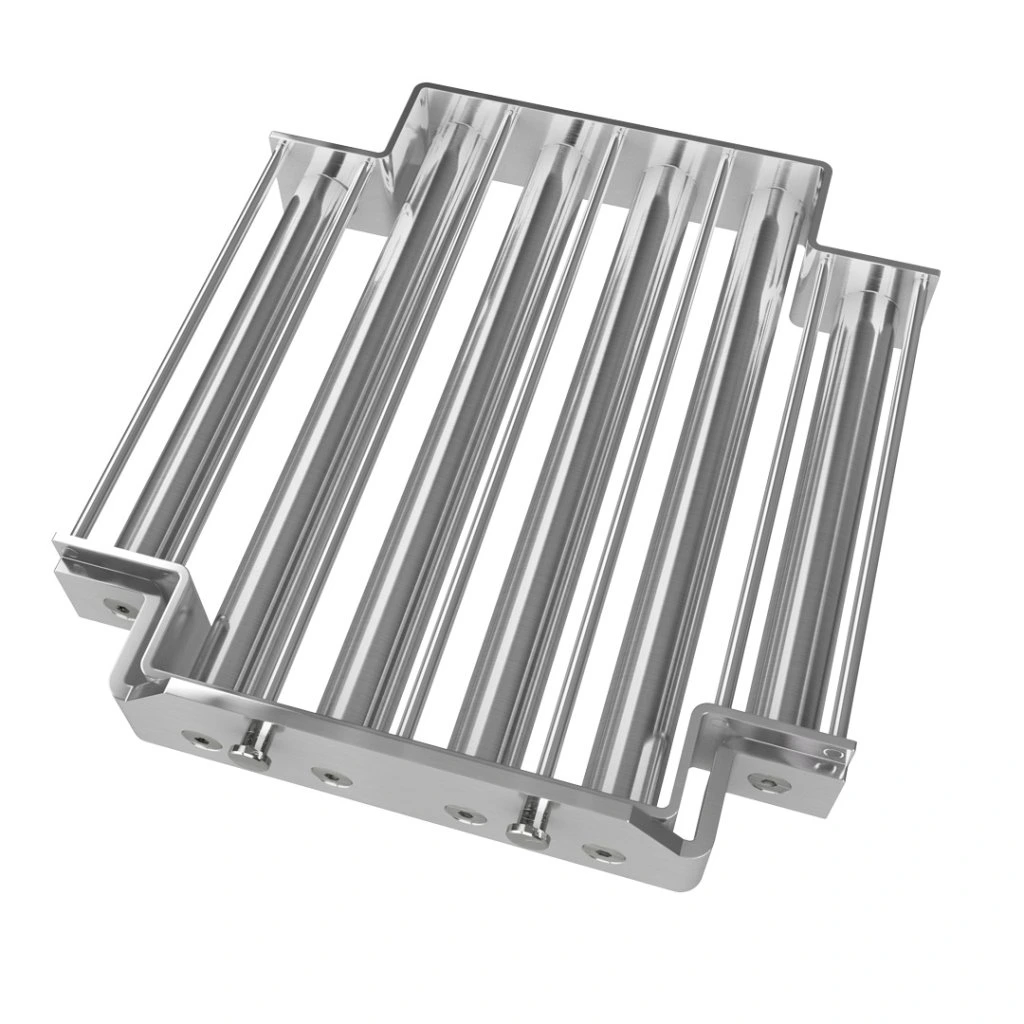

DN 300 (80 °C, 10.000 Gs, 66 N)

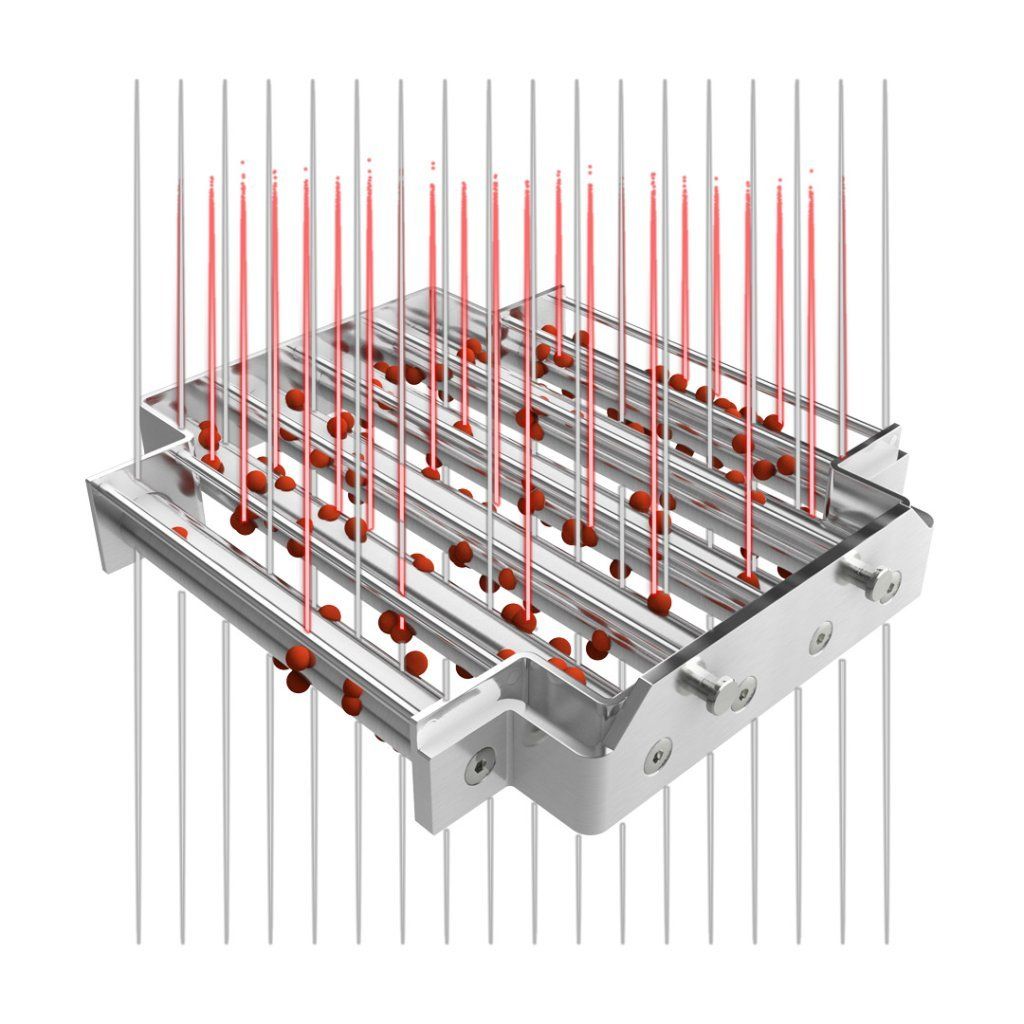

Der Trichtermagnet (manchmal auch als Magnetrost bezeichnet) ist ausschließlich für den industriellen Einsatz bestimmt, er sorgt für eine perfekte Reinigung Ihrer trockenen Mischungen von ferromagnetischen Verunreinigungen (unter ferromagnetischen Verunreinigungen verstehen wir vollständig magnetische Metalle wie Eisen, Nickel, Kobalt und eisenhaltige Legierungen, nicht jedoch paramagnetische, sehr schwach magnetische Materialien). Er ist für den Einsatz in runden Trichtern vorgesehen, sodass er den Eintritt in die nachfolgende technologische Anlage perfekt kopiert.

 Für eine ordnungsgemäße Funktion müssen die zu reinigenden Mischungen (das Material, das Sie über den Magnetrost schütten):

• homogen sein
• trocken mit guten Schütteigenschaften sein, damit es nicht zu einer Verstopfung (Überlastung) kommt, siehe weiter unten.

Der Trichtermagnet (Magnetrost) ist nur für den Einsatz in diskontinuierlichen Betrieben geeignet (während seiner manuellen Reinigung muss der Fluss des zu reinigenden Materials gestoppt werden). Er wird nur in senkrechte Trichter installiert, die Rohre müssen waagerecht sein (falls eine senkrechte Installation nicht möglich ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur Auswahl eines anderen Trichtermagneten oder eines anderen Magnetabscheiders bzw. zur Bestätigung der Eignung seiner Verwendung), z. B. in der Lebensmittel-, Chemie- und Kunststoffindustrie, in der Landwirtschaft, in der Abfallverarbeitungsindustrie sowie im Bereich der Baustoffherstellung, siehe die Liste geeigneter Materialien unten.

Der Trichtermagnet wird als Vorstufe zum Schutz der Technologien verwendet, damit metallische ferromagnetische Verunreinigungen nicht in Anlagen gelangen, die sie beschädigen könnten, beispielsweise Messer von Mühlen, Zerkleinerern, Düsen von Regranulierungs- und Granulierlinien, Düsen von Spritzgießmaschinen, Extrusionspressen, Pressen, Schrottzerkleinerungsanlagen, feine Siebe, keramische Pressen, Glaspressen usw. Überall dort, wo sich vor der Technologie Material in einem Trichter sammelt. Er kann auch zur Reinigung der Mischung auf die höchstmögliche Reinheit verwendet werden, wobei der Rost am Ende des Produktionsprozesses direkt vor dem Verpacken und Versand platziert wird, damit es während weiterer Vorgänge im Produktionsbetrieb zu keiner Kontamination mit metallischem ferromagnetischem Material mehr kommt (zum Beispiel beim manuellen Verpacken von Produkten über Hilfstrichter). In diesem Fall wird der sofortige Verschluss des gereinigten Materials in verschließbare Verpackungen oder andere verschließbare Behälter vorausgesetzt. Dank des hervorragend zusammengestellten Magnetkreises und des Schüttlabyrinths, das durch den verteilenden Rundstahl entsteht, wird eine hohe Abscheidung ferromagnetischer Verunreinigungen erreicht (lesen Sie bitte weiter unten die Beschreibung genau, welche ferromagnetischen metallischen Verunreinigungen dieser Magnetrost erfassen kann).

Die Körnung (Fraktion, Größe) des zu reinigenden Materials darf maximal bis zu einem Durchmesser von 3 mm (3x3x3 mm) betragen, von regelmäßiger Form sein, das Material muss gut rieselfähig, trocken, nicht klebrig und ohne Klumpen sein, damit es nicht zur Überlastung (Verstopfung) des Magnetrosts durch das Material kommt; beim selbsttätigen Schütten darf es nicht die Eigenschaft haben, Brücken zu bilden (sich zu kompakten Einheiten zusammenzuballen), sich selbst zurückzuhalten und dadurch das freie Schütten über diesen Trichtermagneten zu verhindern. Beispiele für solche Materialien (die schlecht rieseln) können feuchte, fettige Materialien sein, aber auch Materialien, die auf den ersten Blick trocken erscheinen und scheinbar gut rieselfähig sind, deren natürliche Eigenschaft jedoch ist, dass sie schlecht rieseln. Ein solcher Vertreter ist beispielsweise glattes, sehr fein gemahlenes Mehl oder verschiedene sehr fein gemahlene Stärken. Materialien, die wir empfehlen und die nach unserer fachlichen Meinung und Erfahrung zum Überschütten (Reinigen) über diesen Trichtermagneten (Magnetrost) geeignet sind, führen wir unten auf (wir weisen auf die oben genannte maximal zulässige Fraktion/Körnung hin). Falls Sie das Material, aus dem Sie metallische ferromagnetische Verunreinigungen abscheiden möchten (das zu reinigende Material), in der nachstehenden Liste nicht finden, verwenden Sie dieses Produkt nicht und kontaktieren Sie uns zur näheren Klärung und eventuellen Empfehlung eines anderen Magnetabscheiders/Magnetrosts oder zur Bestätigung, dass dieser Typ auch für die magnetische Separation aus Ihrem Material geeignet ist.

Liste geeigneter Materialien für die magnetische Separation mittels Magnetrost:

• Kristallzucker
• Puderzucker (hier Vorsicht vor Überlastung durch das Material, wir empfehlen langsamer zu schütten und gleichmäßig über die gesamte Fläche des Trichtermagneten zu verteilen)
• Cerealien, verschiedene Arten
• Linsen (bei häufiger Verwendung für große Mengen Linsen besteht Abrasionsgefahr, wir weisen auf einen möglichen schnelleren Verschleiß der Abdeckrohre hin)
• zerkleinerte Kakaobohnen
• zerkleinerte PET-Flaschen (hier Vorsicht vor Überlastung durch das Material, wir empfehlen langsamer zu schütten und gleichmäßig über die gesamte Fläche des Rostes zu verteilen, eher für kleinere Kapazitätsmengen geeignet)
• Gummiregranulat
• Gummigranulat
• Chilisamen
• Tierfutter, gut rieselfähig, charakterlich ähnlich wie Mehl bis zu gröberen Fraktionen, jedoch max. Körnung 3 mm (darf nicht abrasiv sein)
• Kokosmehl
• Kakao
• Mehl (hier Vorsicht vor Überlastung durch das Material, wir empfehlen langsamer zu schütten und gleichmäßig über die gesamte Fläche zu verteilen)
• Mohn (nur Mohnsamen, nicht ganze Mohnkapseln)
• gemahlener Mais
• Fleisch-Knochen-Mehl
• Matcha-Pulver
• Puddingpulver (es besteht die Gefahr von Brückenbildung und Verstopfung durch das Material, schütten Sie langsam und gleichmäßig über die gesamte Fläche)
• Kunststoffgranulat und Regranulat
• Kunststoffgranulat (gut zerkleinert ohne Restfasern)
• Asche (nicht glühend, sondern auf die Arbeitstemperatur des Magnetrosts abgekühlt)
• lose, nicht abrasive Lebensmittelmischungen
• Trockenmilch
• getrocknete Schokolade
• getrocknete Kokosnuss
• getrocknete Kräuter
• getrocknete Gewürze (fein gemahlen oder sehr fein zerkleinert)
• getrocknete Instant-Suppen
• getrocknete Molke (hier Vorsicht vor Überlastung durch das Material, wir empfehlen langsamer zu schütten und gleichmäßig über die gesamte Fläche zu verteilen)
• Sesamsamen
• Email bzw. Glasmasse (wir weisen auf erhöhte Abrasion und ein erhöhtes Risiko des Durchscheuerns der Abdeckrohre hin)
• Salz (wir weisen auf eine eventuell geringere Lebensdauer aufgrund des verwendeten Materials hin, dies hängt von der Häufigkeit der Verwendung ab)
• lose Stärken z. B. Maisstärke
• Baustoffe (gut rieselfähig und nicht abrasiv)
• Tapiokaperlen

Wir betonen erneut, dass die Materialien trocken, gut rieselfähig (sie dürfen nicht zur Brückenbildung neigen), nicht abrasiv und in maximal regelmäßiger Granulometrie bis zu einem Durchmesser von 3 mm (3x3x3 mm) sein müssen. Die Durchsatzkapazität unterscheidet sich je nach Material, aus dem Sie ferromagnetische Verunreinigungen abscheiden möchten, sie kann nicht eindeutig bestimmt werden und ist für jeden Materialtyp unterschiedlich. Falls Sie sich hinsichtlich der Durchlässigkeit bzw. des Kapazitätsdurchsatzes nicht sicher sind, verwenden Sie diesen Trichtermagneten nicht, kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Typs von Magnetabscheider bzw. zur Genehmigung der Verwendung dieses Typs.

Wir weisen darauf hin, dass die Wandstärke des Abdeckrohrs sehr gering ist, um eine hohe magnetische Induktion (Magnetkraft) und Abreißkraft an seiner Oberfläche zu erreichen. Bitte berücksichtigen Sie daher auch die Höhe, aus der Sie das Material auf den Trichtermagneten schütten werden (Fallhöhe). Die Höhe, aus der das Material auf den Trichtermagneten geschüttet wird, darf 1 m nicht überschreiten. Dies ist jedoch für jeden Materialtyp individuell. Es kann nicht genau bestimmt und vorgeschrieben werden, welches Material aus welcher Höhe geschüttet werden soll. Beim Schütten aus großer Höhe kann es zu einer Verformung oder zum Durchstoßen der Abdeckrohre und zur Beschädigung des gesamten Produkts kommen. Falls die Höhe, aus der Ihr Material auf den Trichtermagneten geschüttet wird, höher als 1 m ist, verwenden Sie dieses Produkt nicht und kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Typs von Magnetabscheider bzw. zur Genehmigung der Verwendung dieses Typs.

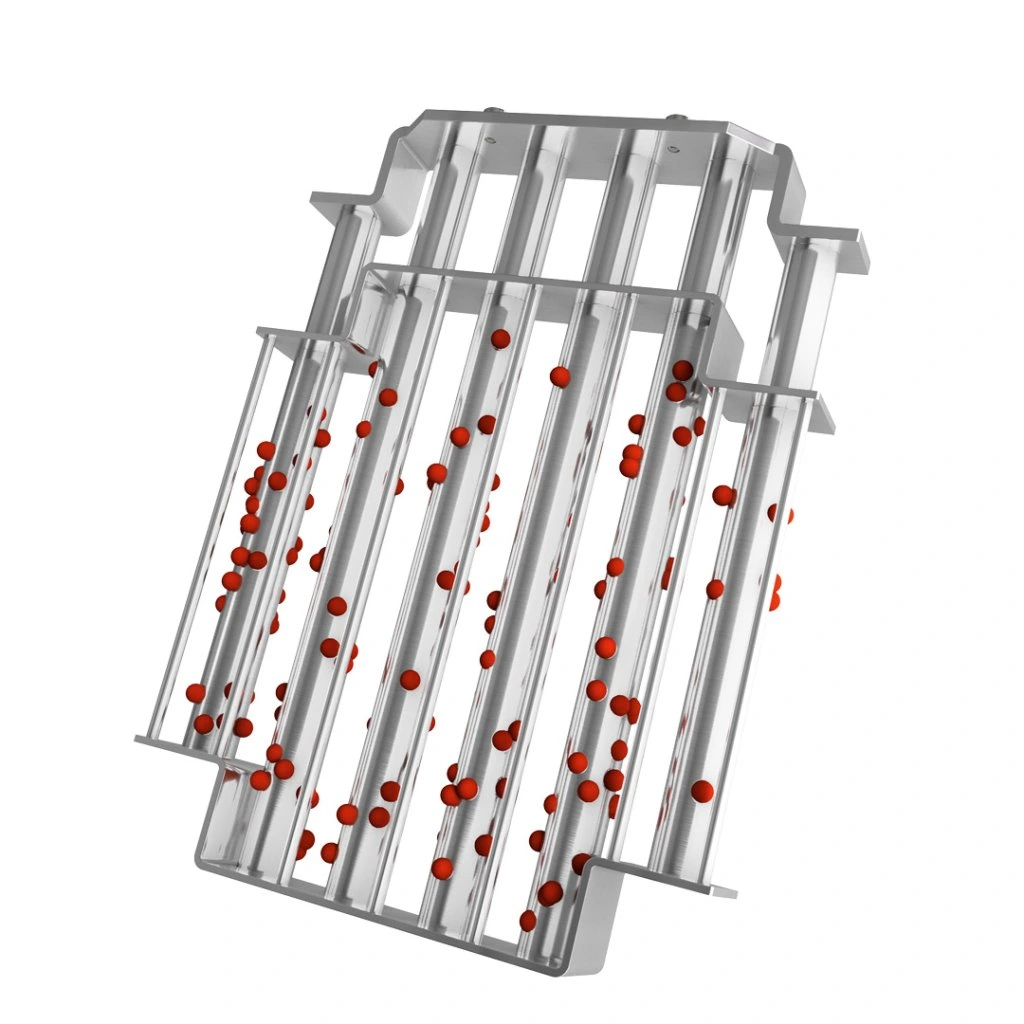

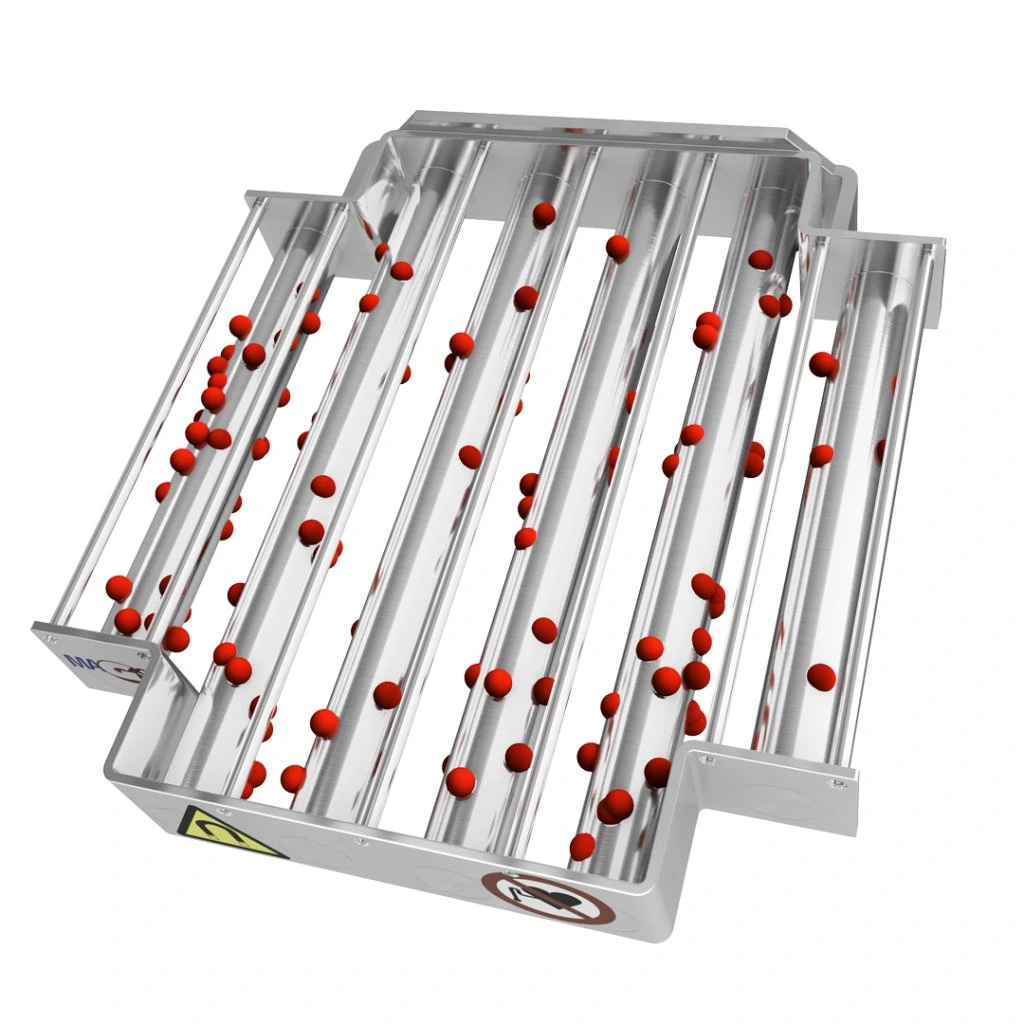

Dieser Trichtermagnet fängt (separiert) metallische ferromagnetische Partikel von einer Größe von 1 µm und kleiner (charakterlich ferromagnetischer, nicht messbarer, magnetischer Staub) bis zu einer Größe von Durchm. 3 mm (3x3x3 mm) auf, was die maximale Fraktion (Größe) des Materials ist, das auf den Trichtermagneten fallen und durch ihn hindurchgeschüttet werden kann. In Einzelfällen kann dieser Trichtermagnet auch größere Metallgegenstände bis zu einer Größe von Durchm. 5 mm (5x5x5 mm) erfassen. Es wird jedoch ein zufälliges Auftreten dieser Verunreinigungen von max. bis zu 1 % der gesamten stündlichen Kapazität des durchgeschütteten Materials vorausgesetzt (es wird eine regelmäßige Reinigung des Magnetrosts von ferromagnetischen Verunreinigungen vorausgesetzt; damit ist nicht gemeint, dass das gesamte 1 % größerer ferromagnetischer Verunreinigungen während der gesamten Schüttzeit der stündlichen Kapazität des geschütteten Materials auf dem Trichtermagneten verbleiben kann). Der Gehalt dieser größeren ferromagnetischen Verunreinigungen darf nicht höher sein. Falls das Auftreten dieser größeren ferromagnetischen Verunreinigungen in Ihrem Material höher ist, verwenden Sie diesen Trichtermagneten nicht und wenden Sie sich an unsere kaufmännisch-technische Abteilung, um fachliche Beratung zu erhalten.

Auf den Trichtermagneten dürfen keine größeren Gegenstände fallen als von uns angegeben (max. Durchmesser 3 mm, 3x3x3 mm), mit Ausnahme der oben beschriebenen ferromagnetischen Verunreinigungen in zufälliger Menge. Falls Sie das Vorhandensein noch größerer ferromagnetischer oder anderer Verunreinigungen bzw. Beimengungen befürchten, muss ein Sieb mit einer Maschenweite von max. 3 mm vorgeschaltet werden, damit diese größeren, unerwünschten Gegenstände bereits vor dem Eintritt in den Trichtermagneten erfasst werden (nach Installation des Siebs ist eine Reduzierung der Kapazitätsbelastung und Durchlässigkeit des Trichtermagneten zu berücksichtigen). Das Sieb ist nicht Bestandteil der Lieferung des Trichtermagneten. Wir weisen außerdem auf die Möglichkeit hin, dass Ihr Material eine große Menge feiner metallischer Verunreinigungen (sehr feiner metallischer magnetischer Staub von einer Größe kleiner als 1 µm) enthalten kann, die die Magnetrohre sozusagen umhüllen und den Trichtermagneten undurchlässig machen können (feine magnetische Partikel binden auch das geschüttete Material an sich und überlasten das gesamte System). Gleichzeitig wird dadurch die Magnetkraft/Wirkung des Trichtermagneten sehr stark verringert. Falls sich Ihre Magnetrohre unmittelbar nach dem Beginn des Materialdurchgangs durch den Trichtermagneten umhüllen und sich vollständig im Eisenstaub „verstecken“, ist dies kein Mangel des Trichtermagneten, sondern die magnetische Separation muss mit einem weiteren Magnetabscheider verstärkt oder der Trichtermagnet häufiger gereinigt werden; Ihr Material enthält wahrscheinlich eine sehr große Menge ferromagnetischer Partikel.

Falls Sie nicht in der Lage sind sicherzustellen:

• das Nichtvorhandensein größerer Partikel in Ihrem Material als Durchmesser 3 mm (3x3x3 mm)
• eine Menge von weniger als 1 % größerer ferromagnetischer Partikel (bis 5 mm) in der Stundenkapazität
• ein minimales Auftreten von feinem Metallstaub in Ihrem Material

verwenden Sie diesen Magnetrost nicht und kontaktieren Sie unsere kaufmännisch-technische Abteilung zur Empfehlung eines anderen Typs von Magnetabscheider bzw. zur Genehmigung der Verwendung dieses Typs.

Der Trichtermagnet ist so konstruiert, dass er möglichst viele metallische ferromagnetische Verunreinigungen erfasst. Alles hängt jedoch von der Menge dieser ferromagnetischen Verunreinigungen ab, die in Ihrem Material vorkommen. Es ist nicht möglich, das vollständige Erfassen aller ferromagnetischen Verunreinigungen verbindlich zu garantieren. Es ist immer notwendig, die konkrete Technologie und Kapazitäten zu berücksichtigen. Bei Bedarf müssen weitere Arten der magnetischen Separation/Magnetroste/Trichtermagnete vorgeschaltet oder ergänzt werden. Verlassen Sie sich bitte nicht nur auf diesen einen Trichtermagneten. Falls Sie sich nicht sicher sind, verwenden Sie diesen Typ Trichtermagnet nicht und wenden Sie sich jederzeit an unsere Fachleute im Bereich der magnetischen Separation.

Wenn Sie den Trichtermagneten in eine eigene Konstruktion (Kasten, Trichter, Rutsche...) einsetzen, weisen wir darauf hin, dass solche Konstruktionen nicht aus metallischem (magnetischem) Material hergestellt sein dürfen. Es besteht Verletzungsgefahr und eine deutliche Verringerung der Magnetkraft. Alle Konstruktionen, in die der Trichtermagnet eingesetzt wird, müssen aus nichtmagnetischen Materialien hergestellt sein. Der Mindestabstand metallischer (magnetischer) Konstruktionen vom Trichtermagneten beträgt 200 mm.

Den Trichtermagneten verwenden Sie zur Separation von rostfreiem Stahl (allgemein als Edelstahl bezeichnet) nicht, auch dann nicht, wenn er magnetisch/paramagnetisch erscheint (solche Materialien entstehen beispielsweise nach dem Durchgang durch verschiedene Zerkleinerer oder nach anderen Formen der Verformung, ebenso können diese paramagnetischen Edelstähle zur Herstellung verschiedener Siebe verwendet werden).

Der Trichtermagnet ist nicht bestimmt für die magnetische Separation von NE-Metallen, die nicht magnetisch sind, noch für die magnetische Separation von Bauteilen oder deren Teilen, die ferromagnetische Metalle enthalten (z. B. Kunststoffteile mit eingepressten Resten von Metallteilen, zerkleinerte Fensterrahmen mit Resten von Metallleisten, Holzpellets mit eingepressten feinen Drähten...). Falls Sie auch solche ferromagnetischen Verunreinigungen separieren (abtrennen) müssen, verwenden Sie diesen Trichtermagneten nicht und wenden Sie sich an unsere Fachleute im Bereich der magnetischen Separation, die Sie beraten, welchen anderen Magnetabscheider Sie verwenden oder um welchen Typ Sie Ihre Separationsanlage ergänzen sollten.

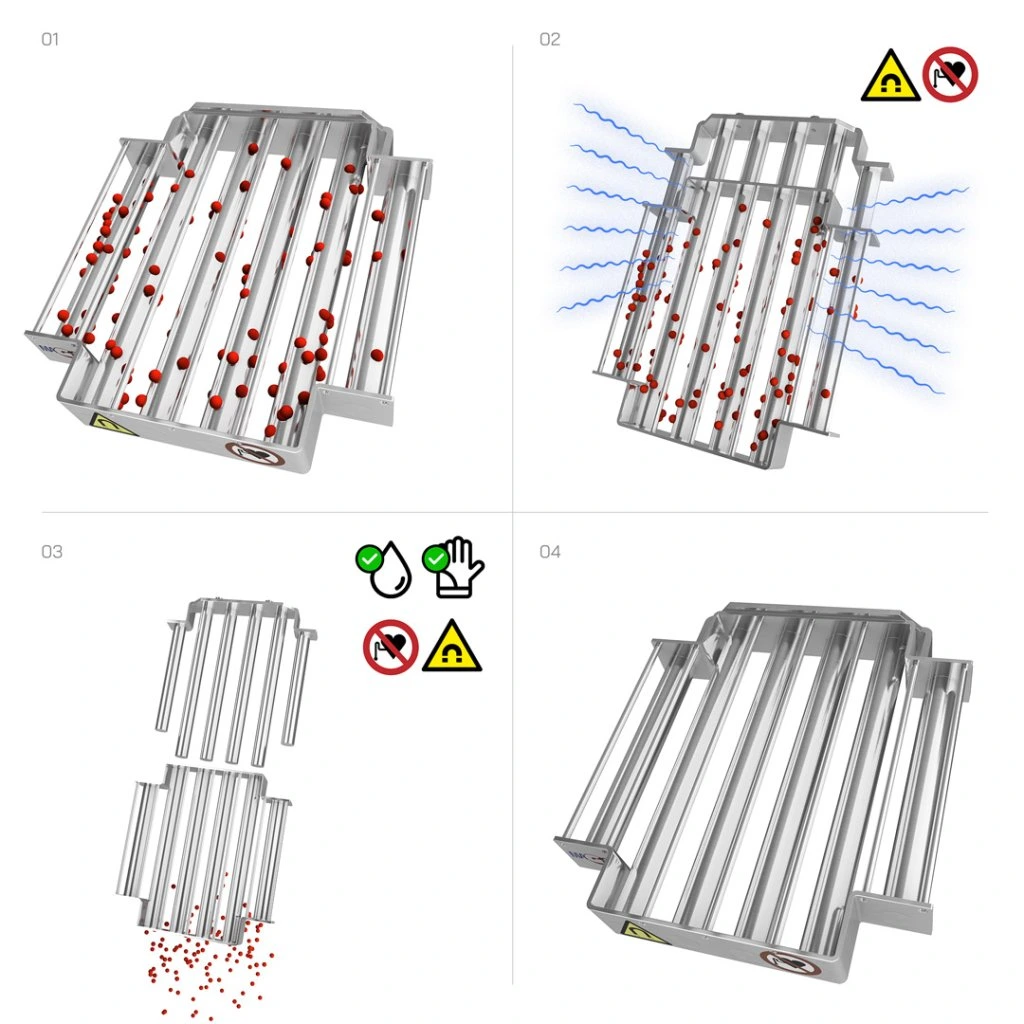

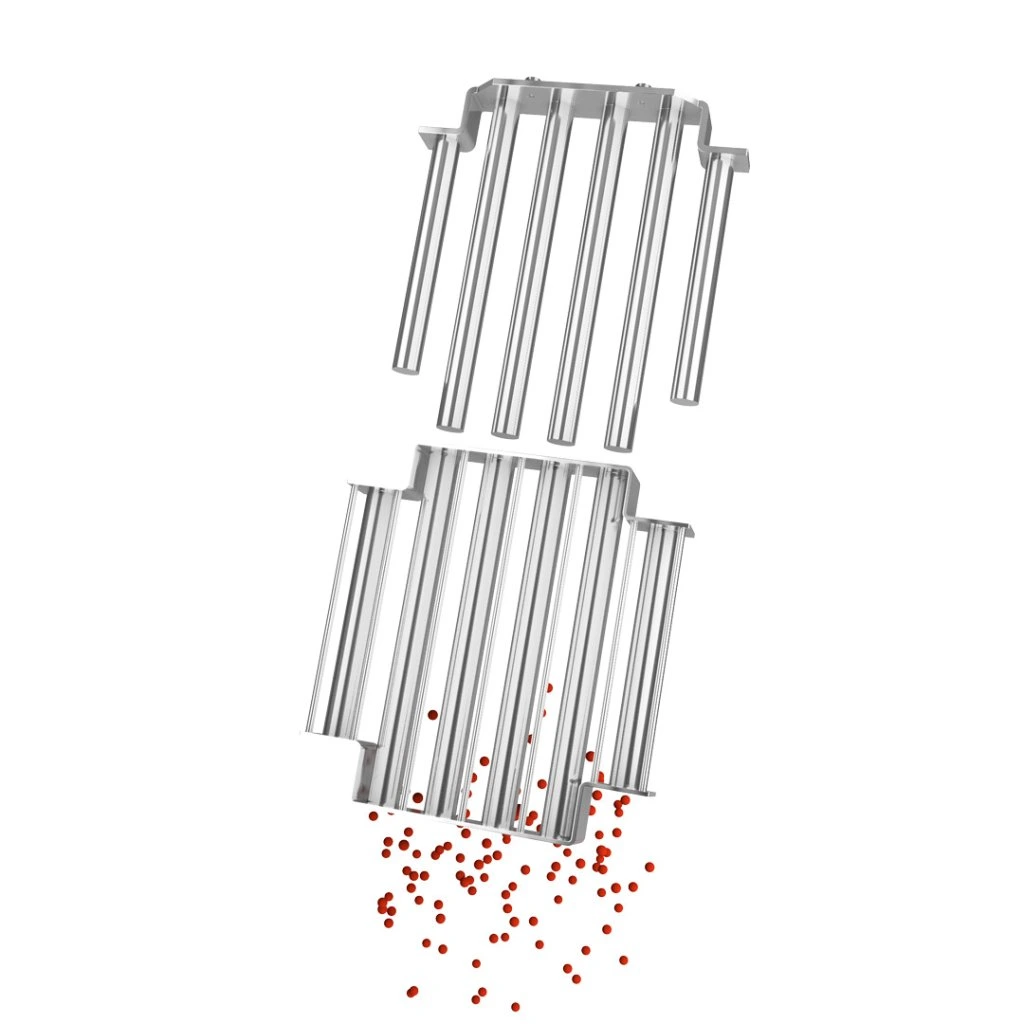

Wir weisen darauf hin, dass während der Reinigung des Trichtermagneten weder Druckwasser verwendet noch die Magnetkerne eingeweicht werden dürfen. Es darf nur ein trockenes Tuch zur Reinigung oder gut getrocknete Druckluft zum Abblasen von Resten metallischer Verunreinigungen und separiertem Material verwendet werden.

Seien Sie bei der Reinigung des Trichtermagneten sehr vorsichtig, die Magnetkerne sind sehr stark und durch ihr Anhaften an metallischen Gegenständen kann es zu Verletzungen durch Einklemmen oder druckbedingtes Zusammenschnappen kommen. Legen Sie sie auf nichts Magnetisches (Tische, Werkbänke, Treppenstufen, Böden...).

Dieser Trichtermagnet ist nicht bestimmt für den Einsatz in einer Umgebung, die als explosionsgefährdete Umgebung (ATEX) klassifiziert ist.

Der Trichtermagnet dient nur zur Verwendung in Innenräumen. Installieren Sie ihn nicht im Außenbereich.

Verfahren zur Messung der magnetischen Induktion

Die Messung wird mit einem Standard-Gaussmeter mit einer Sonde von 0,75 mm Dicke an der Stelle mit der konstruktiv höchsten magnetischen Induktion durchgeführt - an den Polaufsätzen bzw. am tiefsten Punkt des Bogens des Magnetkreises. Die Prüfung wiederholen wir 3x, jeweils an einer anderen Stelle des Magnetkreises, und berechnen die durchschnittliche magnetische Induktion.

Verfahren zur Messung der Abreißkraft

Wir messen mit einem polierten Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm. Die Messung wird an der Stelle mit der konstruktiv höchsten Abreißkraft durchgeführt - an den Polaufsätzen bzw. am tiefsten Punkt des Bogens des Magnetkreises. Wir erfassen die Kraft, bei der sich das Etalon löste. Die Prüfung wiederholen wir 3 x und berechnen die durchschnittliche Abreißkraft.

Zu Ihrer Information: 10 N = ca. 1 kg.

Als Bestätigung der Messung und Garantie der gemessenen Werte stellen wir ein originales Messprotokoll aus, das Bestandteil der Lieferung jedes einzelnen Stücks des Magnetabscheiders ist und speziell für Ihren konkreten Trichtermagneten ausgestellt wird (auf dem Protokoll geben wir die Lager- und Produktionsnummer an).

Arbeitstemperatur:

von -20 °C bis +80 °C (von -4 °F bis +176 °F)

Der Trichtermagnet ist mit Magneten mit einer Temperaturbeständigkeit von 80 °C ausgestattet. Er kann daher bis zu dieser maximalen Arbeitstemperatur eingesetzt werden. Wir weisen darauf hin, dass sich in einem solchen Fall die gesamte Konstruktion des Trichtermagneten auf eine so hohe Temperatur erhitzt. In diesem Fall ist es nicht möglich, den Trichtermagneten mit gewöhnlichen Arbeitshandschuhen zu handhaben, sondern es müssen hitzebeständige Handschuhe verwendet werden.

Das Überschreiten der Betriebstemperatur ist in bestimmten Fällen möglich, es ist jedoch wichtig zu beachten, dass dies zu einer Beeinträchtigung der Funktionalität des Geräts oder zu einer Verkürzung seiner Lebensdauer führen kann. In einem solchen Fall ist eine Rücksprache mit dem Hersteller erforderlich, um zu präzisieren, in welchem Maße das Gerät höheren Temperaturen ausgesetzt werden kann, ohne beschädigt zu werden und unter Aufrechterhaltung eines sicheren Betriebs.

HINWEIS:

Die resultierende Abreißkraft und die magnetische Induktion hängen von vielen Faktoren ab - z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und geprüftem Magnetkreis, der Dicke der Messsonde, der Verschmutzung der Oberflächen, der Oberflächenbehandlung des Etalons usw. Die angegebenen Werte der Abreißkraft und der magnetischen Induktion wurden unter idealen Bedingungen gemessen, die durch die Prüfumgebung gegeben waren. Diese Werte können sich jedoch je nach konkreter Art der Umgebung ändern, wobei z. B. Betriebsbedingungen und nachfolgender Verschleiß die Effektivität des Produkts und die Messergebnisse beeinflussen können. Die angegebenen Werte sind daher als Richtwerte zu betrachten und jegliche Abweichungen davon können nicht als Mangel angesehen werden. Zur Feststellung des genauen Werts der magnetischen Induktion und der Abreißkraft im konkreten Fall ist eine eigene Messung erforderlich. Falls die festgestellten Werte der Abreißkraft für Sie nicht ausreichend sind, weil sie nicht den angegebenen Werten entsprechen, können Sie die garantierte Möglichkeit der Rückgabe der Ware innerhalb von 30 Tagen unter den in den Geschäftsbedingungen genannten Bedingungen nutzen und einen anderen Typ von Magnetabscheider kaufen. Diese 30 Tage dienen gerade zum Testen der Ware, wobei der Verkäufer nach Ablauf dieser Frist die Rücknahme der Ware ablehnen kann.
